企業能源管理系統(EMS)是能源生產月度、管理一體化的計算機管理系統是企業的能源規劃、產耗能計劃、平衡調度、能源利用績效考核的平自，可實現能耗的統計分析及評價和能源生產運行過程的診斷、預測及優化。最終促進企業實現節能減排、提高環保質量降低單位能耗，提高能源生產和利用效率
建立有效的覆蓋全廠的能源數據采集系統，保障能源中心數據的完整性，將直接決定能源管理系統的性能和使用效果。
TBOX RTU能源數據采集站可覆蓋能源管理數據采集的多種功能需求，支持能源管理系統功能的完整實現：根據工藝或者公輔系統能源數據的分布和類型，提供合適的采集站配置方案。
TBOX RTU具有模塊化組臺配置能力，提{以太網通訊網關、多串口通訊服務器和I數據采集站等多種應用功能。面對誼布全廠的、紛繁復雜的數據信號，TBOX提供廣泛的數據采集兼容能力，******程度的減少了企業對原有生產系統和計量儀表改造所帶來的實施成本。
PLC+ Data logger+ Seral device server+ Gateway= TBOX RTU！ |
| |

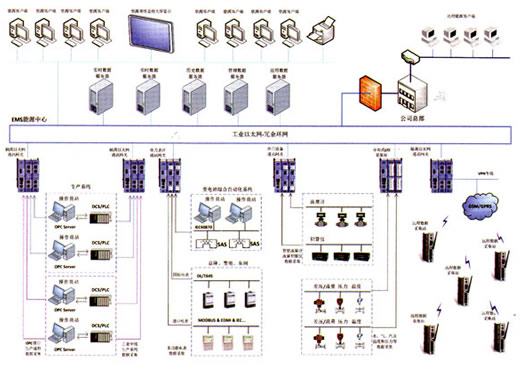

一、能源管理系統應用架構 |
能源管理系統一般分為能源調度中心、能源網絡和能源數據采集系統三級結構。 |
 |
| |
二、采集站應用模式 |
- 一以太網通訊網關：生產系統、操作站、服務器等以太網通訊接入（10個網口、4個網段）
一多串口通訊服務器：計量儀表、積算儀、電能表等串行通訊接入（最多可達16個串口）
一I/O數據采集站：溫度、壓力、流量等工藝介質參數采集（溫壓補償及流量累積計算）
|
| |
三、遠程備份數據庫功能 |
T-BOX RTU內置數據記錄(Datalogging)功能，大容量內存可以支持多達2000個變量的歷史數據記錄。數據記錄功能采用向導型配置，無需編程。智能數據預處理，提供瞬時值、******值、最小值、平均值和增量選項。數據定時記錄的歷史數據可以周期或報警觸發主動發送至能源中心。實
現在通訊和服務器異常情況下，對重要數據的備份存儲，將數據補傳到指定的中心服務器中，確保重要數據不丟失。 |
| |
四、以太網通訊網關 |
T-BOX可配置10個以太網口(4個網段)，作為以太網通訊網關應用。將復雜的系統通汛問題工程化，即不需要太多關注已建系統的諸多細節，如繁雜的總線通訊協議。采集功能的實現遵循能源網絡與生產系統隔離的原則，技術實施也無需對生產系統進行離線組態和修改，降低技術風險。 |
| |
- 一網絡隔離、協議轉換、數據計算、數據存儲、斷點續傳
一可配置10個10/100M以太網口，支持4個隔離子網劃分
一支持Modbus TCP, DNP3.0, IEC60870-104．OPC等通訊
一每個網關數據采集站可支持65535個數據變量的通訊
一網口可自由定XIP地址，解決子網間IP地址沖突問題
一內置防護墻功能，可定義通訊規則表，防止非法訪問
|
 |
| |
T—BOX可配置多達1 6個RS232/485通訊串口，作為多串口通訊服務器應用。支持多種標準通訊協議，內置的工程向導型用戶協議包軟件（SeriaIDriverPKG），還包含諸多本地行業標準的計量儀表和電能表等通訊協議，并且可以定制用戶化的解決方案。 |
| |
- 一多串口設備轉以太網通訊，智能協議轉換
一標準配置2個以太網口，6個RS232/485串口
一模塊化結構，系統串口最多可配置多達16個
一RS232/485串口支持200-11 5200波特率
一Modbus、DLT 645、IEC60870-101等標準協議
一用戶協議包( SeriaIDriverPKG)支持定制通訊開發
|
 |
| |
T-BOX可配置I/O模塊，作為傳統的l，O數據采集設備。實現流量、溫度、壓力等信號的實時采集，并可進行流量積算。測量精度可達O.l %FS，累積計量誤差小于0.01%。輸入信號采集前端補償處理，如信號量程轉換、流量開方以及小信號切除等。 |
| |
- 一4-20mA或o-5v模擬量數據采集
一模塊化結構，系統最多可配置64路
一溫壓補償、流量累積計算功能
一量程轉換、流量開方及小信號切除
一系統累積計量誤差小于O01%
|
 |
| |
五、定制化通訊解決方案 |
對于非標準或行業性通訊協議，傳統的"面向程序代碼"的嵌入式編程已不適合標準化、工程化的應用。
TBox RTU依據多年應用經驗，推出工程向導型的用戶協議包固件( SeriaIDriverPKG)，將大量的行業性非標協議集成為一套"可配置、可升
級、可擴展"的應用軟件包，如同配置標準Modbus通訊一樣簡單，把用戶從紛繁的通訊協議和晦澀的源代碼中解脫出來，簡化工程調試過
程，實現標準化的重復應用。 |
| |
面向電能量數據采集，TBox RTU支持標準的電力規約，例如IEC60870-101／103門04和國家電力行業標準DL/T 645，以及EDMI、威勝等私有規約。
TBox通訊固件提供電能量參數通訊選項、峰谷平尖費率選項，實時參數和累積參數的采集周期可設置，實現電能表通訊的******優化，大大提高了采集
站的通訊效率。 |
| |
TBox RTU詮釋了自動化控制器PC化和網絡化的技術發展方向，在行業內率先實現了OPC通訊聯接能力，為海量的能源數據采集提供了便捷的技
術方案。
作為能源中心與生產系統和其它信息化系統的通訊橋梁，TBox RTU內置協議轉換、網絡隔離以及防火墻功能，可實現安全網關應用。 |
| |

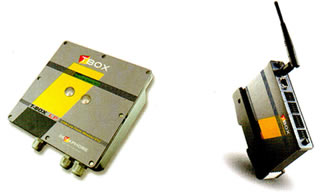

六、WM/LP超低功耗無線遠傳RTU |
| |
超低功耗TBox無線RTU產品將先進的IP技術、網絡通訊和
遙測技術延伸至最小監控需求的遠程站點。為滿足各種安裝
條件，該產品可集成供電電池，并可選擇DIN軌道安裝方
式或IP68高防護等級外殼。 |
 |

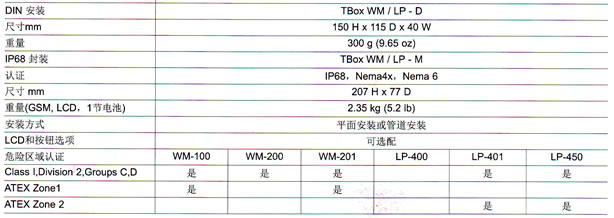

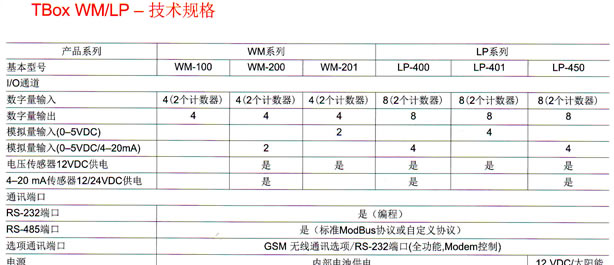

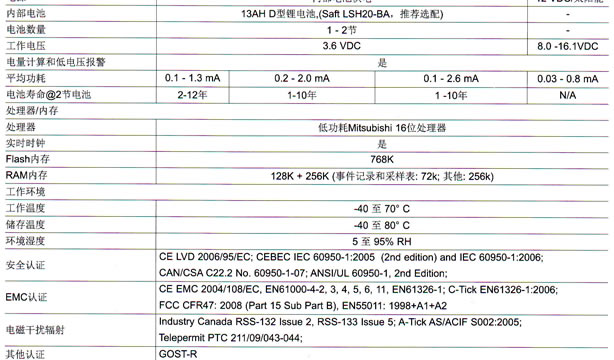

TBox WM/LP超低功耗無線RTU是一個完整的產品系列，外殼達到IP68防護等級，通過危險區域認證，僅使用電池或太陽能供電就可以長期連續運行，是適用于小型遠程監控系統的理想方案。

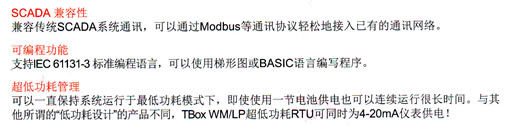

TBox WM/LP超低功耗無線RTU是智能化產品，集成了可編程功能，支持標準IEC61131-3的梯形圖語言和BASIC編程環境，還支持Microsoft Wimdows Automation定制化配置功能。多種規格的RTU配置了數字量輸入/輸出和模擬量輸入信號采集通道，并集成了RS485串行通訊端口，可以滿足不同
配置的需求。

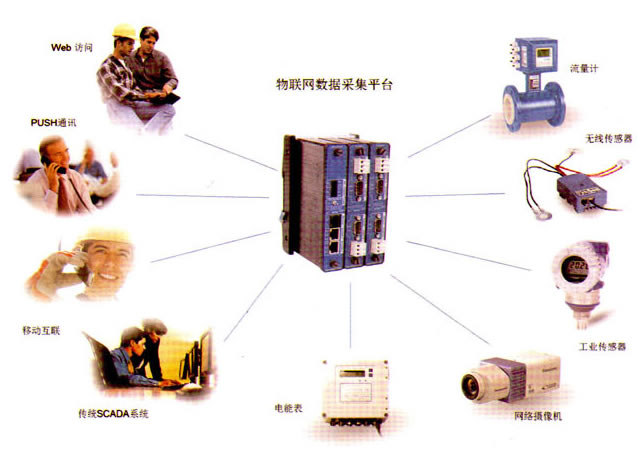

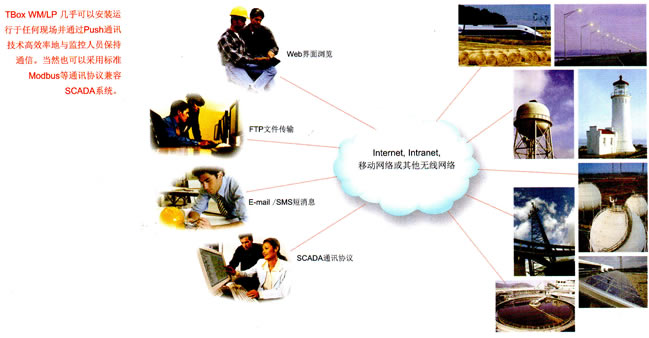

TBox WM/LP超低功耗無線RTU同標準T-BOX產品一樣具有先進的IP特性、Web通訊和智能遙測等物聯網特性，用戶可以隨時隨地通過標準瀏覽器軟件寅時報警接收、在線訪問和歷史數據上傳。

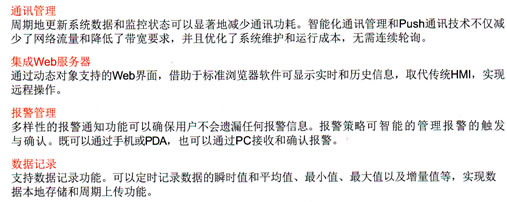

TBox WM/LP超低功耗RTU可建立高效的通訊管理機制，可配置的節電運行模式，只有必要時才自動喚醒并通過郵件，IP或SMS短信等方式與系統監控人員主動建立通訊，******限度實現性能與功耗的完美平衡。
將高端的物聯網IP特性和Web通訊技術整臺于堅固、緊湊的一體化模塊中，以超凡的功耗管理為基礎實現了******的自動化監控功能。
TBox WM/LP超低功耗RTU尤其適用于無法正常供電的應用場合，包括農業、能源管理、移動設備檢測、油氣田、長輸管道、智能電網、廣播通訊、交通、市政工程、智能倉庫、環境及水/汅水等行業。 |
| |
 |
  |
| |
