LD-150-A LNG加氣機

美國CHT系列LNG加注機在華港燃氣集團圖片
用于站式LNG加氣機和撬式LNG加氣機

LD-150-A加氣機是一種根據直接測量LNG流體質量的原理來對LNG進行貿易結算及加注的機電一體化的專用設備。它采用我公司自主研發的主控系統，可根據用戶不同的需求，針對不同規模的LNG加氣站，集成配置成不同功能、不同規格的LNG加注設備。

從計量功能上來分：有單流量計LNG加氣機和雙流量計LNG加氣機。

從安裝位置上來分：有站式LNG加氣機和撬式LNG加氣機。

LD-150-A加氣機主要由機架、質量流量計、壓力表、加氣手柄、回氣手柄、吹掃手柄、安全閥、氣動閥、拉斷裝置、微機控制箱、防爆電源控制盒、主控系統（包括微機控制器、液晶顯示器、IC卡讀卡器等）、工藝管路等組成。

加氣時，將加氣手柄連接到汽車車載瓶加氣口上，LNG通過加氣管路進入汽車儲罐，流量計將計量信號傳輸給主控系統，主控系統進行處理后，通過顯示器顯示總量和金額。回氣管路、回氣手柄是為了卸放車載瓶中的天然氣，降低車載瓶的壓力。

主要功能與特點：

加氣機外觀整體工業化設計，外表新穎、美觀、簡潔。

■ 防爆設計，經國家防爆檢測中心整機防爆認證，安全可靠。
■ 加氣手柄軟管設有拉斷保護裝置，防止機體受損。
■ 加氣機預裝ESD緊急停止按鈕，可以與控制系統聯動進入緊急處理流程，保護生命財產安全。
■ 加氣機內部管路簡潔有效、易維護，內部流量計采用艾默生CMF系列質量流量計，精度高。
■ 加氣機電子系統與工藝管路上下腔室隔離安裝，有效防止水汽對電子設備的侵襲。
■ 選用高亮度液晶顯示屏、字體清晰醒目。

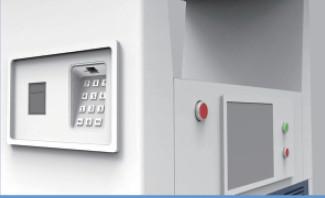

■ 人機接口采用不銹鋼鍵盤和大尺寸點陣液晶屏幕，設備信息內容豐富齊全。
■ 停電復顯功能。
■ Kg、L以及標方多種計量單位選擇。
■ 具備非定量加氣和預置定量加氣功能。
■ 支持多種IC卡管理模式。
■ 有車、次結算功能，即選擇加氣結算方式可按車進行結算或按加氣次數進行結算。
■ 有取整金額停機功能，在加氣即將完成時，提前停機，確保交易金額的最小單位為0.5元,方便找零。
■ 有數據存儲功能，加氣機可以存儲1800條加氣記錄，配合通訊盒可以存儲更多的加氣記錄。
■ 支持小票打印。

主要技術指標Technical Specifications
型號 Model	LD-150-A
適用介質 Medium	液態天然氣（LNG）(Liquefied Natural Gas)
流量范圍 Flow range	0-80kg/min
計量精確度 Accuracy	±1.0%FS
額定壓力 Rated pressure	0.45-1.54MPa
環境溫度 Ambient temperature	-30℃—55℃
工作溫度Operating temperature	-196℃—55℃
計量單位Measuring unit	Kg、L、Nm³
讀數最小分度值Mindreading value	0.01 Kg（L、Nm³）
單次計量范圍Single volume range	0-9999.99 Kg（L、Nm³）
累計計量范圍Total volume range	0-42949672.95 Kg（L、Nm³）
工作電源Power supply	AC220V 50HZ
額定功率Rated power	30W
外形尺寸Shape dimension	12647362300(站式頂部尺寸）/11505702300（站式底部尺寸）/10505501680（撬式底部尺寸）
防爆標識Ex-MARK	Ex de [ib] ib mb ⅡB T4 Gb

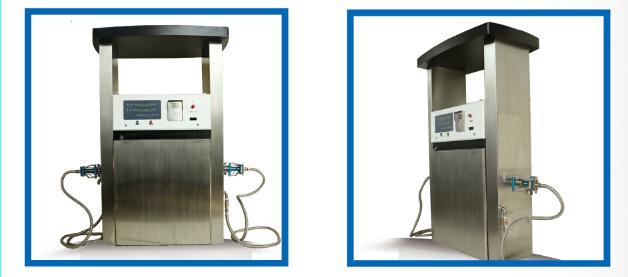

LD-150-2A雙手柄加氣機

用于站式LNG加氣機和撬式LNG加氣機

LD-150-2A雙手柄加氣機是利用一套LD-150-A加氣機的主控系統和兩套LD-150-A加氣機的管路系統集成而就，可以同時為兩臺車輛同時加注LNG。一臺雙手柄加氣機比兩臺單手柄加氣機更加節省空間。

主要功能與特點：

與LD-150-A單手柄LNG加氣機基本相同，主要區別就是它比起LD-150-A單手柄LNG加氣機，可同時對兩輛車進行加氣。

主要技術指標Technical Specifications
型號 Model	LD-150-2A
適用介質 Medium	液態天然氣（LNG）(Liquefied Natural Gas)
流量范圍 Flow range	2x(7.5L-220L)/min
計量精確度 Accuracy	±1.0%FS
額定壓力 Rated pressure	0.45-1.54MPa
環境溫度 Ambient temperature	-30℃—55℃
工作溫度Operating temperature	-196℃—55℃
計量單位Measuring unit	Kg、L、Nm³
讀數最小分度值Mindreading value	0.01 Kg（L、Nm³）
單次計量范圍Single volume range	0-9999.99 Kg（L、Nm³）
累計計量范圍Total volume range	0-42949672.95 Kg（L、Nm³）
工作電源Power supply	AC220V 50HZ
額定功率Rated power	50W
外形尺寸Shape dimension	13007002400
防爆證號Explosion-proof certificate No	CE13.6157
防爆標識Ex-MARK	Ex de [ib] ib mb ⅡB T4 Gb

FC3000型加氣機

　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　用于站式LNG加氣機和撬式LNG加氣機

FC3000型LNG加氣機是根據文邱氏管原理實時檢測出LNG流體的體積流量，并結合在線LNG流體的密度測量值，依靠先進的數學模型而計算出LNG流體的實時質量流量值。它擁有美國CHT公司的獨門專利技術。其主要特征是在加氣機內部裝有一臺壓差式流量計Flowcom3000。

主要功能與特點：

加氣機內部閥門、儀表全原裝進口產品，流量計采用CHT公司最新FLOWCOM3000，精度高，維護簡單(具體詳見壓差式流量計Flowcom3000的介紹)。其它功能及特點與LD-150-A LNG加氣機基本相同。

主要技術指標Technical Specifications
型號 Model	LD-150-B
適用介質 Medium	液態天然氣（LNG）(Liquefied Natural Gas)
流量范圍 Flow range	0-80kg/min
計量精確度 Accuracy	±1.0%
額定壓力 Rated pressure	0.45-1.54MPa
環境溫度 Ambient temperature	-30℃—55℃
工作溫度Operating temperature	-196℃—55℃
計量單位Measuring unit	Kg、L、Nm³
讀數最小分度值Mindreading value	0.01 Kg（L、Nm³）
單次計量范圍Single volume range	0-9999.99 Kg（L、Nm³）
累計計量范圍Total volume range	0-42949672.95 Kg（L、Nm³）
工作電源Power supply	AC220V 50HZ
額定功率Rated power	30W
外形尺寸Shape dimension	12835202481
防爆證號Explosion-proof certificate No	CE14.6102X
防爆標識Ex-MARK	Ex de ib ⅡB T4 Gb
