1、HBUS總線制通訊技術，具有自動保護功能，無極性設計，可有效減少因施工錯誤造成對總線的損害。
2、點陣式液晶顯示窗口，中文顯示。
3、內置大容量數據存儲器，可分類存儲3000余條故障、報警、開關機及事件信息。
4、外觀小巧，既可做為小型工程監控主機，也可作為大系統區域主機。
5、提供RS485通訊接口，可實現與本公司XG100圖形監視系統互接。
6、具備遠程控制功能，可手動或自動對遠程控制器實現通斷控制。
7、具備遠程探測器調校，零位跟蹤控制的功能。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
- 檢測類型：剩余電流、溫度、過壓、欠壓、過電流
- 容 量：探測器點位16/32/64/128
- 工作電壓：AC220V±15%、50Hz
- 功 耗：≤10W
- 信號傳輸：HBUS總線
- 信號傳輸距離：≤1500m（2.5mm²×4）
- 輸 出：2組可編程輸出
觸電容量2A/DC24V或1A/AC220V
- 顯示方式：中文液晶顯示
- 使用環境：溫度：0℃~55℃
相對濕度：＜93%RH（40℃時）無凝露
- 整機重量：2.5kg
- 安裝方式：壁掛式
- 外形尺寸：240mm×90mm×250mm
- 配套設置：XE3110、XE3112SL、XE3112SWL、XE3112H、XE3122、XE3123、XE3124、XE3125、XE3126
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
 |

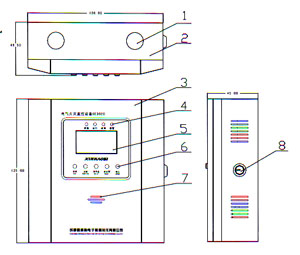

- 穿線孔
- 箱體
- 箱蓋
- 狀態指示燈
- 液晶顯示窗
- 按鍵
- 揚聲器孔
- 箱蓋鎖
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
 |
- 備電保險管
- 主電保險管
- 主電開關
- 備電開關
- 備電接線端子
- 主電接線端子
- 備電啟動開關
- 總線接線端子：接HBUS總線制探測器
- 聯動輸出接線端子：NO（常開）、COM（公共）、NC（常閉），可任意選擇常閉、常開的無源開關量輸出信號
- AC220V電源輸入
|
|
| |
|
| |
|
|
|
|
