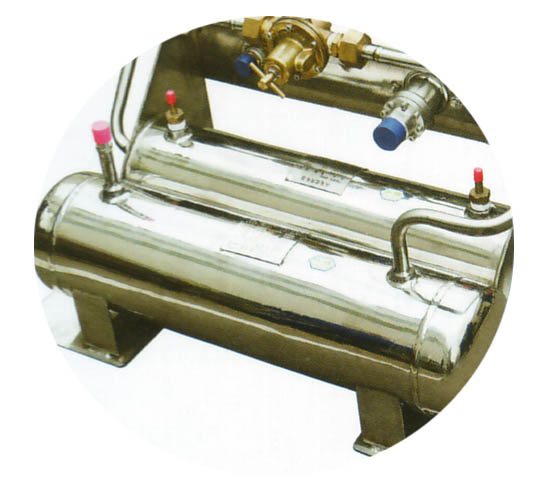

4.水浴式汽化器
Water Bath Carburetor |
|
| |
|
| |
|
|
|
|
| |
|

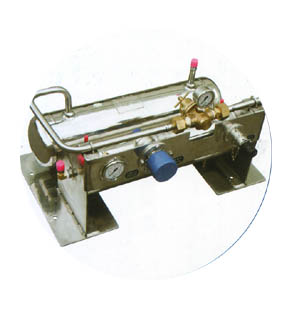

作用:水浴式汽化器為繞管式的水加熱結構，LNG走管程，發動機冷卻水走殼程。其主要作用是采用發動機冷卻水進行加熱，將LNG加熱汽化為常溫氣態，供發動機之用。
注：水浴式汽化器發動機冷卻水進出口為并流，汽化器一般水平安裝，熱水進出口應在正上方，避免形成氣阻 |
|
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
|
|
|
| |
|

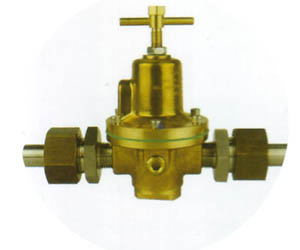

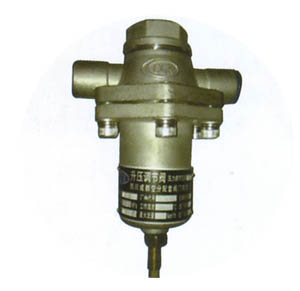

作用：調壓閥安裝于水浴式汽化器與緩沖罐之間，主要為將汽化器氣化后的氣體穩定在發動機所需壓力范圍內，其主要是起壓力調節之用，出廠設定值為0.8MPa，需專業人員進行設定，嚴禁非專業人員擅自調定。 |
|
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
|
|
|
| |
|
作用：提供供氣緩沖，防止在車輛在急速用氣或低溫下啟動時的出現供氣不足的情況。 |
|
|
| |
|
|
|
|
|
| |
| |

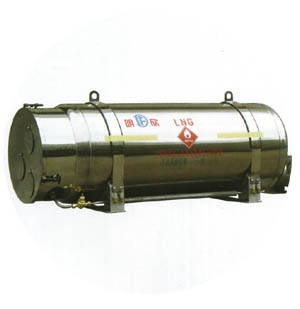

7.LNG汽車
LNG Vehicles |
|
| |
|
| |
| |

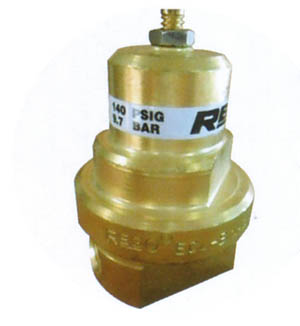

經濟調節閥 |
|
| |
| |
|
|
|
|
 |
|
作用：當氣瓶壓力升至設定壓力，此壓力則小于安全閥開啟壓力，此時可優先使用瓶?jī)?nèi)的超壓氣體，減少氣體排放，提高燃料利用率。 |
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
|
|
 |
|
作用：當氣瓶壓力不足時，此閥將自動開啟，液體通過該閥，流入氣瓶增壓器，并將液體汽化為氣體，并回流入氣瓶?jī)?nèi)部，以保證氣瓶?jī)?nèi)的壓力持續穩。 |
|
|
| |
|
|
|
|
|
| |
|
| |
|
|
|
|
 |
|

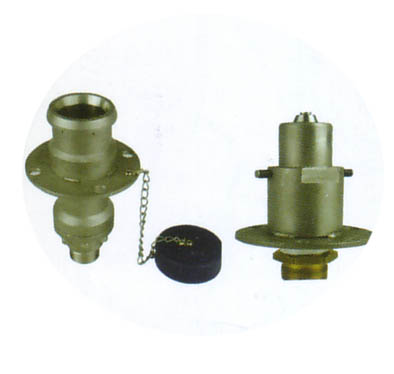

該部件主要與LNG加氣站加液槍、回槍相接，已對氣瓶進行加液操作。 |
|
|
| |
|
|
|
|
|
| |
|
