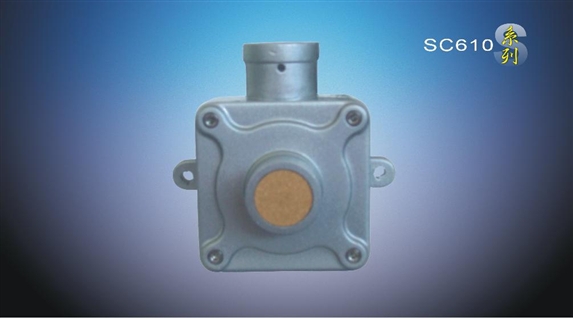

SC610測量范圍為0%～100%LEL的點型可燃?xì)怏w探測器是一種安裝在爆炸性危險環境的氣體探測設備，它將現場的可燃?xì)怏w濃度轉換成數據信號并傳送到位于安全區的可燃?xì)怏w報警控制器（主機），以達到監測現場可燃?xì)怏w濃度的目的。
該探測器可廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃?xì)廨斉涞瓤扇細怏w生產、儲存、使用等室內外危險場所。
SC610點型可燃?xì)怏w探測器檢測泄漏情況，當現場泄漏的可燃?xì)怏w濃度達到設定值時，報警控制器輸出接點閉合，可外接燃?xì)鈭缶刂破鳌⒒馂?zāi)報警控制器、排氣扇、管道切斷閥等設備。防止爆炸、火災事故的發生，從而保障生命財產的安全。
SC610點型可燃?xì)怏w探測器采用先進的微處理器作為控制單元，相應速度快，平均無故障運行時間長，適用于長時間不間斷的運行，同時還增加探頭故障自動檢測并上傳報警控制器報警功能。SC610點型可燃?xì)怏w探測器電氣性能符合國家標準，經國家消防電子產品質量監督檢驗中心檢驗合格，并取得國家消防產品質量認證委員會頒發的型式認可證書。其結構為隔爆型，設計符合國家標準，經國家防爆電氣產品質量監督檢驗中心檢驗合格，防爆標志為dIIBT6。
主要技術參數
傳感原理
催化燃燒
取樣方式
自然擴散
感應氣體
天然氣、石油液化氣等可燃?xì)怏w（詳見附表1）
工作電壓
DC12V
使用電壓范圍
DC10V～DC15V
線制
485總線制
溫度
-40℃～+70℃
相對濕度
≤93%RH
防爆方式
隔爆型
防爆等級
ExdIIBT6
報警濃度
一級報警可調（默認值25%LEL）；二級報警：50%LEL
穩定性
工作報警濃度誤差不大于±3%LEL
重復性
重復測試報警濃度誤差不大于±3%LEL
報警濃度誤差
不大于±3%LEL
報警方式
通過485總線上傳報警信號
執行標準
GB15322.1-2003
圖解示意圖
安裝與調試
1.探測器安裝位置
A．探測器的安裝高度由被測氣體種類的重量比所決定。
被測氣體比重小于空氣，探測器一般安裝在距頂棚30cm；
若頂棚較高（高于5米），則應視氣體泄漏速度安裝在適當高度。
被測氣體比重大于空氣，探測器安裝在距地面（指探頭）30cm~50cm處；
B．探測器的安裝位置由氣體泄漏源和場所結構決定。
首先確定被監測場所的面積和易泄漏點，從而確定探測器設置數量。一般情況，探測器的檢測范圍室內為半徑7.5米；室外半徑為15米；探測器與釋放源的直線距離為5~7.5米。
根據現場泄漏壓力，單位時間的可能泄漏量和現場主導風向，空氣自然流動的習慣通道，泄漏氣體的比重，確定探測器的安裝位置，一般原則是如果是微漏則設點位置靠近泄漏點，
如果可能會出現爆發性大量泄漏點則設置位置離泄漏點遠一些。根據主導風向和空氣自然流動具體情況，探測器應設在下風位置，應注意現場環境情況，如通風死角、地槽、地溝等易聚集可燃?xì)怏w的地方，一定要設置探測器。
對面積較小的場所，在門窗關閉的情況下，一旦發生泄漏會很快達到爆炸限濃度，一定要設置檢測點。
2.探測器接線、調試
A ）探測器的電路連接：
1． 將R485總線中的A端口與產品接線端口的RA相連接。
2． 將R485總線中的B端口與產品接線端口的RB相連接。
3． 將主機（控制器）的供電正極（R+）或外接12V電源的正極與本機的VCC/R+端口相連接。
4． 將主機（控制器）的供電正極（R-）或外接12V電源的負極與本機的GND/R-端口相連接。
將SC610點型可燃?xì)怏w探測器按接線端子功能，準確無誤地與供電電源、R485總線、外部設備連接固緊，接線完畢一定要對照說明書檢查無誤后再接通電源和外部設備、儀表。
B）調試
1) 上電后，指示燈亮，表示電源供電回路正常，過10秒左右，指示燈滅。進入工作狀態。
*如果傳感器一上電時，相當于傳感器感應了較大的電壓，而造成上傳的數據顯示有濃度數據。在2分種后進入正常。
常見故障分析
1. 上電后指示燈不點亮
■ 請檢查是否電源中的（VCC/R+）與（GND/R-）接線端口有無連接或連接是否正確。
■ 電源是否有正常供電，電源的正負極是否正確。
排除外，還不能正常，請與我們聯系。
2. 掛接控制器后出現故障現象
■ 請專業人員按照說明書對探測器進行零點調節的操作。
標定、校準
由專業人員操作時，用準確的萬用表和標準成份的氣體，可按照下述方法標定探測器：
1. 探測器上電預熱20 分鐘后，在工作環境中進行調零。
■ 將萬用表選擇的電壓檔2伏檔位上（或更小的電壓檔位上）
■ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T2測試點。
■ 調節VR1可調電位器使表上顯示00mV。（順時針調VR1增大，反之變小）
2. 向探測器通入標定濃度氣體，穩定30 秒后進行濃度試定點調試。
■ 調節VR2可調電位器（順時針調VR1增大，反之變小）使控制器上顯示你所通入的氣體濃度相等及可。或用如下方法也可。
◆ 將萬用表選擇的電壓檔20伏檔位上（或5-20V電壓任一檔位上）
◆ 將萬用表中黑表筆對準產品電路板上的T1測試點，紅表筆對準T3測試點。
◆ 調節VR2可調電位器（順時針調VR1增大，反之變小）使表上顯示你通入標定的氣體濃度值相對的電壓指示值（此值應與我公司提供的數據表相符）
3. 為保證探測器可靠工作，探測器應每隔3 個月進行點檢，每年進行一次標定。
