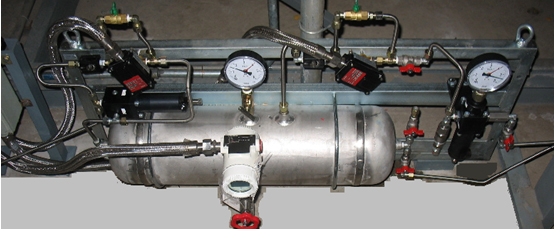

智能流量調節控制系統主要以非腐蝕性氣體作為設計介質，在-20℃～60℃的環境溫度下，可廣泛應用于城市燃氣管網、高/中/低壓調壓站，燃氣電廠、鋼鐵廠、化工廠等多種工礦環境，進行天然氣的流量調節,即調流和限流。
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |

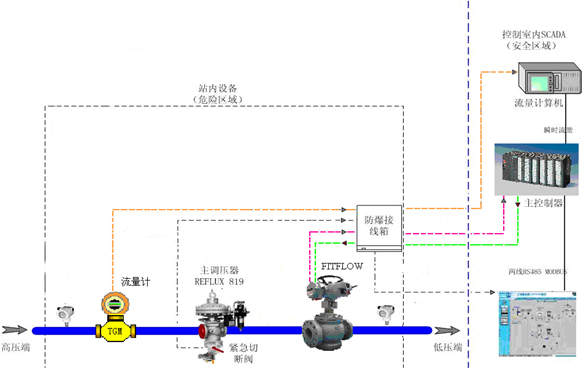

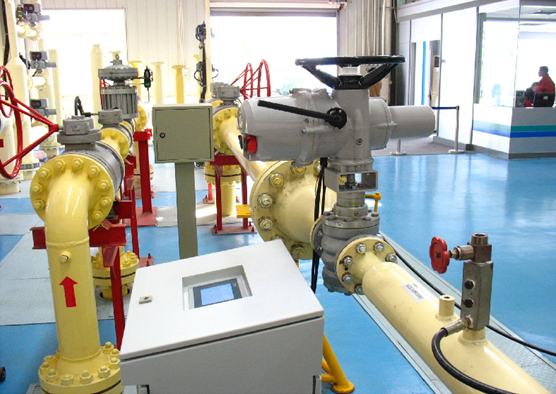

本產品一般安裝在天然氣總管或調壓站的出口管上，可以有效的避免因流量變化對調壓器和流量計等站控設備帶來的沖擊和影響。
本產品可通過本地和遠程兩種方式實現調流和限流。在斷電的情況下,該系統即成為一個帶有閥位指示的高精度手動調節閥，可通過手動方式實現精確的調流和限流。
系統主要功能如下：
⑴ 本地控制、遠程控制；
⑵ "恒流與恒壓供氣"、"恒閥位供氣"；
⑶ 控制參數可在線設定與修改；
⑷ 提供多種通訊接口：4-20mA、RS232、RS485、TCP/IP；
⑸ 手動控制與閥位指示；
⑹ 系統異常診斷與閥位保護；
⑺ 可在累計量限制和瞬時量限制方式間靈活切換； |
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
-設計壓力: **** 10 MPa ；
-設計溫度: -20℃-- 60℃；
-實驗室系統調節精度小于1.5級；
-提供多種通訊接口，與外部站控或燃氣管網監控和數據系統連接；
-控制方式采用人工智能算法，并提供檢測報告；
-室內控制柜外形尺寸：1000*600*480；
室外控制柜外形尺寸：1000*600*400。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
廣泛運用于居民公寓、公福用戶、公共建筑、工業企業等用氣的調壓或調壓計量，其用氣設備可為家用燃具，商業、團體用燃具，工業爐窯，鍋爐、燃氣空調器、火炬、噴火裝置等一切用氣設備。 |
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
本產品主要由VLM調節閥、電動執行機構、系統控制器三部分組成。

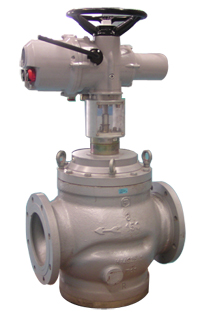

調節閥主要特性：
◆ 專用調節閥，適用于待處理非腐蝕性氣體；
◆ 頂部裝入式閥體、法蘭連接；
◆ 閥座上用軟密封，密封效果更好；
◆ 平衡閥芯，更易于開啟和關閉；
◆ 可選內置設備：內置式消音器、切斷閥等。
|
|
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
◆ 專用系列產品，采用電動信號與驅動形式；
◆ 作為標準功能的內置數據記錄器；
◆ 利用紅外線設定器可進行簡單、安全、快速的非侵入式調整；
◆ 具有背景照明的顯示器；
◆ 提供了閥門運行狀況、控制執行器的報警圖標；
◆ 對應閥位0～100%開度，呈線性關系；
◆ 閥門開度信號4～20mADC；
◆ 電機可在線直接操作，為鼠籠式感應類型，在380VAC、50HZ三相F級交流電源的供電下能夠連續運行，電機功率0.5KW；
◆ 帶順時反轉保護；
◆ 在任何時刻，一旦執行器接通電源，將自動檢測操作電路，以確保正確的操作。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
◆ 以專用PLC作為控制器，支持多種網絡，具有自診斷功能；
◆ 支持Ladder diagram和STL等編程方式；
◆ 允許在線更改程序；
◆ 監控設備以 5.7吋觸摸屏可在線監控調流調壓過程，并可隨時修改系統調節參數。
|
|
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
型 號 |
規格 |
進口壓力范圍MPa |
可調流量范圍Nm3/h |
FITFLOW-250A |
10″ |
0.01~8.5 |
1762~220331 |
FITFLOW-250B |
0.01~4 |
1762~150567 |
FITFLOW-250C |
0.01~1.6 |
1762~94194 |
FITFLOW-200A |
8″ |
0.01~8.5 |
1251~156437 |
FITFLOW-200B |
0.01~4 |
1251~106903 |
FITFLOW-200C |
0.01~1.6 |
1251~66878 |
FITFLOW-150A |
6″ |
0.01~8.5 |
801~100179 |
FITFLOW-150B |
0.01~4 |
801~68459 |
FITFLOW-150C |
0.01~1.6 |
801~42827 |
FITFLOW-100A |
4″ |
0.01~8.5 |
386~48259 |
FITFLOW-100B |
0.01~4 |
386~32978 |
FITFLOW-100C |
0.01~1.6 |
386~20631 |
FITFLOW-80A |
3″ |
0.01~8.5 |
238~29782 |
FITFLOW-80B |
0.01~4 |
238~20352 |
FITFLOW-80C |
0.01~1.6 |
238~12732 |
FITFLOW-65A |
2.5″ |
0.01~8.5 |
192~24069 |
FITFLOW-65B |
0.01~4 |
192~16448 |
FITFLOW-65C |
0.01~1.6 |
192~10290 |
FITFLOW-50A |
2″ |
0.01~8.5 |
107~13392 |
FITFLOW-50B |
0.01~4 |
107~9151 |
FITFLOW-50C |
0.01~1.6 |
107~5725 |
FITFLOW-25A |
1″ |
0.01~8.5 |
28~3469 |
FITFLOW-25B |
0.01~4 |
28~2370 |
FITFLOW-25C |
0.01~1.6 |
28~1483 |
|
| |
|
| |
 |
| |
|
| |
 |
