控制柜包括帶有軟啟動器或者變頻器的啟動系統、彩色觸摸屏面板、安全系統包括緊急停機按鈕和可選遠程控制系統。

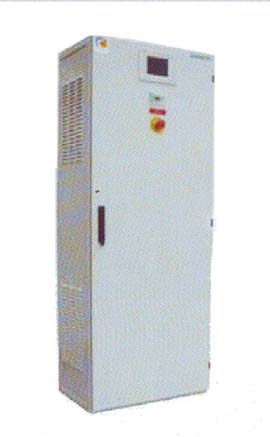

如圖所示的是一個標準型的控制柜，使用16#鋼板制成，涂層使用RAL7032型粉末涂料。

這些組件與14#型鋼板托盤相連接；托盤邊緣彎曲，使托盤更加堅固。

這些組件可以移動，并用螺絲固定于機柜背部。

機柜使用鍍鋅鋼板做成，分為兩部分：一部分放置電力裝置，另一部分放置控制裝置。鉸鏈門安裝在迷宮式框架上，配置有隱藏鉸鏈和橡膠密封墊片。

配電盤可以控制兩個電動機：一個為主電動機（CNG壓縮機）；一個為冷卻風扇電動機。主要的電力供應室通過斷路開關來控制的，****能供應630安培的電流。

Sirius軟啟動器連接于斷路開關的終端。

配電柜內部有一個用來控制壓縮機運行的裝置，就是西門子公司的可編程控制器（PLC）。它裝配了繼電器輸出CPU、電池、連接器和入口信號模塊（數字邏輯）、出口調制解調器（可選）等。

另外，觸摸屏安裝在門前，用于系統參數的對話和配置，并可連接顯示板對軟啟動器的主要參數進行配置。
