LGL2,LGL3及LGL4泵
多用途泵，用于液化氣庫，中轉庫和槽車系統 |
|
| |
這些堅固的泵適用于液化氣庫，多秤位灌瓶灌注，汽化器，槽車和運輸。
單頭或雙頭驅動的型號具備2"，3"及4"接口尺寸，排量范圍由30至300USgpm(114-1135/min)。TLGLD2和TLGLD3型號一直很適用于槽車，因為它們設有雙頭驅動軸，可使泵隨意安裝，選擇泵軸順時針或逆時針轉動。所有型號均有一個內置安全閥及可更換之腔套和端面園盤，如有需要，很容易重新建造一個泵室。標準結構材料包括Buna-N機械密封件及Duraranes，滑板適用于液化氣及無水氨，還有Viton的機械密封件和層壓葉片和防腐安全閥以供選擇。
2"和3"型號的最大壓差為150psi(1034kPa)，4"型號為125psi(862kPa)。接口采用NPT標準錐螺companion法蘭或桿接法蘭。
|
|
LGL4剖面圖 |
|
|
| |
|
|
百馬公司LGL2和TLGLD2型號的泵通常安裝在槽車的底盤上或者安裝及焊接在儲罐的鋼架上。
3"和4"型號可以以多種不同方法與運輸槽車連接，一般是在靠近或在起落架之間。槽車泵一般由P.T.O或液壓驅動系統所驅動。請參考百馬公司液化氣手冊500號關于各種不同的槽車和運輸泵系統的內容。 |
|
| |
|
| |
|
|
|

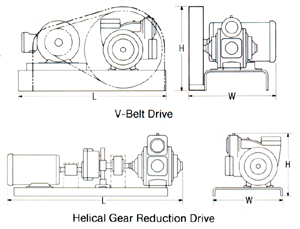

VB驅動型
V-型皮帶驅動
可供安裝在標準型底座VB驅動泵，成套包括：泵，殼盤，快缷皮帶輪，高扭矩三角皮帶和皮帶罩，裝在一個公共的底座上，成套泵可與標準NEMA馬達連接，所有VB型泵可按要求配帶馬達或不配帶馬達。
|
|
| |
HR驅動型
斜齒輪減速箱驅動
可供安裝在標準型底座的HR驅動泵，成套包括：泵，百馬斜齒輪減速器，安裝用托架，連軸節及其護罩，裝在一個公共的底座上，成套泵可與標準NEMA馬達連接，所有VB型泵可按要求配帶馬達或不配帶馬達。
|
|
|
|
| |
 |
| 曲線代表在80°F(26.7℃)時輸送丙烷或者無水氨的大概數值，在管路中的障礙，如過流閥，彎頭對輸送率有負面的影響。丙烷在在32°F(0℃)時，實際的輸送率會減至額定的80％，而丁烷在80°F(26.7℃)時其輸送率只能達到圖表數值的60％至70％，基在32°F(0℃)時甚至會低到35％至45％，排量的損失與泵的特性無關，而是由于液化氣的自然熱動力現象造成的。 |
| |
|
| |
| 選一臺用于槽車或者運輸系統方面的泵。若選一臺標準型號的泵或泵裝置請參閱表格中列出的數據。表中列出的制動馬力范圍是用于安裝在底座上的泵裝置，在曲線圖查找泵的馬力范圍。使用在連續作業狀況下的泵建議泵速為400轉/分或低于400轉/分為好。以一個存在高峰用量的工廠系統為例，選用連續作業的泵，泵的排量至少是正常高峰負載的150%，以防止由于在入口管路中產生不正常的氣化引起系統失誤。 |
| |
|
套裝泵裝置 |
泵速轉
/分
(使用
1750
轉/分
馬達) |
丙烷輸送量(大約)
@差壓和泵速見說明(1) |
最大的壓差 |
最大工作
壓力(2) |
馬達型號裝于
底盤 |
馬達規格
(安裝在標準底
座上)(4) |
|
型號 |
廠家設定
的卸壓閥
壓力 |
50PSI
(345 kPa) |
100PSI
(689 kPa) |
PSI |
kPa |
PSI |
kPa |
0-3
HOUR
DUTY |
3-8
HOUR
DUTY
|
8-24
HOUR
DUTY |
MINMUM
FRAME
SIZE |
MAXIMUM
FRAME
SIZE |
|
GPM |
LPM |
GPM |
LPM |
|
LGL2-VB |
150psi
(1034 kPa) |
660
520
420
330 |
67
50
40
30 |
254
189
151
114 |
57
41
30
23 |
216
155
114
87 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
9.2
6.4
4.8
3.1 |
9.2
6.4
4.8
3.1 |
7.8
5.4
4.0
2.6
|
184T
182T
182T
182T |
213T
184T
184T
182T |
|
LGL2-HROF |
150psi
(1034 kPa) |
640
520
420
350 |
65
50
40
32 |
246
189
151
121 |
55
41
30
24 |
208
155
114
91 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
8.9
7.0
5.4
4.1 |
7.1
5.6
4.3
3.3 |
5.7
4.5
3.4
2.6 |
143T
143T
143T
143T |
215T
215T
215T
215T |
|
LGL3-VB |
150psi
(1034 kPa) |
640
520
420
330 |
133
108
80
59 |
503
409
303
223 |
112
84
60
42 |
424
318
227
159 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
12.1
8.9
7.3
5.4 |
12.1
8.9
7.3
5.4 |
10.2
7.5
6.1
4.5 |
215T
213T
213T
184T |
254T
215T
215T
184T |
|
LGL3-HRA |
150psi
(1034 kPa) |
640
520
420
350 |
133
108
80
59 |
503
409
303
238 |
112
84
60
45 |
424
318
227
170 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
25.0
24.3
17.8
14.4 |
25.0
19.4
14.3
11.5 |
20.0
15.5
11.4
9.2 |
182T
182T
182T
182T |
256T
256T
256T
256T |
|
LGL4-VB
LGLD4-VB |
150psi
(1034 kPa) |
640
520
420
330 |
270
220
170
130 |
1022
833
644
492 |
220
180
130
90 |
833
681
492
341 |
125
125
125
125 |
862
862
862
862 |
350
350
350
350 |
2413
2413
2413
2413 |
26.9
19.6
15.8
11.4 |
26.9
19.6
15.8
11.4 |
22.8
16.6
13.4
9.8 |
254T
254T
215T
213T |
284T
256T
254T
215T |
|
LGL4-HRA
LGLD4-HRA |
150psi
(1034 kPa) |
640
520
420
350 |
270
220
170
138 |
1022
833
644
522 |
220
180
130
95 |
833
681
492
360 |
125
125
125
125 |
862
862
862
862 |
350
350
350
350 |
2413
2413
2413
2413 |
25.0
24.3
17.8
14.4 |
25.0
19.4
14.3
11.5 |
20.0
15.5
11.4
9.2 |
213T
213T
213T
213T |
256T
256T
256T
256T |
|
LGL4-HRB
LGLD4-HRB |
150psi
(1034 kPa) |
640
500
400 |
270
210
160 |
1022
795
606 |
220
170
120 |
833
644
454 |
125
125
125 |
862
862
862 |
350
350
350 |
2413
2413
2413 |
30.0
30.0
30.0 |
30.0
30.0
24.1 |
26.9
24.0
19.3 |
182T
182T
182T |
286T
286T
286T |
|
(1)在以上的特性曲線圖中查明泵的輸送量和制動馬力，見曲線圖的注釋可查找出輸送量的變化因數。
(2)最大的額定工作壓力為350psi(2413kPa)適用于液化氣和NH3(限于U.L.和N.F.P.A.58)
(3)標準型驅動(V型皮帶/減速器和底座)的最大傳輸馬力
(4)電機規范可在下列表中及電機價目表(190)中查找。
備注：外加的旁通閥資料可咨詢公司 |
| |
|
| |
|
| |
|

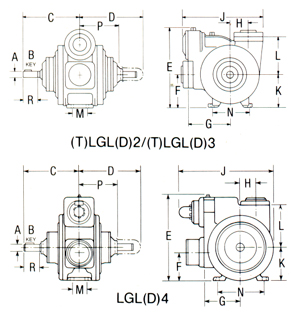

型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R |
大約重量
(不包括馬達) |
|
LBS. |
KG |
|
LGL2
TLGL D2 |
IN. |
11/8 |
1/4 |
8 |
815/16 |
10 |
33/4 |
413/16 |
23/8 |
93/4 |
4 |
47/8 |
15/8 |
5 |
57/16 |
21/4 |
85 |
39 |
|
MM |
29 |
6 |
203 |
227 |
254 |
95 |
122 |
60 |
248 |
102 |
124 |
41 |
127 |
138 |
57 |
|
LGL3
TLGLD3 |
IN. |
11/8 |
1/4 |
95/8 |
111/8 |
133/8 |
53/8 |
7 |
31/8 |
133/8 |
53/8 |
65/16 |
21/2 |
6 |
65/16 |
27/16 |
106 |
73 |
|
MM |
29 |
6 |
245 |
283 |
340 |
137 |
178 |
79 |
340 |
137 |
160 |
64 |
152 |
160 |
62 |
|
LGL4
LGLD4 |
IN. |
11/4 |
5/16 |
95/8 |
111/16 |
157/16 |
47/8 |
69/16 |
25/8 |
1615/16 |
515/16 |
71/2 |
21/2 |
81/4 |
63/4 |
23/4 |
250 |
93 |
|
MM |
32 |
8 |
245 |
281 |
392 |
124 |
167 |
67 |
430 |
151 |
191 |
64 |
210 |
172 |
70 |
|
| |
|
| |
|
型號
60Hz電機(4) |
標準1750
轉/分，防爆 |
尺寸(英吋)(2) |
尺寸(毫米)(2) |
大約重量
(不包括馬達) |
|
HP |
FRAME |
L |
W |
H |
L |
W |
H |
LBS. |
KG |
|
LGL2-VB |
3
5
71/2 |
182T
184T
213T |
353/8
353/8
353/8 |
171/8
171/8
201/2 |
151/3
157/8
17 |
899
899
899 |
435
435
521 |
403
403
432 |
180
180
186 |
82
82
84 |
|
LGL3-VB |
5
71/2
10
15 |
184T
213T
215T
254T |
367/8
367/8
367/8
367/8 |
193/4
211/6
22
251/2 |
211/2
211/2
211/2
211/2 |
937
937
937
937 |
502
537
559
648 |
546
546
546
546 |
265
265
265
305 |
120
120
120
138 |
|
LGL4-VB |
15
20
25 |
254T
256T
284 T |
413/4
413/4
413/4 |
255/8
255/8
289/16 |
211/4
211/4
2111/16 |
1061
1061
1061 |
651
651
726 |
540
540
551 |
430
430
430 |
195
195
195 |
|
LGL2-VB |
3
5
71/2 |
182T
184T
213T |
353/8
353/8
353/8 |
171/8
171/8
201/2 |
151/3
157/8
17 |
899
899
899 |
435
435
521 |
403
403
432 |
180
180
186 |
82
82
84 |
|
LGL2-HROF |
3
5
71/2
10 |
182T
184T
213T
215T |
|
143/4
143/4
171/4
171/4 |
133/8
133/8
145/8
145/8 |
978
1013
1207
1207 |
375
375
438
438 |
340
340
372
372 |
175
175
215
215 |
79
79
98
98 |
|
LGL3-HRA |
5
71/2
10
15
20 |
184T
213T
215T
254T
256T |
483/4
483/4
493/8
531/4
55
|
171/4
171/4
171/4
171/4
171/4 |
16
16
16
16
16 |
1238
1238
1254
1353
1397 |
438
438
438
438
438 |
406
406
406
406
406 |
315
320
320
320
320 |
143
145
145
145
145 |
|
LGL4-HRA15
|
15
20 |
254T
256T |
|
203/8
203/8 |
187/8
187/8 |
1362
1400 |
518
518 |
479
479 |
445
445 |
202
202 |
|
LGL4-HRB |
15
20
25
30 |
254T
256T
284T
286T |
|
203/8
203/8
203/8
203/8 |
193/8
193/8
193/8
193/8 |
1381
1426
1476
1515 |
518
518
518
518 |
492
492
492
492 |
550
550
550
550 |
249
249
249
249 |
|
(1)標準的電機規范請參閱電機價目表190(包括：相數，赫茲，電壓，轉速和重量等)
(2)表中只列出右旋泵，不包括啟動器，電機吊耳，和接線盒尺寸，有關泵裝置詳圖請參閱樣本尺寸表。 |
|
| |
|
泵型號 |
標準或任選 |
入口 |
出口 |
|
LGL2
TLGLD2 |
Standard |
2"NPT
Flange |
2"NPT
Flange |
|
Optional |
2"weld
Flange |
2"weld
Flange |
|
LGL3
TLGLD3 |
Standard |
3"NPT
Flange |
3"NPT
Flange |
|
Optional |
3"weld
Flange |
3"weld
Flange |
|
LGL4
LGLD4 |
Standard |
4"weld
Flange |
3"weld
Flange |
|
Optional |
3"NPT
Flange |
3"NPT
Flange |
|
Optional |
3"weld
Flange |
3"weld
Flange |
|
Optional |
4"weld
Flange |
4"weld
Flange |
|
| |
