1. 重要通告
本文件指導客戶進行加氣機安裝時如何進行。本說明中信息有著強制性，且生產商不承擔由于未遵守本說明而引起的損壞責任。加氣機制造的高度精確及細致保證了加氣機的長期可靠運行。加氣機安裝時，必須遵守主要保護您免受潛在事故同時保護加氣機不受損壞的基本安全規則。
在進行加氣機操作及連網之前，必須仔細閱讀安裝說明，同時還須閱讀其它附屬本產品的文件。
本安裝說明只能和有關的操作說明配合使用！
本說明中所含信息的遵守是強制性的。
檢查整套加氣機并且及時通知生產商任何不符或損壞之處。
如果加氣機供給完整并且沒有異議，將其適當地儲存在干燥和受保護的地方。
加氣機檢修及安裝操作必須僅由完全有資格或權威人士負責。生產商不承擔因沒有資格及權威人士操作而引起的任何損壞的責任。
為保證加氣機的完好運行，僅能使用最初備用部件。生產商拒絕承擔因非初始部件而導致損壞的任何責任。
根據不斷創新，生產商享有繼續更改設計的權利！
2.認可和運輸
客戶必須同意合同上加氣機的運輸方式。如果運輸由ALFA TEKNIK LID. STI.公司提供，則輸送方式必須達到一致認可。生產商應充分了解搬挪及運輸方式。
如果運輸由客戶負責，生產商必須保證本產品的專業化裝載，但他不承擔運輸本身的責任。一般說來，加氣機必須箱裝船運，通常加氣機與框架固定在一起。在此種運輸方式下，加氣機必須受保護以免損壞（外殼和油漆物），移動和顛覆。為了搬挪加氣機，須使用特定輸送臺。所有操作及接下事宜必須在絕對垂直位置的情況下進行，加氣機不能�？吭谄渫鈿ど�。
3.加氣機安裝
進行加氣機安裝之前，檢查加氣機每一項以確定加氣機的完整性從而保證其設計的有效性。檢查包括管道引入口的底架以確定連接尺寸。
通過過濾設備清洗技術性裝置（管道系統），繼續清洗直到過濾設備中清潔為止。
將按加氣機生產商特殊要求遞送的鋼制平底架安放在混凝土中，貯存器通道和回管的井穴上。如果客戶利用自己的底架，則此底架必須滿足有充分的強度，平整度及可固定孔口的適合位置。
為了裝配，搬挪或檢修之便，建議采用另一種地基底架，此地基在地形上約為200MM處。將管道和電動指揮器與加氣機連接之后，為了防止丙烷-鋼瓶燃氣因比空氣重而在井穴中沉積，井穴必須至少填充到與地平線相齊。
將加氣機與嵌入的底架連接。
加氣機需和公稱管徑為16MM的回管相連，此回管有一段由GN球閥提供的度量分支，此球閥設計用于加氣機度量鑒定及檢修之中。
連接尺寸在附件3a至3b中顯示出。
附件3a. 3b表示出了利用螺紋接頭連接點的標準版本。生產商建議用厚度為0.1MM的PTFE-FLEXON材料的白色膠帶密封螺紋接頭。
也可以按1500MMx1500MM規格購進螺紋接頭。
特殊連接：它的使用可按客戶的要求來滿足個別國家標準。例如拉斷閥和其他的使用。在預訂中它們必須清楚地被指定出。
加氣機下的井穴除了地下引入口，必須包括如下輸入管電纜：
→ 三根CYKY 3Bx1.5-2.5（出口24V，50HZ）核心電纜用于控制泵馬達加氣機接觸器（在加氣機之外）
→ 三根CYKY 3Cx1.5-2.5核心電纜用于電子計量器輸入管
→ 三根CYKY 3Cx1.5-2.5核心電纜用于照明
→ 兩根受保護的CMFM 2Ax1核心電纜用于由電子計量器BETA提供的加氣機控制系統的信息溝通
警告：這種電纜在井穴水平線上必須至少有3M長，因為它必須和電動加氣機直接相連。
→ 五根受保護的CMFM 5Cx1核心電纜用于由LOGITRON電子計量器提供的加氣機控制系統的信息溝通
警告：這種電纜在井穴水平線上必須至少有3M長，因為它必須和電動加氣機直接相連。
由于燃氣泄漏探測器依情況而定的安裝，當從加氣站頂棚安裝電纜時，必須離開頂棚。
帶有控制系統的自動運行方式的加氣機
加氣機必須通過用通信線路與控制系統相連，在其幫助下加氣站（例如加氣機的未鎖，單價變化，自行診斷及其它情況）得到控制。通信線路通過兩個腺狀通道入口引進加氣機內部直通電子計量器。為了將加氣機底部空間從電子系統安裝的上部區隔離，通信線路的電纜必須成功地完全封閉在腺狀通道入口內。
加氣機安裝必須只能信托于有專業資格和高權威的專業人士！
[ Top ] [ Next ]
4.運行加氣機
加氣機安裝之后，整個系統必須在2.5Mpa壓力下進行氮氣測試。所有的接頭必須以泡沫試劑進行測試，非泡沫燃氣泄漏探測器（如果安裝）必須用氣相LPG來檢測其適當功能并且電動安裝必須被審核。
用于適當功能的所有測試和審核必須受有資格進行測試和審核的技術檢查所檢查員的監督。壓力測試及審核結果出來之后，將加氣機的水力環路充上液化氣。
電子安裝的審核只能信托于獲得有國家監督權威機構頒發的資格證書的審核技術員！
類似的壓力測試只能信托于獲得有國家監督權威機構頒發的資格證書的審核技術員！
4.1 使加氣機和計量器進入運行方式
在加氣站分配機中：
→ 啟動電子計量器和加氣機照明電路中斷器
→ 啟動泵馬達（位于加氣機之外）中斷器
這樣LPG加氣機可工作了。
4.2 使加氣機和電子計量器停止運行
在加氣站分配機中：
→ 關閉電子計量器電路中斷器和加氣機照明燈
→ 關閉泵馬達電路中斷器（泵電動馬達位于加氣機之外）
4.3 繼電能損失和電壓切斷之后使加氣機和電子計量器進入運行狀態
→ 在電能損失或電壓交流值偏離許可極限時，計量器顯示器記錄燃氣容量及從最后一次切換到開啟開關位置的時間段內用泵抽取的液化氣
→ 在LPG泵抽取過程中，如果出現電能損失，將開關切換至關閉位置并且現金數額在顯示器中顯示
→ 一旦網路中電能重新出現，電子計量器獲得工作方式并且一旦將開關切換至開啟位置，液化氣的進一步加氣又可以進行
→ 生產商在電子計量器電路中斷器開啟后設定了LPG加氣機重新啟動30秒間隔的滯后時間
[ Top ] [ Next ]
5.設定單價
提醒：
如果加氣機和加氣站控制系統連接，燃料單價直接從控制系統獲得變動（參看加氣站控制系統手冊）
如果加氣機不和加氣站控制系統連接-它以手動方式進行-燃料單價必須按如下變動：
為了BETA計量器的單價，需要BETA控制的管理鍵盤的各部分。
管理鍵盤與LPG加氣機的供給有關。
5.1 在BETA控制鍵盤幫助下，由電子計量器BC提供的加氣機單價設定程序
1） 關閉約10秒鐘后開啟電子計量器輸入管
2） 八進制顯示測試結束后，按下 "0"鍵
3） 依靠"+"/"-"按鈕變動單價，"-"按鈕作用下，需要變更的數字是可選擇的（快速的單擊表示可選數字出現在顯示器上）在"+"按鈕作用下可選數字從0變化到9又變到"0"按鈕
4） 按下"0"按鈕，單價設定結束
5） 一旦單價設定，液化氣可以用泵抽取了
6） 單價設定的每一次新變動時，從步驟1開始
5.2 配有電子LOGITRON計量器的加氣機燃料新單價的設定程序
1） 關閉約10秒鐘后開啟電子計量器輸入管
2） OCTAL測試結束后，依靠"+"和"-"按鈕（鍵盤是電子LOGITRON計量器的一部分）設定所要求的燃料單價。單價只能在重新接通電子計量器輸入管后的泵首次運行前設定
3） 單價設定后，可用泵抽取液化氣
4） 對于每一次新單價的設定從步驟1開始
[ Top ] [ Next ]
6. 附 件
附件NO.1 加氣機水力系統
附件NO.2a 配有BC計量器的所有BETA形式加氣機與加氣站分配機的連接
[ Top ] [ Next ]
7. 相關文件
操作和維護說明
由于不斷創新，生產商享有繼續變更設計的權力。

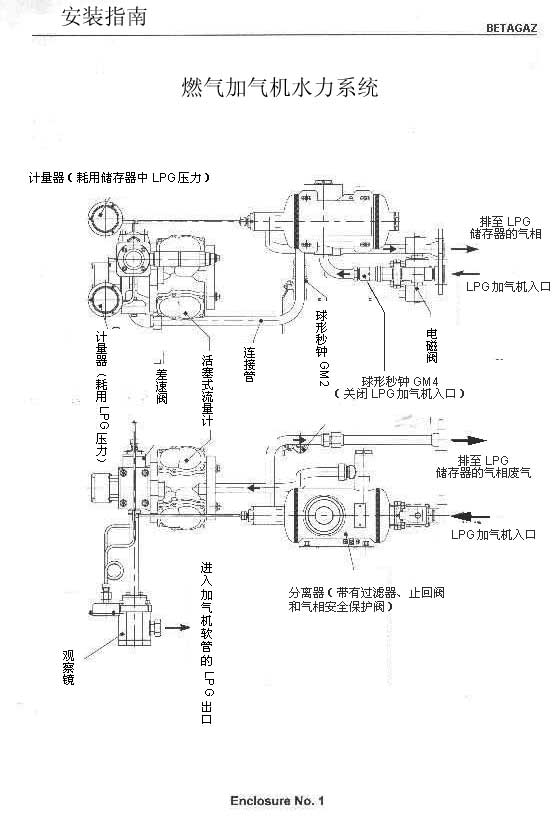

NO.1
HYDRAULICS IN THE GAS DISPENSOR
(燃氣加氣機水力系統)
 （附圖）
SIGHT GLASS (觀察鏡)
OUTLET LPG TO DISPENSING HOSE (進入加氣機軟管的LPG出口)
MENOMETER (pressure of spending LPG) (計量器（耗用LPG壓力）)
MENOMETER (pressure of LPG in the reservoir) (計量器（貯存器中LPG壓力）)
DIFFERENTIAL VAVLE (差壓閥)
PISTON FLOW METER (活塞式流量計)
CONNECTING TUBE (連接管)
SEPARATOR (with filter, return valve, security and protective valves
of gaseous phase)
(分離器（帶有過濾器，止回閥及氣相安全保護閥）)
SPHERICAL STOPCOCK G M2″(球形秒鐘G M2″ )
SPHERICAL STOPCOCK G M4″(closure of LPG dispensing inlet)
(球形秒鐘G M4″（關閉LPG加氣機入口）)
ELECTROMAGNETIC VALVE (電磁閥)
INLET OF DISPENSING LPG (LPG加氣機入口)
EXHAUST OF GASEOUS PHASE TO THE LPG RESERVOIR (氣相物質排至LPG貯存器)
NO.2a
CONNECTION OF LPG DISPENSERS ALL
BETA CONTROL COUNTER TO
SWITCHBOARD PETROL STATION
(帶有BC計量器的BETA形式的LPG加氣機與電鍵板石油站的連接)
提醒：
1） 通信線路必須通過電子計量器上部的兩個腺狀入口引進加氣機。通信線路電纜必須完好地封閉在腺狀入口內，這樣加氣機底部空間可與設有電動裝置的上部空間隔離。
2） 為了接通加氣機控制系統及電力系統，必須使用CN-LINE管的UPS所有資料。UPS資料沒有告知加氣機的照明設備。
3） 如果加氣機不與控制系統接通，通道入口意味著通信電纜必須由塞狀物使其完全處于封閉狀態并且所有計量器必須設置為手工操作。
4） 建議采用C型特性2A標準來保護燃料加氣機電路切斷器的電能供給（根據項目證書和指揮器即將采用的時間長度，有必要重新考察安全價值）。
5） 夾鉗1XT.2XT-用于由1號加氣點控制的泵馬達連接器24V，50HZ的出口
夾鉗3XT.4XT-用于由2號加氣點控制的泵馬達連接器24V，50HZ的出口

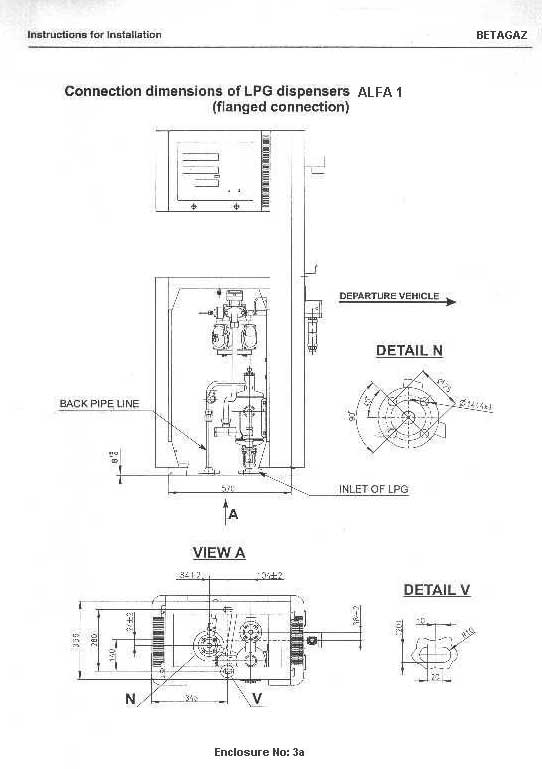

N0.3a
CONNECTION DIMENSIONS OF LPG DISPENSERS
ALFA 1
（flanged connection）
(ALFA 1 LPG加氣機連接尺寸（法蘭連接）)
（附圖）
DEPARTURE VEHICLE（離開的汽車）
BACK PIPE LINE（回管線）
VIEW A（視圖A）
DETAIL N（詳圖N）
DETAIL V（詳圖V）
INLET OF LPG（LPG入口）
|
