我公司研制的車用天然氣壓縮機，已形成完整的系列，有L型、W型、D型、V型、Z型，冷卻方式有水冷、風冷和混冷，進氣壓范圍為0-20Mpa，供氣量范圍為150-3000Nm3/h,潤滑油壓、水壓、各級排氣壓力均采用PLC控制，運行平穩，噪聲低，操作和維護方便，使用安全可靠，廣泛適用于不同進氣壓力，不同排氣量要求的大、中、小型CNG加氣站和CNG子母站
|
| |
|
|
|
|
|
| |
|
| |
|
| |
| |
該裝置可通過工業級的上位計算機PLC（可縮程序控制器）完成對CNG加氣站壓縮機及附屬系統在線運行監控，并提供相應的各種安全保護（如壓縮機進進氣壓力、各級排氣壓力、潤滑油壓、冷卻水、各種溫度等）功能。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
進氣系統含管道調壓裝置、進氣緩沖過濾器等部件。
調壓裝置主要用來調節進氣壓力。

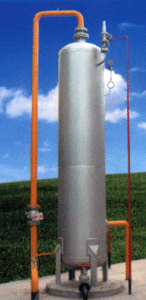

進氣緩沖過濾器用來進行氣體緩沖，穩定進氣壓力。減小氣流脈沖，同時通過內部濾芯的作用，除去氣體的雜質，保護系統設備。
|
|
| |
|
|
|
|
|
| |
|
| |
 |
| |
|
|
| |

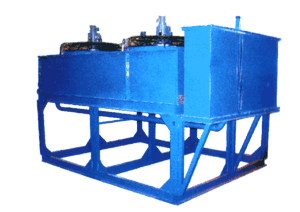

該系統用于解決水冷式天然氣壓縮機的散熱問題，主要包括水泵、冷卻塔、閥門等，同時為解決水的結垢問題，還需配備電子水處理器。其規格根據CNG加氣站壓縮機種類及數量而定。若用風冷卻或混合冷卻的天然氣壓縮機，則無需冷卻塔。
|
|
| |
|
|
|
 |
|
| |
|
| |
| |
|
|
| |
后處理系統主要為高壓微熱再生干燥器，對壓縮后的高壓氣體進行干燥和凈化處理，是CNG加氣站的主要配套設備之一。含分離器、過濾器、除油器、冷卻器、加油器、減壓裝置等部件。
我公司生產的GZQ系列高壓微熱再生干燥器處理報氣量分別為1000Nm3/h.
1200Nm3/h.1500Nm3/h.2000Nm3/h.處理后天然氣常壓露點≤-62。C,含塵量
≤5mg/Nm3,含塵粒徑≤10um,再生氣耗量20-40Nm3/h.
|
|
| |
|
|
|
|
|
| |
|
| |
 |
|
| |
|
|
| |
將壓縮機的排污氣體回收至進氣系統，減少天然氣的浪費。
儲氣瓶組壓力與汽車瓶剩余壓力之差直接影響充氣時間。輸氣控制系統能保持給汽車****的充氣速度。
輸氣控制系統主要為程序控制盤,我公司可提供手動,自動兩種程序控制盤.
|
|
| |
|
|
|
|
|
|
| |
| |
|
|
| |
儲氣庫系統用于儲存高壓壓縮天然氣,以便節省給汽車充氣的時間,儲氣庫系統分為高、中、低壓三組。儲氣方式可分為氣瓶組儲氣、氣井儲氣。
|
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
|
| |

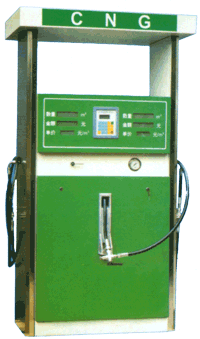

售氣系統主要設備為售氣機。其主要用于計量充入天然氣汽車高壓儲氣瓶中的壓縮天然氣，可分為手動充氣臺和自動售氣臺。
|
|
| |
|
|
|
|
| |
|
| |
| |
|
|
| |
本系列壓縮機為L型，水冷卻，固定往復活塞式,氣缸少油潤滑,排氣壓力為25MPa,供氣量由250-3000Nm3/h,由PLC電控實現自動控制和保護功能。該機型為整體撬裝,低轉速，運行平穩可靠,振動小,噪聲低,適用于大,中型加氣站.
|
|
| |
|
|
|
|
|
|
| |
|
| |
|
| |
|
|
| |
該系列壓縮機氣缸呈W型排列，四級或五級壓縮，氣缸少油潤滑，排氣壓力25NPa,供氣量為200-1200Nm3/h，設有PLC電控實現自動保護和控制，該機冷卻方式為水冷或混冷，整體橇裝，結構緊湊，便于安裝維修，特別適用于缺水地區建站使用。W型五級壓縮的壓縮機是專為高溫環境，低管網壓力設計的。 |
|
| |
|
|
|
|
| |
|
| |
|
|
| |

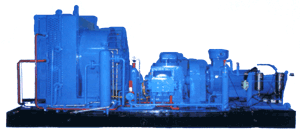

該系列壓縮機為臥式對稱平衡式，動力平衡性能好，排氣壓力為25MPa,供氣量為660-3000Nm3/h可水冷、風冷或混冷，箱式橇裝，PLC全自動控制。特別便于維護，適合于子母站和缺水地區建站使用。 |
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
|
| |
該系列壓縮機用于加氣子站，具有如下特點：
● 采用立式，占地面積小。
● 氣缸無平衡段，少潤滑油，節油省功，比功率低。
● 進氣范圍廣：3～20MPa,供氣量：300～3300Nm3/h。
● 自動切換進氣，實現一級或二級壓縮。 |
|
| |
|
|
|
