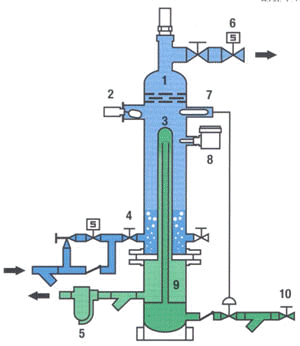

1． 液化氣氣體液點清除器
液化氣氣體形成湍流通過高效能的清除器，把帶出的霧狀液點除去成為乾燥的液化氣氣體。
2． 高液位控制
當液化氣液面過高時，高液位控制把蒸發器關閉。此高液位控制是與低溫安全控制器聯結操作。
3． 熱交換管
水蒸汽的熱能通過熱交換器的管壁傳給在液化氣室的液體，水蒸汽應被冷凝成水而被收集于下面的冷凝水室。熱交換管和蒸汽管是由很多組同軸管組成的管群，圖中只顯示其中一條，是為以簡潔表達。
4． 液相進口管組
LF100及以上型號，液相進口管組包括有電磁閥如圖示。LF5至LF70型則只有截止閥和過濾器。
5． 冷凝水的排除
冷嘲熱諷凝水的排水管組包括過濾器和汽阱。錄冷凝水室收集到冷凝水時，汽阱即打開把水排出，然后再關閉。
6． 液化氣氣體出口電磁閥
標準的LF5到LF70型在液化氣氣體出口配有安全電磁閥如圖示。LF100及以上型號，安全電磁閥則裝在液相進口上。
7． 液化氣氣體溫度感應器
溫度感應器通過一條毛細管來控制在蒸汽入口管組上的蒸汽控制閥，使液化氣維持在適當溫度。
8． 低溫安全控制器
遇著水蒸汽中斷或負載過大時，低溫安全控制應把蒸發器關閉。
9． 水蒸汽供應管群
水蒸汽由這些管送到熱交換管群的頂部，增加在里面的熱能交換流速，使傳熱效率更高。
10．水蒸汽入口
需要乾燥的飽和水蒸汽。（濕或"過熱"水蒸汽均會減少蒸發量。）
11．水蒸汽管道
水蒸汽管道防霜結的設計，當冷凝水形成積聚冷凝水槽，即受到進入下面蒸汽槽的水蒸汽所加熱。 |
