LPG 加氣槍 |
|
|
| |
● 不能排放LPG至大氣中，必須連接標準的確良3/4 ACME螺紋填料閥，允許液體流過。
● 輕巧，具平衡性，易操作。
● 在連至噴槍的進口處可適用于15mm（1/2〃）或20mm（3/4〃）N.P.T的內部螺紋。
● 可要求采用杠桿式打開閂銷。
● 充氣后松開杠桿，只有很少量的燃料流出（僅2.0cc）。
|
|
|
| |
|
|
| |
● 通過反安裝組件LG4N和LG7N，可將原來的LG1E系列噴槍更新為L(zhǎng)G1DN系列。
● 獨特的彈性圓形圈，安全安裝在噴槍口上，即使密封座出錯，也能封住噴槍與其填料閥，填料閥根據AS1425-27節標準制造。
● 高強度鍛黃銅旋轉螺母確保噴槍耐用及落地時防止變形。
● 良好的過濾器裝入噴槍，保護閥座免受與LPG一起流進的外來物質的影響。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1． 旋轉螺母螺紋接頭--- 13/4〃， ACME*6tpi。
2． 進口螺紋---15mm（1/2〃）或20mm（3/4〃）N.P.T內部螺紋。
3． 凈重---2.2kg（4.841bs）
4． 最大運行壓力---2400kPa（350p.s.i）
5． 杠桿松開時排出的LPG流量---1.9cc（0.13cu.in）
6． 旋轉螺母材料-高伸縮性銅鍛---AS1567-686WS
7． 噴槍體材料---鋁合金鑄件BA701
8． 杠桿材料---高伸縮性黃銅鍛 --- 尼龍?zhí)?br>
9． 密封材料--- 圓形密封圈---低溫腈-閥座和其他座-聚安酯
10.過濾網---180微米（80孔）不銹鋼
11.降壓噴槍-噴槍---303不銹鋼---尾部墊片---A6061---T6鋁 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● LG5SL杠桿減少了磨損，提高了噴槍的長期流通性能。
● 當噴槍連接到汽車或氣罐閥時，降壓后的噴槍組件將提供高度安全性。
● 主閥及相關的閥座在無流量的杠桿上提供低壓。
● 旋轉螺母帶有"齒輪"型的鎖系統，防止杠桿起動時噴槍從充氣閥上松開。
● 修正后的進口旋轉組件軟管彎曲時更大的穩定性，采用兩個主圓形密封，確保長期壓力安全。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |

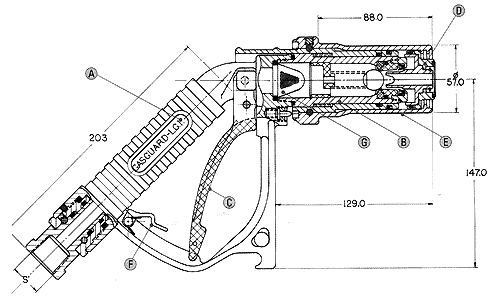

A 噴槍體---15mm（S）
---20mm（S）
B 閥體---LG4N
C 杠桿---LG5SL
D 槍口---LG6N
E 旋轉螺母---LG7N
F 碰鎖---LG8（10-0787-804）
G 過濾器---LG9（10-0712-804） |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1． 密封修理裝置：
（由閥盤，圓形圈及密封蓋組成）
指定LG3N作為L(zhǎng)G1DN泵的修理配件。
2． 進口旋轉零件（一般為15mm或20mm螺紋）
指定LG2作為固定配置。
其他的附件和零配件也可提供，請參考L.G.E價格單SPPL-LG1DN。
|
|
| |
|
|
|
| |
