型號：B3 - B7
|
| |
|
|
| |
| |
|
|
| |
此混合器可通過大約為150PSIG（10.3KG/CM2 ）的輸送壓精確地將液化石油氣和空氣按任何比例混合起來。

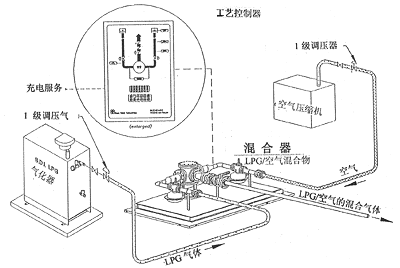

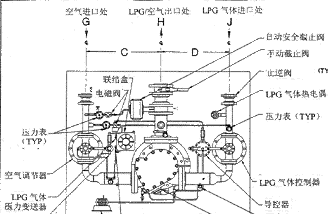

混合器有一個三個出水門的混合龍頭，此龍頭包括一個適當大小的具三個出口的套管并配有一個薄膜調節活塞�？刂瓶諝庹{壓器和燃氣調壓器的導控器確保了空氣和液化石油氣壓力平等地進入混合器�？諝庹{節器同時將控制壓輸送到薄膜調節活塞并通過一根普通的感應線控制燃氣調壓器。接著，經過調節后的空氣壓力、LPG氣體壓力和混合的LPG/空氣壓力穩定下來。無論是手控還是自控，套管的轉動都會增加或減少氣流出入口面積的暴露。而這便使液化石油氣和空氣的比例只有當套管的位置被重新設置后才會改變。
|
|
| |
|
|
|
| |
|
|
| |
● 符合NFPA小冊子58中對燃氣混合器的要求。
● 防爆結構，完全符合NFPA小冊子中定義的1級，
1該度分度，D組環境的要求。
● 所有的電線、控制器、電動元件和安裝都符合
NFPA小冊子中識別碼的標準要求。
● 合格的工廠制造（FM）。
● 符號顯示點包括：
√ 進口空氣壓 √ 差示壓
√ 進口LPG壓 √ 氣化器范圍
√ 進口LPG溫度 √ 兩種輸入方式 |
● 遠程安裝的具有完整的預先顯示信號器的工藝控制器（控制板）。
● 防爆連接盒具有接收板易于與控制器相聯結。
● 全自動安全截止閥。
● 高調節比例。
● 流量變化瓜靈敏。
● 比例調節可通過可選的自動比例控制組件進行
手動操作。
● 裝有滑動底板的全面操作和安全控制器。
● 整體裝配并經過工廠合格測試。 |
|
| |
|
|
| |
| MODEL |
B3 |
B4 |
B5 |
B6 |
B7 |
| 出口壓 |
熱值能量 以百萬為單位（000，000） |
| PSIG |
KG/CM2 |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
BTU/H |
KCAL/H |
| 10 |
0.7 |
16.0 |
4.0 |
32.0 |
8.1 |
64.0 |
16.1 |
160.0 |
40.3 |
336.0 |
84.5 |
| 20 |
1.4 |
19.0 |
4.8 |
38.0 |
9.6 |
76.0 |
19.2 |
190.0 |
47.9 |
392.0 |
99.6 |
| 30 |
2.1 |
21.5 |
5.4 |
43.0 |
10.8 |
86.0 |
21.7 |
215.0 |
54.2 |
450.0 |
113.2 |
| 40 |
2.8 |
24..0 |
6.1 |
48.0 |
12.1 |
96.0 |
24.2 |
240.0 |
60.5 |
504.0 |
126.8 |
| 50 |
3.5 |
26.0 |
6.6 |
52.0 |
13.1 |
104.0 |
26.2 |
260.0 |
65.5 |
546.0 |
137.4 |
| 60 |
4.2 |
28.0 |
7.1 |
56.0 |
14.1 |
112.0 |
28.2 |
280.0 |
70.6 |
588.0 |
148.0 |
| 70 |
4.9 |
30.0 |
7.6 |
60.0 |
15.1 |
120.0 |
30.2 |
300.0 |
75.6 |
624.0 |
157.0 |
| 80 |
5.6 |
31.5 |
7.9 |
63.0 |
15.9 |
126.0 |
31.8 |
315.0 |
79.4 |
660.0 |
166.1 |
| 90 |
6.3 |
33.0 |
8.3 |
66.0 |
16.6 |
132.0 |
33.3 |
330.0 |
83.2 |
696.0 |
175.1 |
| 100 |
7.0 |
34.5 |
8.7 |
69.0 |
17.4 |
138.0 |
34.8 |
345.0 |
86.9 |
726.0 |
182.6 |
| 110 |
7.7 |
36.0 |
9.1 |
72.0 |
18.1 |
144.0 |
36.3 |
360.0 |
90.7 |
756.0 |
190.2 |
| 120 |
8.4 |
37.0 |
9.3 |
75.0 |
18.9 |
150.0 |
37.8 |
375.0 |
94.5 |
786.0 |
197.8 |
| 130 |
9.1 |
39.0 |
9.8 |
78.0 |
19.6 |
155.0 |
39.1 |
390.0 |
98.3 |
816.0 |
205.3 |
| 140 |
9.8 |
40.0 |
10.1 |
80.0 |
20.2 |
160.0 |
40.3 |
400.0 |
100.8 |
846.0 |
212.9 |
| 150 |
10.6 |
41.0 |
10.3 |
83.0 |
20.9 |
165.0 |
41.6 |
415.0 |
104.6 |
870.0 |
218.9 |
|
*大氣壓和海平面水平的額定功率
功率數據為在1.28精確重力下的 1400 BTU/SCF (12,460KCAL/NM3)的丙烷／空氣混合氣體。 |
|
| |
|
| |
|
| |
| |
|
| |
|
| |
*混氣能力是基于純丙烷和空氣的混合,對于不同的成分的LPG與空氣的混合,請向我司咨詢. |
| |
|
| |
| |
|
|
| |
山姆迪克工業公司保證在正常使用權和維修下設備的材料、工藝無缺陷，同意修理和更換任何將被證明有缺陷零件，但它必須是沒有改變過且以工廠離岸價成交的本公司產品，要求從安裝之日起一年內或從裝運期算十八個月內提出。本公司將不會接受由不正當的安裝或操作損壞的，或以其它方式濫用、敲打損壞的設備退回。山姆公司也不會接受由于與其它設備連接動作引起的損失補償，除非事先在購買訂單中得到書面認可。同時，山姆公司也不會對可預見的損失，或由閑置，不操作和設備的運轉費用上升引起的損失、或由其他任何自然原因和其他直接、間接原因引起的損失負責。
山姆不作任何模糊不清的保證，也不認可用作特殊目的的商品及配件，以及從這些銷售條款中排除的保證。
|
|
| |
|
|
|
