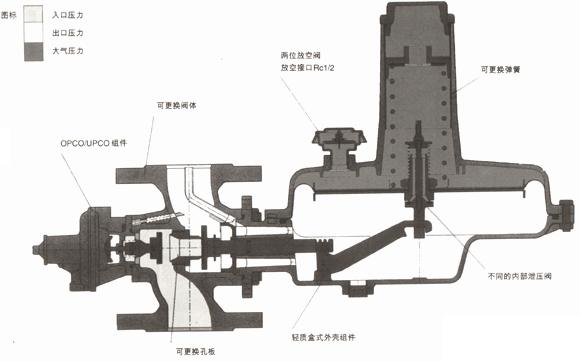

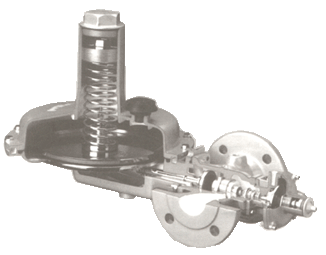

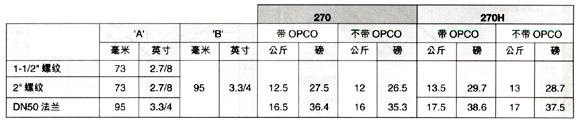

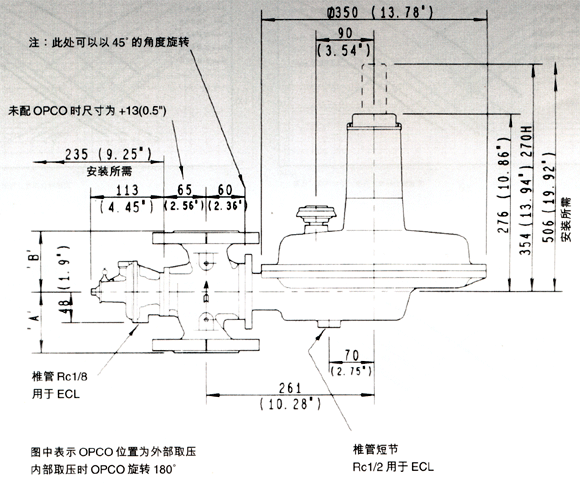

270 MK2系列是一種直接作用、單薄膜、彈簧加載打開、杠桿操作的調壓閥，適用于各種減壓系統。
通過更換不同口徑的空板，調壓閥可以確保控制不同的入口壓力和流量。
適用于各種非腐蝕性氣體，如天然氣、工廠煤氣、氮氣、二氧化碳、丙烷和丁烷。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
設計用于民用設施的減壓，商用設施、小型工業供氣系統，如燃燒爐、加熱單元、鎘爐和其它要求準確、安全的壓力控制的設備。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1/2"和2" 螺紋BS21 Rc,Rp 和NPT
DN50(2") 法蘭BS4504 PN16 和ASA等級150 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
調壓閥可以根據現場條件以任何角度安裝，擔需注意防止水汽和固體顆粒進入放空口。為得到最優性能，安裝角度應當為薄膜水平，彈簧豎直向上。
重要的一點是：在管線上安裝時需預先去除管道應力，避免不平衡力加在閥門連接處。 |
|
| |
|
|
|
| |
|
| |
最大入口壓力
(取決于所配孔板口徑)
出口壓力范圍
270 MK2 系列
270H MK2系列
偶然最大出口壓力
最小差壓
內部泄壓閥設定
溫度范圍
|
最大到10.3巴表壓(150psig)
10到350毫巴表壓(4"到140"水柱)
320到500毫巴表壓(128"到200"水柱)
700毫巴表壓(280"水柱)
(OPCO最大允許跳閘設定壓力)
通常為35毫巴表壓(14"水柱)
(高于出口壓力設定值)
-20℃ to +60℃
|
|
| |
|
| |
| |
|
|
| |
● 調壓閥和安全切斷閥完全獨立操作。
● 薄膜及其外殼可以以45°的間隔旋轉360°，從而適應現場有限的空間。
● 調壓閥外殼/閥頭和安全切斷閥都可以象組件一件地拆卸，保證了在不拆卸主閥的情況下進行在線維護。
● 操作壓力范圍大
● 內部或外部取壓(ICL/ECL) |
|
| |
|
|
|
| |
|
|
| |
調壓閥彈簧范圍 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
1244 |
紅 |
10-15 |
4-6 |
|
1245 |
灰 |
15-20 |
6-8 |
|
1246 |
綠 |
20-28 |
8-11 |
|
1247 |
黃 |
28-45 |
11-18 |
|
1248 |
黑 |
45-75 |
18-30 |
|
1249 |
白 |
75-110 |
30-44 |
|
1250 |
桔黃 |
95-150 |
38-60 |
|
1251 |
藍 |
140-225 |
56-90 |
|
1252 |
銀 |
200-350 |
80-140 |
|
1263* |
棕 |
320-500 |
128-200 |
|
1253 |
OPCO設定彈簧用于與主減壓閥連接 |
|
| * 僅限270H系列，要求特殊調節旋鈕 |
| |
|
OPCO：安全切斷閥 |
|
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
861 |
棕 |
35-90 |
14-36 |
1103 |
金 |
80-130 |
32-52 |
1104 |
紫 |
120-250 |
48-100 |
1105 |
黑 |
200-350 |
80-140 |
1254 |
紅 |
340-500 |
136-200 |
1255 |
綠 |
450-600 |
180-240 |
|
| |
UPCO/OPCO 安全切斷閥 |
|
彈簧 |
出口壓力范圍 |
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
OPCO
|
1109 |
灰 |
40-55 |
16-22 |
|
1110 |
綠 |
50-110 |
20-44 |
1111 |
銀 |
110-200 |
44-80 |
1140 |
銀/紅 |
150-250 |
60-100 |
UPCO |
1138 |
藍/綠 |
10-30 |
4-12 |
|
| |
|
|
| |
| |
|
|
| |
● P型：35毫巴(14"水柱)或高于調壓閥設定值10%兩者取大
● R/LR型：配有內部泄壓閥時，55毫巴（22"水柱）
● 當配有UPCO/OPCO時，P型最小差壓為45毫巴（18"水柱）；R/LR型(配有內部泄壓閥)最小差壓為65毫巴（26"水柱）
注：特殊要求時，可以裝配309MP2系列超壓切斷閥從而使最大跳閘壓力達到700毫巴（280"水柱） |
|
| |
|
|
|
| |
|
|
| |
|
調壓閥 |
|
閥體 |
鑄鐵：BS.2789
等級 400/18L20 |
|
下部/上部外殼，上蓋和彈簧調整旋鈕 |
鋁合金：BS.1490
等級 LM24M |
|
孔板和下蓋，導向套筒 |
黃銅：BS.2874
等級 CZ 121 |
|
杠桿 |
不銹鋼：BS.3416
等級 ANC 3B |
|
閥門軸 |
不銹鋼：BS.970
等級 416S29 |
|
彈簧支撐和薄膜盤 |
低碳鋼：BS.1449
等級 CS4 |
|
泄壓閥和主彈簧 |
彈簧鋼：BS.5216
等級 HS3 |
鉻釩合金：BS2803 |
|
閥座，O形杯 |
丁腈橡膠 |
薄膜 |
尼龍加強模制丁腈橡膠 |
|
| |
|
安全切斷閥 |
|
閥體 |
鋁 BS.1490 LMG |
|
軸 |
不銹鋼 BS.970 等級 316S31 |
閥門 |
鋁等 BS.1474 等級 6082 TF |
|
閥座 |
聚胺酯 |
|
薄膜和O形環 |
丁腈橡膠 |
彈簧調節旋鈕 |
黃銅 BS.2874 等級 CZ121 |
彈簧 |
彈簧鋼 BS.5216 等級 HS3 |
|
| |
|
|
| |
|
孔板口徑 |
最大入口壓力 |
|
MM |
巴 |
磅/平方英寸 |
|
5 |
10.3 |
150 |
|
7.5 |
10.3 |
150 |
|
10 |
10.3 |
150 |
|
15 |
5 |
72 |
|
20 |
4 |
60 |
|
25 |
2 |
30 |
30 |
1 |
15 |
|
| |
|
|
| |
 |
| |
|
|
| |
|
| |
 |
