在CNG加氣站系統中，天然氣經壓縮機壓縮增壓后，需按一定工藝順序送至高(H)、中(M)、低(L)、壓貯罐群進而送給CNG加氣機。為此在壓縮機與貯罐群之間需有一個特殊的裝置來完成功能，這種裝置即稱為CNG輸氣儔控制系統。CNG輸氣控制系統一般為兩大類，一類是手動式裝置，即通過觀察貯罐管線上的各壓力表示值，用人工開關相應的閥門實現輸配管理。而另一類則是自動裝置，它被應用于自動化程度較高的CNG加氣站高級系統中，故又被稱為CNG輸氣優先控制系統，本產品即為這種系統。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |

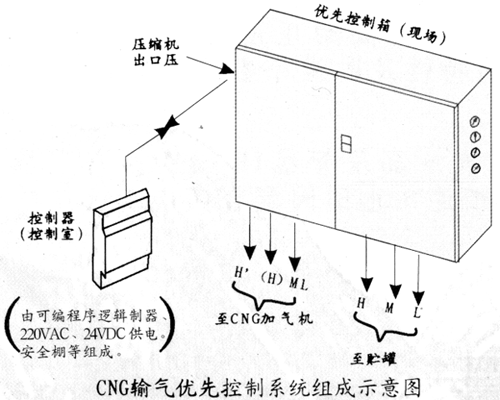

CNG優先控制系統主要由優先控制箱(安裝在現場，置于壓縮機與貯罐群之間)和控制器(安裝在控制室)組成。它是將壓縮機輸出的壓縮天然氣，經其按壓力要求合理分配，按一定順序分別傳送到高(H)、中(M)、低(L)、壓貯罐群，進而到CNG加氣機的一種燃氣輸配自動控制管理系統。它是高級CNG加氣站中的重要設備。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

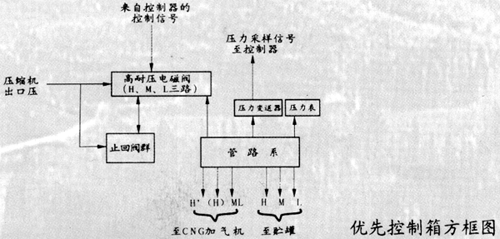

主要由高耐壓電磁閥、止回閥群、壓力變送器、壓力表、高耐壓管理系、防爆接線盒等組成(詳見方框圖)
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
主要由可編程序控制器(PLC)、220VAC、24VDC供電、安全柵等組成
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 整個系統裝置有良好的安全性及防爆性能、高壓管路的安全系數及各器件的防爆要求均符合相應的標準。
● 輸配管理用的主要器件不采用高耐壓壓控開啟閥，故不需要專用器件；而是采用高耐壓電磁閥方案，便于生產及維護。
● 關鍵部位(高耐壓電磁閥、止回閥、PLC等)采用進口品牌，安全可靠。
● 對H、M、L貯罐充罐的切換是依靠壓力變送器的采樣配合PLC的邏輯定值設定來實現的，故比采用高耐壓壓控開啟閥(專用器件)方案更靈活，適用于壓縮機的特性及貯罐個數、容量配置各不相同的各種CNG加氣站系統。
● 按CNG加氣機要求，有一高壓管線(H')直接與壓縮機出口相連，并同時與高壓(H)貯罐相連(止回閥配合實現)。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 系統設計壓力：25MPa
● 器件防爆性：高耐壓電磁閥線圈控制電壓220VAC防爆形式澆封型，配以隔爆接線盒；
● 壓力變送器： 供電電壓24VDC，輸出信號4～20mADC，(二線制)
● 防爆形式：本安型，配以安全柵
● 壓力變送器測量范圍：0～35MPa
● 精度：±0.5%F.S.
● 壓力表(防腐防振型)標尺范圍0～40MPa
● 精度：±1.5%
● 對H、M、L貯罐充灌的切換設定值可根據不同的站系統要求在18MPa～25MPa之間隨意設定。
● 貯罐壓切換設定精度：±0.175MPa(即：35MPa的±0.5%)
|
|
| |
|
|
|
| |
| |
