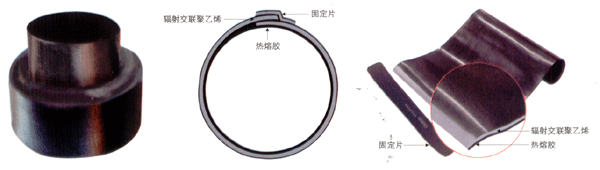

| |
 |
| |
|
| |
|
| |
| |
|
|
| |
管道防腐用熱縮制品是由輻射交聯聚乙烯基材和牿熱熔密封膠復合而成，具有“形態記憶”功能。加熱之后，運用收縮的力量使熔融的熱熔膠粘劑均地擠入焊口形成完美的密封表面，緊密收縮包覆在管道接口或防腐構件處。即使有凹陷的表面或管道包覆其它的防護材料亦能緊密粘合。該產品具有良好的防水汽滲透性、耐化學腐蝕性和耐老化性，是理想的絕緣防腐材料。產品主要用于城市供熱保溫、石油天然氣輸送、水等管道網絡防腐、保溫的補口及補傷。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 擠壓聚乙烯三層結構(3-PE)或二層結構(2-PE)防腐層。
● 熔結環氧粉末(FBE)或煤焦油次漆防腐層。
● 各種保溫管線補口、補傷。
● PE、PP-R及PVC等塑料給排水管線的補口、補傷。
● 彎頭、變管、三通和絕緣法蘭等異型管件防腐。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
|
|
|
|
| |

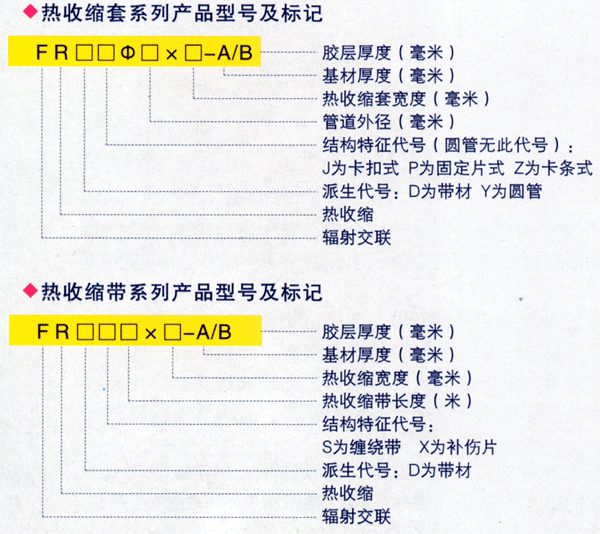

例：FRDJ ∮273×500-1.2/0.8
名稱：FRDJ卡(鎖)扣式管道防腐
保溫用熱縮套
適用管道外徑：273mm
熱收縮套寬度：500mm
基材厚度：1.2mm
膠層厚度：0.8mm |
|
|
|
例：FRDS 15×100-1.2/0.8
名稱：FRDS鋼管防腐熱縮纏繞帶
保溫用熱縮套
熱收縮帶長度：15mm
熱收縮套寬度：100mm
基材厚度：1.2mm
膠層厚度：0.8mm |
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |
本產品經中國石油天然氣集團公司防腐保溫產品質量監督檢驗中國石油管道公司管道科技研究中心綜合試驗室檢測，分別滿足于：
石油天然氣行業標準SY/T0413-2002和XY/T0415-2002的要求。
|
|
| |
|
|
|
| |
序號 |
項目 |
技術要求 |
實驗方法 |
A |
基材性能 |
|
|
1 |
拉什強度 |
≥17MPa |
GB/T 1040 |
2 |
斷裂伸長率(23℃) |
≥400% |
GB/T 1040 |
3 |
維卡軟化點 |
≥90℃ |
GB/T 1633 |
4 |
脆化溫度 |
≤-65℃ |
GB/T 5470 |
5 |
介電強度 |
≥25MV/m |
GB/T 1408.1 |
6 |
體積電陰率(23℃) |
≥1×1013Ω·m |
GB/T 1410 |
7 |
耐環境應力開裂(F50) |
≥1000h |
GB/T 1842 |
8 |
耐化學介質腐蝕(浸泡7d) |
|
SY/T 0413 附錄D |
10%HCl |
≥85% |
10%NaOH |
≥85% |
10%NaCl |
≥85% |
9 |
耐熱老化(150℃，168h) |
|
GB/T 1040 |
拉伸強度 |
≥MPa |
斷裂伸長率 |
≥300% |
B |
熱熔膠 |
10 |
軟化點 |
≥90% |
GB/T 4507 |
11 |
剪切強度 |
≥1.0MPa |
GB/T 7124 |
12 |
脆化溫度 |
≤-15℃ |
SY/T 0413 附錄K |
13 |
剝離強度 |
|
GB/T 2792 |
熱縮套/鋼 |
≥70N/cm |
熱縮套/鋼、底漆鋼 |
≥70N/cm |
熱縮套/聚乙烯層 |
≥70N/cm |
|
| |
| 注：耐化學介質腐蝕指標為試驗后的拉伸強度和斷裂伸長率的保持率。 |
| |
|
| |
|
| |
| |
|
|
| |
● FRDJ卡(鎖)扣式熱收縮套
● FRDP固定片式熱收縮套
● FRDZ卡條式纖維增強熱縮包覆帶(套)
● FRY熱收縮套袖管
● FRDS熱收縮套纏繞帶
● FRDX補傷片
● CHQ專用無溶劑環氧涂料(底漆)
|
|
| |
|
|
|
| |
