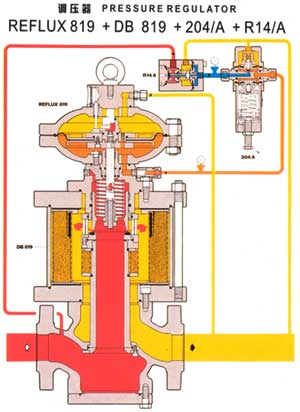

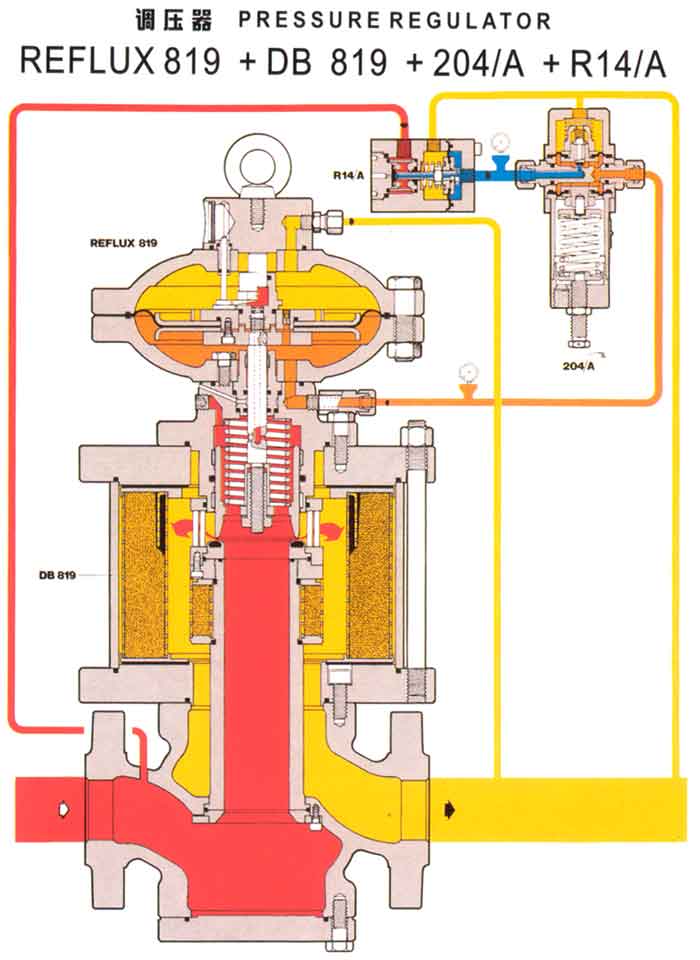

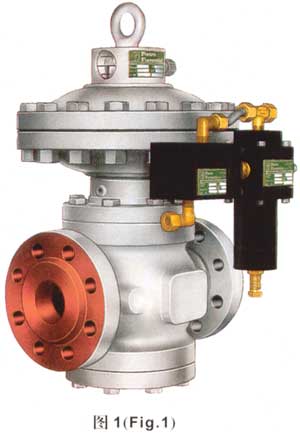

Reflun 819系列調壓器是用于中高壓的指揮器控制式調壓器(圖1)
這類調壓器是適用于經預先過濾的非腐蝕性燃?xì)庹{(diào)壓。
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
設計壓力 |
****到10MPa |
設計溫度 |
-10～+50℃ |
環境溫度 |
-20～+60℃ |
進口壓力范圍bpe |
0.05～8.5MPa |
最小工作壓差Wh |
0.03～6.0MPa(決定于所安裝的指揮器) |
精度等級AC |
最高達1 |
關閉壓力等級SG |
根據出口壓力不同，從3到1 |
供貨尺寸DN |
1"-2"-3"-4"-6"-8"10" |
法蘭 |
ANSI 150-300-600 RF或RTJ按ANSI B16.5
或按UNI 2282或DIN 2263的PN16 |
|
| |
|
| |
| |
|
|
| |

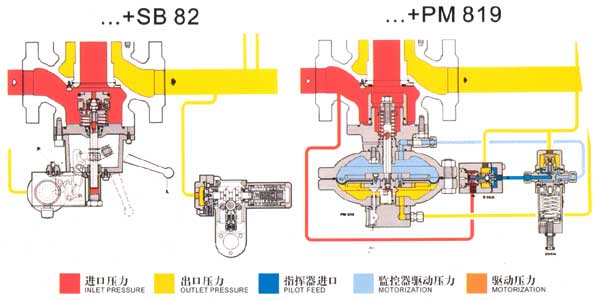

Reflux 819調壓器的模塊式設計，使得即使在安裝完調壓器之后，也不需改變殼體長度及對接尺寸，就能在同一閥體上安裝應急監控器(失效時關閉)或緊急切斷閥和消聲器。而且，它的“頂部裝入”式設計，可以對調壓器作定期維修，而不用將閥體從管線上拆下來。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
此消聲器可顯著降低調壓器的由減壓而產生的噪聲。裝有消聲器的REVAL182.曲線表明了在特定條件下消聲器的效果。
|
|
| |
|
|
|
| |
閥體 |
ANSI 300和600.用ASTM A352 LCB鑄鋼
ANSI 150和PN16用ASTM A216 WCB鑄鋼 |
殼體 |
ASTM A350 LF2鍛鋼 |
閥桿 |
AISI 416不銹鋼 |
啟閉件 |
DN≤3"，用AISI 303
DN≥4"，不銹鋼密封刃口和外表面鍍硬鉻的碳鋼 |
閥座 |
鋼+硫化橡膠 |
密封件 |
丁腈橡膠 |
接頭 |
按DIN 2353鍍鋅碳鋼 |
|
| |
以上所列為標準情況下的特性，根據特殊應用場合的要求，可以提供特殊的特性和材料。 |
| |
|
| |
| |
|
|
| |

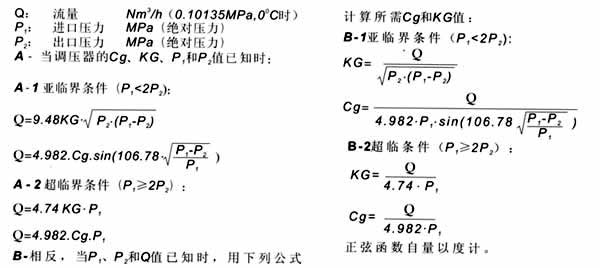

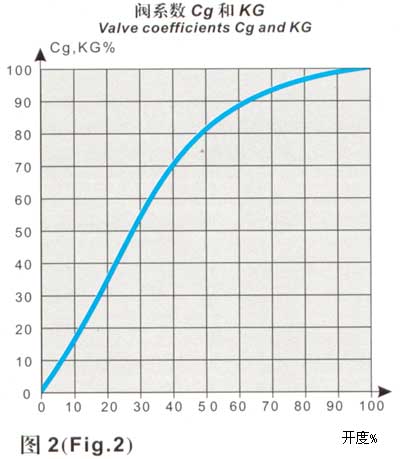

調壓器的尺寸通常根據閥系數Cg和流量系數KG來選擇。各種工作條件下閥全開時調壓器的流量可由下面的公式計算。其中：
|
|
| |
|
|
|
| |
|
| |
公稱直徑 |
25 |
50 |
90 |
100 |
150 |
200 |
250 |
Size |
1" |
2" |
3" |
4" |
6" |
8" |
10" |
Cg系數 |
575 |
2220 |
4937 |
8000 |
16607 |
25933 |
36525 |
KG系數 |
605 |
2335 |
5194 |
8426 |
17471 |
27282 |
38425 |
|
| |
|
| |
