-指揮器

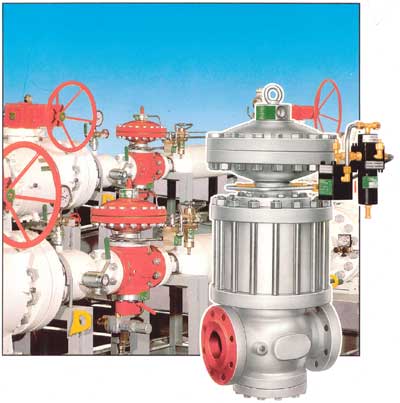

Reflux 819 調壓器配備了如下所列的200系列指揮器：
-204/,設定壓力范圍 Wh:0.03～4.3MPa
-205/,設定壓力范圍 Wh:0.03～4.3MPa
指揮器可以手動，也可遙控調整設定點
|
|
| |
|
|
|
| |
|
| |
指揮器類型 |
調整類型 |
.../A |
手動設定 |
.../D |
遙控電動調整 |
.../CS |
遙控信號氣動調整 |
|
| |
|
| |
| |
|
|
| |
當有必要在調壓環路中使用Reflux819調壓器時，可采用微流閥Fluid Control 896來指揮調壓器的開閉，該閥通過一個21～104KPa的壓力信號來控制。(具體特性見相關樣本)

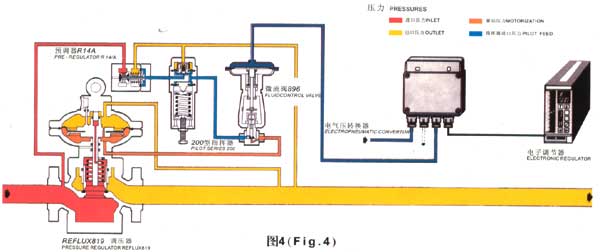

圖4是帶微流閥的指揮器系統的圖解。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
監控器是一種應急調壓器，只要主調壓器下游壓力上升到監控器的設定點時，就自動接替調壓器工作。
有兩種方案可供選擇：內裝式監控器和在線(串聯式)監控器
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |

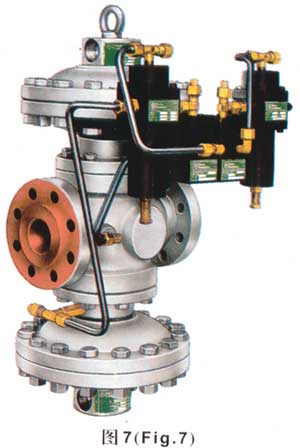

此監控器直接安裝在主調壓器閥體上(見圖7)，與調壓器共用一只閥體，但：
-它們各有自己的指揮器和伺服機構；
-它們?cè)谕婚y體的不同閥座上工作。
該系統的Cg系數和KG系數由以下兩部分組成：
-Reflux819
-PM 819內裝式監控器其總的系數大約為標準Reflux819的系數的93%。
這種結構的一大優點是不必改動管路就可以在已安裝好的標準的Reflux819調壓器上加裝PM819監控器。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
在這種結構中，監控器安裝在主調壓器的上游。盡管它們功能不同，但從機械構成和密封機構的觀點來看，它們實質上是一樣的。只是監控器出口設定壓力比主調壓器的出口設定壓力高一些。
加串聯監控器后整個系統的Cg系數和KG系數大概比單個調壓器低20%。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
SB82可裝在在線監控器或主調壓器Reflux819上(圖9).該系數的Cg系數和KG系數由以下兩部分組成：
- Reflux819
- SB 82內裝式緊急切斷閥
其總的系數約為標準Reflux819的系數的93%。可在不改動管道的情況下將切斷閥加裝到已安裝好的Reflux819調壓器上。
該內裝式緊急切斷閥的主要特性如下：
- 精度AG：設定值的±0.5%；
- 超壓和或欠壓介入；
- 手動按鈕操作；
- 可選擇氣動或電磁遙控；
- 人工復位，帶有由操縱桿驅動的內部旁路；
- 總體尺寸小
- 維修方便
- 可加裝閥位遠傳裝置
表格列出了可用的控制頭。
|
|
| |
|
|
|
| |
控制頭 |
102 |
103 |
104 |
105 |
工作壓力(MPa)
|
****壓力Pmax 增加設定范圍
|
0.02～0.5 |
0.2～2.2 |
1.5～4.4 |
3.0～8.8 |
最小壓力Pmax 下降設定范圍
|
0.004～0.07 |
0.02～0.4 |
0.16～0.8 |
0.32～1.6 |
控制頭 |
106 |
107 |
108 |
109 |
工作壓力(MPa)
|
****壓力Pmax 增加設定范圍
|
0.045～0.5 |
0.2～2.2 |
1.5～4.4 |
3.0～8.8 |
最小壓力Pmax 下降設定范圍
|
0.05～0.5 |
0.35～2.2 |
0.7～4.4 |
1.4～8.8 |
|
| |
|
| |
| |
|
|
| |
若要Reflux819調壓器正常工作，安裝時，主氣路和指揮器導壓管必須遵守某些規定，簡述如下：
a)過濾：從主干管過來的氣體須經充分過濾，同時確保嚴格清掃調壓器的進口管道，避免余留雜質。
b)預熱：當調壓器壓降相當大時，須充分加熱氣體，防止降壓中液態和固態水合物的生成。(切記：從調壓器進口到出口，壓力每降低0.1MPa，甲烷氣的溫度約降低0.4～0.5℃)
c)冷凝物收集器：天然氣有時含有微量液態氫化合物，可能阻礙指揮器的正常工作，幫在預調器供氣進口必須安裝一只冷凝物收集和排污系統。
d)壓力信號采集：為了正常工作，取壓點必須位于正確的位置。在調壓器和出口下游的取壓點之間，須有一段長度大于等于4倍出口管徑的管段；在取壓點之后，須有一段長度大于2倍出口管徑的管段。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
訂貨時請采用下列表示法：
---調壓器
REVAL182-尺寸規格-法蘭-進口壓力-出口壓力-流量(Nm3/h)-氣種
例：Reflux819-DN2"-ANSI 600RF-Pe=60～40-Pa=10-Q=10.000-天然氣
---監控器
在線監控器的訂貨表示法與標準調壓器相同。內裝式監控器表示法如下：
內裝式監控器PM819-尺寸規格-壓力等級-出口壓力
例：PM819-DN2"-ANSI600-Pa=11
---內裝式緊急切斷閥
SB82-尺寸規格-壓力等級-控制頭型號-欠壓切斷壓力-超斷壓力
例：SB82-DN2"--mod.103-max P11(無欠壓切斷要求)
---內裝式消聲器
內裝式消聲器DB819-尺寸規格-壓力等級
例：DB819-DN2"-ANSI600
---指揮器
指揮器型號-設定值-要求的被調壓力范圍
例：指揮器204/A-Pas=10-Wa=8-12
訂購備件時，請注明備件序號。
|
|
| |
|
|
|
| |
