YRT-3000A系列可燃?xì)怏w報警器/一般可燃?xì)怏w/烷、烯、醇、乙炔類 |
| |
|
| |
|
| |
| |
|
|
| |
YRT系列可燃?xì)怏w檢儀表廠廣泛應用于各類煉油廠、化工廠、油庫、液化氣站等易發生可燃?xì)怏w泄漏的場所，對這些場所進行常年的監測。

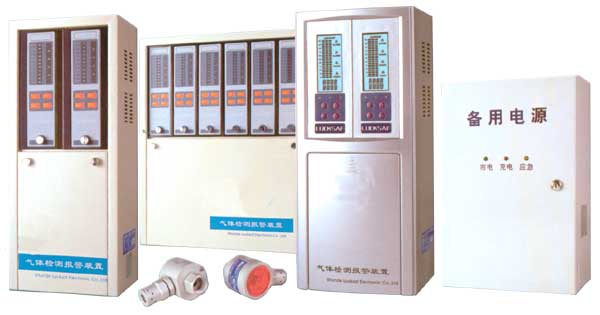

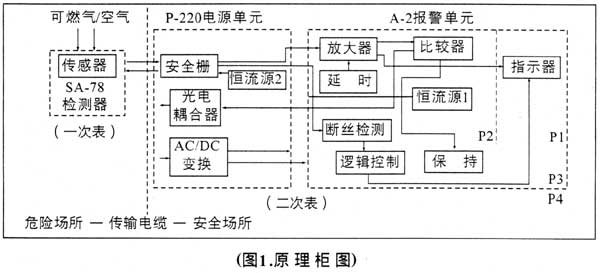

防爆式Y(jié)RT-3000A可燃?xì)怏w報警裝置分為兩個部分：檢測與報警。檢測器(一次表)安裝在可能發生氣體泄漏的危險場所，其核心元件是氣敏傳感器。二次表位于安全場所的值班室。一旦現場發生氣體泄漏，檢測信號立即是經傳輸電纜送到報警單元，其指示器顯示氣體濃度；當氣體濃度達到預定的報警點，報警單元發出聲、光報警信號、同時輸出的電信號可控制風機等設備來排除險情。
YRT-3000A型可燃?xì)怏w檢測儀表采用本質安全型防爆型式，現場中的檢測器與傳輸電纜被破壞，也不會引起爆炸。因此在使用中比其它型式的裝置更安全、更可靠。
YRT-3000A型可燃?xì)怏w檢測儀表的報警功能為高、低濃度二段報警。在0-100%LEL(可燃?xì)怏w爆炸下限)范圍內，可以選擇高低濃度二個報警點。例如使用一段報警控制信號來啟動風機，使用二段報警控制信號來關閉氣源。
YRT-3000A型可燃?xì)怏w檢測儀表符合國家現行標準--《GB3836.1-83爆炸性環境用防爆電氣設備·通用要求》，《GB3836.1-83爆炸性環境用防爆電氣設備·本質安全型電路和電氣安全設備'i'》之規定。
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
2.1.2名稱：可燃?xì)怏w檢測儀表
2.1.3型號及適用氣體：
YRT-3000A適用于檢測一般可燃?xì)怏w(烷類、烯類、醇類等，不適用于含有氫氣、乙炔、水煤氣、乙醛、乙基甲基醚、二乙醚、二丁醚、四氟乙烯、二硫化碳、硝酸乙酯的環境)
結構型式有盤裝式(以后綴“-P”表示)和壁掛式(以后綴“-W”表示)兩種結構型式，如
YRT-3000A-P表示盤裝式 （訂貨編號：0200-3000）；
YRT-3000A-W3表示三路壁掛式 （訂貨編號：0200-3030）；
YRT-3000A-W6表示三路壁掛式 （訂貨編號：0200-3060）； |
|
| |
|
|
|
| |
|
| |
|
| |
| |
|
|
| |
檢測器 N個
報警單元 N個
電源單元 N個
箱體 1個（壁掛式）/N個 （盤裝式）

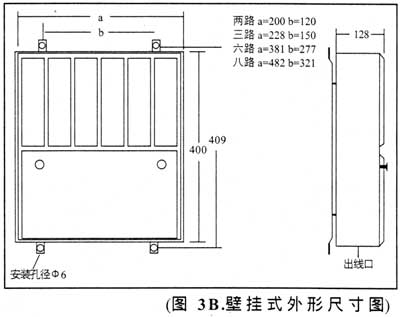

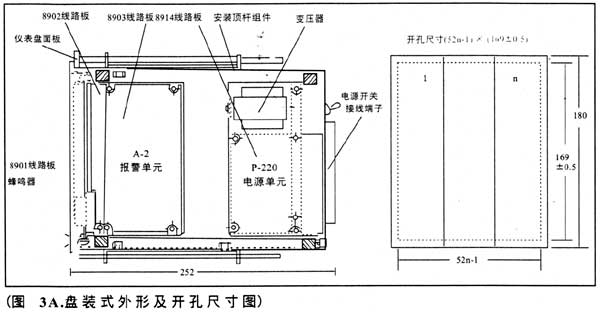

盤裝式儀表每路含檢測器一個、報警單元一個、電源單元一個、箱體1個，（參見圖3A）壁掛式儀表每套含檢測器N個、報警單元N個、電源單元N個、箱體1個，（參見圖3B）壁掛式箱體有2.3.6.8路四種規格，可裝入1-8個單元（以W1-8個單元）；訂貨編號以末兩位10-80表示；
立式機柜箱體根據用戶或設計要求定做，一般一個標準機柜能裝入20-40路報警儀表。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
2.3.1檢測器

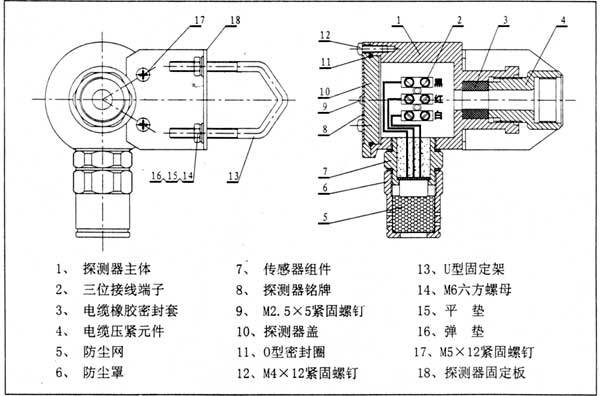

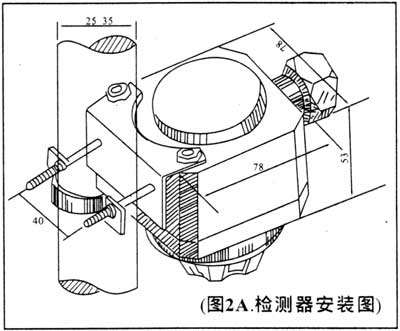

安裝尺寸參見圖2A及圖2B；進線接口螺紋M24×1.5；重量約2Kg
2.3.2箱體
安裝尺寸參見圖3A及圖3B；包括報警單元、電源單元
壁掛式重量：約12Kg/6路
盤裝式重量：約2Kg/路 |
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
2.4.1防爆級別：ibIIBT3
2.4.2測量范圍：0-100%LEL（可燃?xì)怏w爆炸下限）
2.4.3電源：AC220V±10% ,50/60HZ
功耗：<8W/路
2.4.4最遠傳輸距離（檢測器至報警單元）與電纜規格所《GB3836.4-83》規定，傳輸電纜的分布電感L與分布電容C應在以下范圍內：L<1.0毫享C<0.5微法；傳輸電纜的單芯電阻應<8歐姆，采用三芯橡膠電纜時，可參照下表： |
|
| |
|
|
|
| |
|
| |
芯線截面積 |
0.75mm2 |
1.00mm2 |
1.50mm2 |
2.50mm2 |
4.00mm2 |
最先傳輸距離 |
350m |
470m |
710m |
1180m |
1900m |
|
| |
| |
|
|
| |
2.4.5檢測器的型號與指標
型號：SA-78
型式：擴散器
靈敏度衰減速：<2%/月
連接尺寸：出線導管螺紋M24×1.5
關聯設備：A-2報警單元，P-220電源單元
2.4.6報警單元型號與指標
型號：A-2
報警響應時間：<15秒
報警設定值：第一段10-70%（任意可調）第二段30-90%（任意可調）
報警精度：10%以內
顯示精度：10%
顯示內容：0-100%LEL+段紅燈
預熱 綠燈閃爍
報警 綠燈閃爍、蜂鳴器間歇鳴叫
故障 黃燈常亮、蜂鳴器常鳴
2.4.7電源單元的型號與指標
型號：P-220
輸入電壓：AC220V±10%，50/60HZ
保險絲規格：0.75A
輸出電壓：DC18V、DC12V（至報警單元）
輸出控制信號：第一段報警 繼電器常開接點輸出（10A）
第一段報警 繼電器常開接點輸出（10A）
2.4.8使用環境
2.4.8.1報警部分
溫度范圍：0-45℃
濕度范圍：20-90%RH
2.4.8.2檢測器
溫度范圍：-30～+50℃
氣壓范圍：標準大氣壓強±10%
濕度范圍：間斷情況下0-99%RH
持續情況下15-90%RH
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
使用說明書
檢測器固定彎板件
安裝螺釘 |
|
| |
|
|
|
| |
|
| |
名稱 |
定貨編號 |
配氣器具QJ85L |
0600-4000 |
標準氣瓶（0.5%異丁烷/0.751） |
0600-4001 |
保險絲管 |
0600-4202 |
發光二級管 |
0600-4203 |
微動開關 |
0600-4204 |
氣敏傳感器（帶座）（GB813帶座） |
0600-4205 |
報警單元A-2 |
0600-4226 |
電源單元P220 |
0600-4227 |
檢測器SA-78 |
0600-4228 |
|
| |
