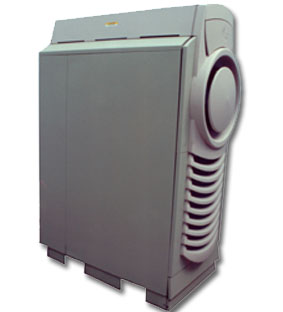

擁有Capstone C60微型渦輪機組的所有長期運作特點和好處
˙輪機體積細小，熱水熱回收系統裝置于NEMA3R機身內˙一體化電熱聯產系統監控
√入口水溫
√出口水溫
√水流狀態
˙溫度顯示在機組的顯示器上
˙多重溫度控制方式：
√供熱恒溫優先-電力輸出跟蹤用熱負荷（溫度控制優先）
√供電優先及恒溫追蹤-分流器跟蹤用熱負荷
˙多元I/O控制：
√ 4-20mA（0-5V）輸入的電力控制，外部水溫和水流量
√繼電器輸出控制外部水泵及流向門閥
˙無附設水泵
˙美國制造 |
|
|
|
| |
|
| |
|
|
|
|
˙適合商業和工業用途
˙電熱聯產可獲財務資助及折扣
˙最少的保養維修
˙無需儲存有害的潤滑劑，或昂貴的處理廢料
˙簡便排放批核手續
˙簡便系統連接
˙無須額外占地面積
˙在標準的60kw微型渦輪燃機上加高少于18寸
˙可在室內/室外安裝，避免額外建筑成本
˙簡單和成本有效的結合溫度負的，生產過程和建筑物的控制系統˙氣體排放遠低于傳統能源生產
˙相比傳統的供熱和供電系統有較大的能源效益
˙可彈性的選用水泵及位置，易于配置 |
|
|
|
|
|
|
|
|
| |
| |
|
|
|
|
|
| |
|
|
 |
|
燃料：
天然氣75-80psig*
高熱值849000kj/hr（804000Btu/hr）
一臺外在氣體壓縮機為入口壓力一樣低象0.2psig是一個可行的選擇

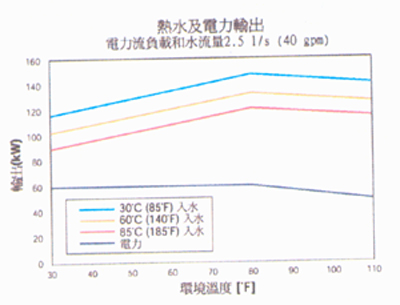

電力和熱力輸出：
60kw net (+0/-2)**
83kVA max @ 480V
115kW熱水輸出（+/-5）***
（392000Btu/hr）
效率（低熱值）
28% (+/-2) **電效率
82% (+/-4) 總效率
燃料用量（低熱值）：
12900jk（12200Btu）/kwh
排氣溫度：
370℃(700℉)max
排氣流量：
0.49kg/s(1.06ib/s)
*燃料熱值：36.1 to 42.1 MJ/m3(970 to 1130 Btu/scf)高熱值；天然氣，甲烷
**不包括選項壓縮機用電
***根據60℃（140℉）的水溫及2.5 l/s(40gpm)流量
|
|
|
|
|
|
| |
|
| |
|
|
|
|
眾所周知供電終止、工業動力系統不穩定對生產和發展嚴重不利，但人們沒有想到更好的電力解決方案，杜絕它發生。
有些國家地域遼闊，國家動力系統無法覆蓋部分地區，故常常出現供電不穩定或頻繁斷電的情況，這嚴重影響了經濟發展，并滋生了隱患事故存在。而且，近年隨著工業生產、計算（信息）中心、數據儲存系統等科技發展，對供電質量和安全性的要求達到了一個較高標準。
為改善供電效果，目前有一種有效的方法是利用傳統的燃油發電機，可是它并不十分可靠，總效率又低，而且造成嚴重黑煙、臭味及噪音等問題。至于傳統的中央動力基礎設施，就解決上述問題已經明顯力不從心，而且事實起來，工程龐大，更會造成更大量的空氣和噪音污染。
針對這種情況，全美公司研究推廣分布式能源系統。分布式能源可為任何地方的負載要求提供獨立的供電單元，不僅解決了高質量及安全的動力要求，且在經濟層面也是十分有競爭力。 |
|
|
|
|
|
| |
|
| |
|
|
|
|
分布式能源系統是一個低排放、耐用的能源解決方案，既節省開支，且用途甚廣。
分布式能源系統的核心是來自美國Capstone MicroTurbine(微型渦輪燃機) ，它是一極低排放微型燃機系統，既可獨立發電，又可與外部電網連接運行。其特色在于能減低能源成本，亦可提高能源的質量、安全性及耐用性。可為任何動力需求地方提供高質量、又安全的獨立供電單元。它是一種工藝先進、性能嚴謹?shù)臏u輪燃機，這適合各種動力發電機，如遙控、遠程監控、能源管理、聯合發電等。對于電熱聯產，它是通過排熱回收系統工作的，總效率最高可達90個百分點。
它具備兩大優勢：低排放和優良的耐用性。適合各種傳統燃料，并且揮發量和噪音產生量均是最低。它的壽命和耐性往往遠高于柴油發電機。通常交互式發電機之氧化氮的排放量最少為200ppm，而而微型渦輪燃機則****為9ppm；它并不用后燃處理，可稱得上是世界最環保之燃燒發電機。 |
|
|
|
|
|
| |
|
|
|
| |
應用 |
流體溫度 |
流體模式 |
住宅熱水 |
60-70℃（140-160℉） |
飲用水 |
洗衣場 |
60-70℃（140-160℉） |
飲用水 |
游泳池/浴池 |
25-45℃（75-115℉） |
氯化水（含中介的HX） |
鍋爐預熱 |
60-90℃（140-200℉） |
閉合回路水 |
樓宇熱空調 |
60-80℃（140-180℉） |
水或乙二醇混合 |
熱水推動制冷機 |
85-95℃（185-200℉） |
水或乙二醇混合 |
工業生產程序 |
10-95℃（50-200℉） |
水或乙二醇混合 |
|
| |
| |
