R200系列高壓器具有性能穩定，無噪音、閉合 嚴密和使用壽命等優點。其內置可調金屬活塞克服了軸流式調壓器的缺點，特制的閥座能確保閥體不被天然氣中的雜質所腐蝕。R200還有如下優點：
●只需簡單地更換指揮器，就能改裝成高壓 放散閥。
●用戶可先裝內置濾網來有效防止大顆粒雜質進入主閥體。
●指揮器入口的過濾能防止管道中的雜質進入指揮器。
|
| |
|
|
| |
|
|
 |
調壓器 |
| |
|

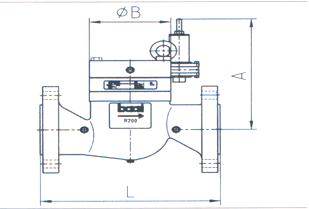

R200型調壓器尺寸圖 |
| |
|
|
| ●閉合嚴密 |
| R200設計獨特的閥座能夠有效防止閥座密封被腐蝕，大大延長了閥體壽命。即使在很低的溫度下，R200也能閉合嚴密。 |
| |
| ●無噪音操作 |
| R200采用專利設計并加裝了消音器中。將噪音降低到了最低程度。根椐用戶的環境要求。噪聲可降低多達40DB(A)。另外，R200的多通道歉技術能夠確保調壓器幾乎無噪音 |
| |
| ●維護成本低 |

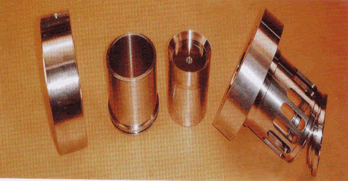

| R200獨特設計的活塞可避免膜片磨損或破裂，其所氣體通道可使氣流通過調壓時不會對閥座產生沖擊，從而確保較長的維修周期。 |
| |
| ●O型圈設計 |
| R200采用專利彈性0型圈代替墊圈，從而減少了維修及裝配時間。 |
| |
| ●維護簡便 |
| R200頂部入口的設計便于用戶對調壓器內部配件在線檢測，縮短維修時間。 |
| |
| ●壓力調節精確 |
| R200所配置指揮器具有很寬的出口壓力調節范圍和很高的高壓精度可使出口壓力穩定而精確 |
| |
|
|
|
| |
|
●綜合數據 |
|
|
|
| 型號 |
R200系列 |
| 壓力等級 |
ANSI 150 |
ANSI 300 |
ANSI 600 |
| 進口壓力范圍 |
3~19 |
3~50 |
100 |
| 出口壓力范圍 |
1~19 |
1~50 |
1~60 |
| 工作溫度(℃) |
-20~60 |
| 環境溫度(℃) |
-30~60 |
|
| |
|
●流量系數(Cg值) |
|
|
|
公稱直徑 |
Cg值 |
英寸 |
毫米 |
R200/R200 M |
R200/R200(S)-M |
2" |
50 |
2000 |
1210 |
3" |
80 |
4000 |
2800 |
4" |
100 |
6760 |
4970 |
|
| |
|
●尺寸（毫米）和重量（千克） |
|
|
|
公稱直徑 |
ANSI 300 |
ANSI 600 |
英寸 |
毫米 |
A |
B |
L |
重量 |
A |
B |
L |
重量 |
2" |
50 |
290 |
130 |
267 |
35 |
290 |
130 |
292 |
41 |
3" |
80 |
325 |
165 |
318 |
57 |
325 |
165 |
356 |
63 |
4" |
100 |
350 |
195 |
356 |
86 |
350 |
195 |
432 |
106 |
|
| |
|
●材料規格 |
|
|
|
部件 |
材料 |
動密封0型圈 |
FPM |
靜密封0型圈 |
NBR |
活塞 |
AISI 31 |
導套 |
AISI 431 |
消音器 |
金屬泡沫 |
閥體 |
A216 WCB |
法蘭 |
S355J2G3或A216-WCB |
|
|
