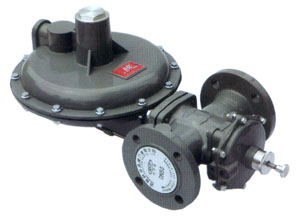

| 用途 |
|
| |
| |
|
|
| |
● RTZ-31/50FQ系列直接作用式調壓器適用于民用樓幢 調壓及中、小型公服用戶場所的調壓穩壓。
● 適用介質：天然氣、人工煤氣、液化石油氣。
● 符合GB16802-1997《城鎮燃氣調壓器》標準。 |
|
| |
|
|
|
 |
|
| |
| 主要技術參數 |
|
| |
| |
|
|
| |
● 進口壓力范圍 P1： 0.05～0.4MPa
● 出口壓力范圍 P2： l～5KPa (50FQ-150)
l～15KPa (50FQ-250、50FQ-400)
● 穩 壓 精 度δP2： ±l5%
● 關 閉 壓 力 Pb ： ≤1.2P2n
● 工 作 溫 度 t ： -20～60℃
● 口 徑 ： DN50×DN50(50FQ-150、50FQ-250)
DN50×DN65(50FQ-400) |
|
| |
|
|
|
|
| |
| 特點 |
|
| |
| |
|
|
| |
● 內置超壓切斷閥
● 自力式氣動控制
● 切斷精度 ≤±5%
● 反應時間 ≤ 1秒
● 人工復位
● 內置式安全放散(液化石油氣無放散)
|
|
| |
|
|
|
| |
| 結構尺寸(單位:mm) |
|
| |
型號 |
L |
B |
C |
E |
E1 |
H |
H1 |
進口法蘭 |
出口法蘭 |
50FQ-150 |
120 |
- |
180 |
258 |
138 |
154 |
104 |
DN50 |
DN50 |
50FQ-250 |
184 |
- |
180 |
258 |
138 |
160 |
104 |
DN50 |
DN50 |
50FQ-400 |
120 |
106 |
180 |
366 |
138 |
154 |
104 |
DN50 |
DN65 |
|
| |
| 流量表 |
|
| |
|
|
出口壓力KPa |
進口壓力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
42 |
65 |
83 |
89 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
3 |
41 |
65 |
83 |
89 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
5 |
36 |
65 |
82 |
85 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
8 |
30 |
65 |
81 |
87 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
10 |
20 |
60 |
75 |
87 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
15 |
20 |
55 |
75 |
85 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
|
| |
|
|
出口壓力
KPa |
進口壓力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
75 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
3 |
73 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
5 |
70 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
8 |
62 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
10 |
50 |
90 |
75 |
87 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
15 |
40 |
85 |
100 |
85 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
|
| |
|
|
出口壓力
KPa |
進口壓力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
3 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
5 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
8 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
10 |
90 |
100 |
140 |
175 |
210 |
215 |
260 |
300 |
380 |
380 |
380 |
15 |
85 |
95 |
140 |
175 |
200 |
215 |
260 |
300 |
380 |
380 |
380 |
|
| |

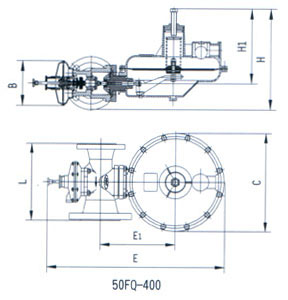

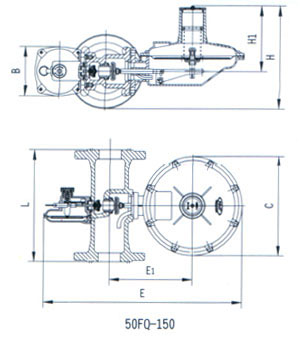

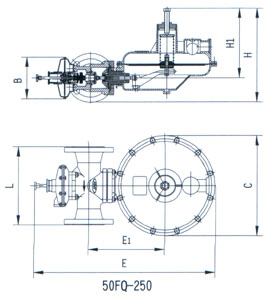

| 結構尺寸圖 |
|
| |
|
