五、流量換算
流量計所顯示的讀數值為管道當時氣體實際工作壓力和溫度狀況下的體積流量，如要得到標準狀況（101325Pa 20℃）下的體積流量，可按下工進行換算：
Q標=293.15/101325*P/T*Q實
其中：Q標——標準狀況下的體積流量（m3/h）
Q實——當時實際工作狀況下的體積流量（m3/h）
P——當時管道中氣體的實際絕對壓力，若計量過程中壓力有波動，則為管道中氣體實際平均絕對壓力（Pa）
P=P表+P'
P表——當時壓力計讀出的氣體平均表壓（Pa）
P'——當時當?shù)氐拇髿鈮毫Γ≒a）
T——當時管道中氣體的實際絕對溫度，若計量過程中溫度有波動，則為管道中氣體實際平均絕對溫度（K）
T=t+273.15K
t——當時溫度計讀出的氣體平均攝氏溫度（℃） |
|

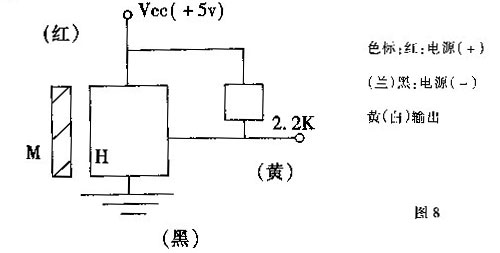

六、霍爾傳感器使用說明
霍爾傳感器是利用霍爾效應原理把轉速轉變電量，當粘附在物體上的磁鋼接近于霍爾傳感器應面達到動作距離時，霍爾傳感器既可接觸產生檢測信號。與JLQ流量計配套可實現對管道流動氣體進行測量和檢測。
本傳感器的基本參數：
1、通徑與脈部數（見表1）
2、工作電壓 4.5-24VDC(典型工作電壓+5V)
3、負載電流 25mA
4、工作溫度 -24——+55℃
5、輸出信號 方波
霍爾傳感器發出的信號是典型的開關量，其輸出波形前后沿陡直，可以直接驅動晶體管，可按硅TTL、HTL、MOS等集成電路。
|
 |
|
| |
| 七、JLQ氣體流量計和過濾器單件重量（Kg） |
 |
氣體流量計 |
過濾器 |
0.6Mpa |
1.6Mpa |
0.6Mpa |
1.6Mpa |
|
JLQD-25 |
(20)13.5
(30)6.2
|
13.5
6.2 |
3 |
3 |
|
JLQD-50 |
(鋁)14.1 |
- |
10 |
鋼23
鐵15 |
31 |
31 |
|
JLQ-80 |
(鋁)16.3 |
- |
18 |
30 |
50 |
60 |
|
JLQ-100 |
|
78 |
29 |
36 |
|
JLQ-150 |
(350)75 |
107 |
38 |
70 |
(500)86.5 |
|
JLQ-200 |
180 |
296 |
48 |
120 |
|
JLQ-250 |
(1000)223 |
335 |
70 |
160 |
(1600)243 |
- |
|
JLQ-400 |
1120 |
- |
138 |
- |
|
JLQ-600 |
|
- |
|
- |
|
|
八、JLQ氣體流量計過濾器尺寸

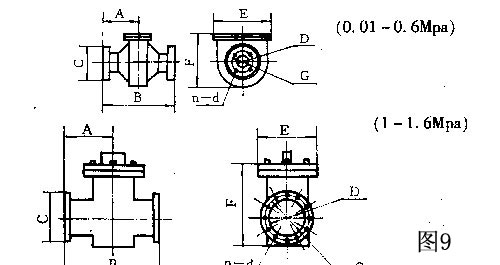

JLQ氣體流量計都配有相同規格的過濾器其規格尺寸見附表IV，V，其結構型式見圖9 |
 |
| |
|
