● 適配各類燃?xì)庑孤﹫缶?/p>
● 三維可調支架和大扭矩，使機械手能適配4分、6分、1寸、1.25寸、1.5寸和不同型號的新舊燃?xì)馇蜷y。
● 也適用于其他氣體、液體閥門自控。
● 用于管道燃?xì)馇蜷y，無需更改燃?xì)夤艿涝O(shè)計配置，新舊燃?xì)夤艿谰m用，安裝維修也可以不用麻煩燃?xì)夤尽?/p>
● 配以燃?xì)怃撈繉Ｓ们蜷y，用于瓶裝燃?xì)獾淖钥亍?/p>
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 直流12V、24V，交流12V安全電壓；絕緣、密封、阻燃外殼；抗無線電干擾。
● 燃?xì)庑孤﹫缶瘯r，快捷可靠自動關閉入戶總閥，徹底切斷氣源，高度安全。
● 電動、手動兼容，使機械手能自動及按鈕電動開關，在停電、維修時可手動開關閥門，倍增安全方便。
● 使用方便，壽命長。
|
|
| |
|
|
|
| |
|
1、概 述
2、選型指南
3、技術參數
4、安裝指南
|
5、使用指南
6、處警指南
7、故障指南
8、售后服務 |
|
|
|
|

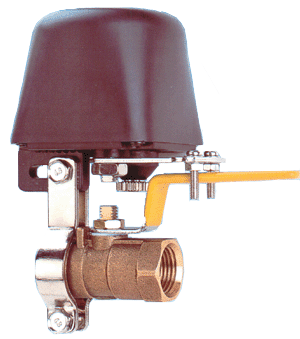

 SS2015系列閥門控制機械手示意圖 |
|
| |
|
| |
| |
|
|
| |
適用范圍：
·用于燃?xì)夤艿狼蜷y的自動控制、電動和手動開關。
·配以燃?xì)怃撈繉Ｓ们蜷y，可用于瓶裝燃?xì)獾淖詣涌刂啤?br>
·可和各類燃?xì)鈭缶髀?lián)接配套。
·也適用于其它氣體、液體等閥門自控的各種場合。
性能特點：
·適配性
三維可調支架和大扭矩，使機械手能適配4分、6分、8分、l時、1．25時、1．5時不同型號的新舊燃?xì)馇蜷y。安裝方便，無須更改燃?xì)夤艿涝渲茫脩艨勺孕邪惭b。
·安全性
采用直流或交流12V、24V安全電壓；自動關閥動作快捷可靠，報警時自動關閉入戶總閥，徹底切斷氣源，高度安全；采用絕緣密封阻燃外殼；抗無線電干擾；特別采用專利技術的電動、手動轉換離合器，使機械手能自動及按鈕電動開關，在停電、維修時可手動開關閥門，倍增安全
·結構緊湊，外型美觀
為確保您安全、正確使用，在安裝使用前，請您務必詳細閱讀本說明書。
|
|
| |
|
|
|
|
|
|
|
|
| |

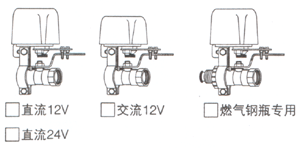

閥門控制機械手型式
直流12V或24V為‘‘+”紅、“一”黑色引線；
交流12V為 紅、黑色引線，與燃?xì)鈭缶鞯妮敵鲎詣雨P(guān)閥引線聯接。
|
|
|
| |
|
|

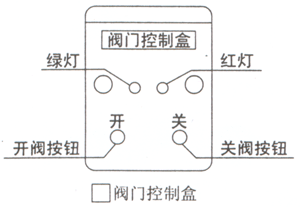

閥門控制盒
|
習慣于入戶總球閥常開的用戶， 無須選用閥門控
制盒。
習慣于經常關閉 入戶總球閥的用戶，可選用本閥
門控制盒。
DC+端子接燃?xì)鈭缶鱀Cl2V或24V電流輸出“+”極
DC-端子接燃?xì)鈭缶鱀Cl2V或24V電流輸出“一”極
OFF端子接燃?xì)鈭缶鱀Cl2V或24V高電平／正脈沖自動
關閥輸出信號
OUT+端子接機械手“+”紅色引線
OUT-端子接機械手“一”黑色引線
|
|
|
| |
|
| |
| |
|
|
| |
1 工作環境：溫度：-25℃>--+85℃ 濕度：<95％
2 額定電壓：DCl2V 工作電壓：DC8V-16V
3 額定電流：100mA 工作電流：20mA-300mA
4 額定功率：1．2W 工作功率：0．24W-3．6W
5 閥門壓力：1．6MPa DC24V 12V-26V
6 閥門規格：4分、6分、8分、1時、1．25時、1．5時
7 自動關閥時間6-20秒 電動開閥時間6~20秒
8 絕緣電阻：>20M Ω
9 耐壓：DC600V
10 抗無線電干擾。
Il 帶自動、手動轉換離合器。
12 凈重：340(+50)g，帶鋼瓶專用閥門637(+50)g
毛重：370(+50)g，帶鋼瓶專用閥門666(+50)g
13 外型尺寸：100mm×90mm×70mm |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

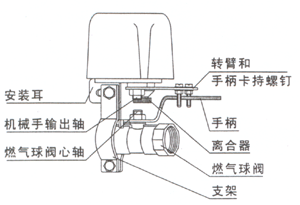

1、對管道燃?xì)庥脩簦谠霊艨偳蜷y應盡量設計安裝在便于手動開關操作的位置。閥門控制機械手應裝于原入戶總?cè)細馇蜷y上，兩片支架半圓部夾持著閥門無手柄一端的六萬或八萬上，兩片支架長柄夾持住機械手的安裝耳，注意帶螺孔的一片支架的長柄端部應夾在安裝耳有導向條的一側，用兩只M6*16的六角螺栓擰入支架兩端螺孔，將兩支架初步裝好，先不要擰緊螺栓：將兩轉臂螺釘對稱卡持好閥門手柄兩側邊，用十字螺絲起和7#又扳手?jǐn)Q緊兩只M4螺母；此時注意調節支架三維位置，使機械手輸出軸和閥門軸中心線盡量同軸線；用10#叉扳手或梅花扳手，最好用套筒扳手?jǐn)Q緊兩只M6*16六角螺栓。機械手外殼不要緊貼墻面，應距墻面一手掌厚(20mm)以上安裝。機械手電流引線和燃?xì)鈭缶麟娏鬏敵鲆�聯接，紅色接“+”極，黑色接“一”極。

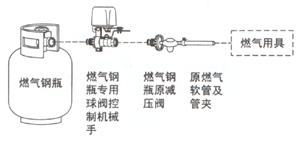

2、瓶燃?xì)庥脩簦瑧?yīng)將原減壓閥擰下，將帶鋼瓶專用球 閥的機械手裝于原鋼瓶角閥和減壓閥之間，擰緊即 可。(圖示如下：) 機械手電流引線的聯接同4．1
3、若選用閥門控制盒，應用螺釘或不干膠安裝于離機械手和燃?xì)鈭缶魑恢眠m中便于操作的墻壁上。
4、機械手與燃?xì)鈭缶鞯囊皇鴥筛�；若選用閥門控制盒，與機械手之間的一束兩根、與燃?xì)鈭缶髦g的一束三根引線：均可考慮預埋管線暗裝或明裝。每根引線截面積0．3mm"。
|
|
| |
|
|
|
| |
|
|
|
| |
1、當有燃?xì)庑孤瑘缶髀暪鈭缶瘯r，閥門控制機械手可同時自動關閉入戶總?cè)細馇蜷y，徹底切斷氣源。高度安全。
2、燃?xì)庑孤⿻r，如遇停電或自動關閥故障，可立即拉下離合器，手動關閥，倍增安全。(詳見使用指南1、2）。 |
|
|
| |
|
| |
| |
|
|
| |
1、當燃?xì)鈭缶魈幱陬A(yù)熱或監控狀態，此時由于停電、檢測、維修、安全等需要，可拉下閥門控制機械手的離合器，手動開關燃?xì)馇蜷y(詳見5．3說明，手動關閥與開閥，離合器的操作要點相同。)
2、當燃?xì)庑孤細鈭缶鲌缶瘯r，機械手可自動關閉燃?xì)馇蜷y，切斷氣源。
3、當燃?xì)鈭缶魍Ｖ箞缶瘯r，可用手指捏著機械手的滾花圓螺母拉下離合器，并保持不要松開手指，90。轉動手柄，手動開閥復位；直到手柄開足至止點，再松開圓螺母，輕微撥動手柄，離合器可彈回復位。
4、定期檢測方法每年或者發現閥門有明顯阻滯時，手動拉下機械手離合器，手扳閥門手柄，90。往返轉動數次，用以防止燃?xì)馇蜷y開關阻滯。
5、若選用閥門控制盒，可方便地輕觸按鈕，開關入戶總球閥。閥門開關過程中或全開時綠燈亮；閥門全關時紅燈亮。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、閥門控制機械手不能自動動作，應檢查引線、接頭是否斷損；如無外部斷損，請通知燃?xì)鈭缶鞴⿷?yīng)商。
2、燃?xì)忾y門開關卡死，可拉下離合器，用手扳閥門手柄，用力作90。往返開關閥門動l作，直至閥門能順利90。開關到位：如仍不能排除故障，請通知氣體供應商。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、本公司承諾，凡本公司閥門控制機械手產品如確因質量問題，均可享受三個月包換，一年免費保修，終身維修的售后服務。 '
2、為減少人為問題，安裝使用時請詳細閱讀本說明書，有下列情況之一，為有償維修或更換：
·沒有按照本說明書安裝、使用，而造成的故障或損壞。
·因異常電壓、異常溫度、進水、火燒、其它天災等不可抗力造成的故障或損壞。
·對本產品人為分解、拆裝、改造、機械損傷引起的故障或損壞。 |
|
| |
|
|
|
| |
| |
