簡介：

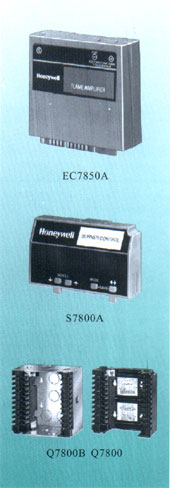

Honeywell公司的7800系列燃燒控制器可用于大、中型燃燒設備。它包括燃燒程序控制器（EC7800或RM7800），火焰信號放大器，信息顯示面板，前吹掃時間控制插片及通電機座等部件組成。與其它燃燒控制產品相比，具有以下特點：
◆ 通過部件的組合，可獲和極強的通用性。
◆ 燃燒過程記錄。 ◆ 動態部件自檢。
◆ 過程信號的遠傳及端控制。 ◆ 狀態顯示及報警顯示，報警處理提示。
|
|
| |
|
|
|
|
 |
|
| |
 |
|
| |
|
|
| |
一般性能
強大功能。7800系列燃燒程序控制器提供的功能包括：燃燒過程控制，火焰監測，系統狀態顯示，安全連鎖檢查和內部電壓檢查，系統和部件自我診斷及故障鎖定，掉電后非易失性燃燒過程及狀態記錄。五個發光二極管顯示了工作狀態的信息，包括：開始，點火，火焰對建立，主燃燒器點燃，報警。顯示面板的顯示信息為英文。
使用特性：
◆ 用電范圍：電壓：220V～240Vac（+10%/15%，50或60Hz）
◆ 消耗電功率：****10W，****輸出：2000VA，保險絲：20A
◆ 環境狀態：-40～60℃ ，溫度85%，0.5G重力加速度；
◆ 外形尺寸：中心控制器0.73Kg，顯示面板0.113Kg
◆ 注意：火焰探測器的選用必須與相應有火焰信號放大器配合使用，具體選用
方法可參考火焰信號放大器部分。
◆ 產品論證機構：本產品已被以下歐洲認證：
a、燃氣使用論證（90/269/EEG） b、低電壓論證（73/23/EEG）
c、EMC論證（89/336/EEG） d、GASTEC論證（CE-63AP3070/1）
◆ 安裝：控制器可以安裝于Q7800機座上。為了滿足EN60730的要求，控制板安
裝型必須安裝在符合IP40級防護的地方。
|
|
| |
|
|
|
|
| |
|
| |
| 火焰信號放大器 |
可選用火焰信號探測器 |
| 類型 |
自檢 |
型號 |
火焰失敗反應時間 |
燃料 |
火焰探測器類型 |
| 整流型 |
無自檢 |
R7847A |
1-2秒 |
氣 |
離子控針 |
| 動態自檢 |
R7847B |
1-2秒 |
氣 |
離子控針 |
| 紅外線 |
無自檢 |
R7848A |
3秒 |
油、煤 |
紅外C7015 |
| 動態自檢 |
R7848B |
3秒 |
油、煤 |
紅外C7015 |
| 紫外線 |
動態自檢 |
R7849A |
1-2秒 |
氣、油 |
紫外C7035/C7027 |
| 動態自檢 |
R7849B |
1-2秒 |
氣、油 |
紫外C7035/C7027 |
| 動態自檢 |
R7847B |
3秒 |
氣、油 |
紫外C7012A，C |
| 動態自檢 |
R7847C |
3秒 |
氣、油 |
紫外C7012A，C |
| 動態自檢 |
R7886A |
3秒 |
氣、油、煤 |
紫外C7012A，C |
|
| |
|
| |
| |
|
|
| |
◆ 20字英文真空熒光管顯示。顯示的信息包括：1、程序狀態 2、程序時間 3、控制狀態 4、中斷/報警狀態 5、火
焰信號強度 6、操作的全部循環 7、操作的全部時間 8、最近的六次火焰失敗記錄，包括如下信息 9、自診斷信
息。
◆ 現場或遠距離的操作和火焰失敗信息顯示。
◆ 可遠置的復位開關。
◆ 使用特性：1、用電范圍：13Vdc（+20%～-15%），7W電耗。2、環境溫度：-40～60℃，溫度85%，0.5G
◆ 訂貨型號說明：S7800A1001英語顯示。
◆ 外形尺寸：W*H*D：132*73*23mm。
|
|
| |
|
|
|
| |
|
| |
| 型號 |
時間 |
型號 |
時間 |
型號 |
時間 |
| ST7800A1005 |
2 sec |
ST7800A1054 |
60 sec |
ST7800A1104 |
9.0 min |
| ST7800A1013 |
7 sec |
ST7800A1062 |
90 sec |
ST7800A1112 |
12.0 min |
| ST7800A1021 |
10 sec |
ST7800A1070 |
2.5 min |
ST7800A1120 |
15.0 min |
| ST7800A1039 |
30 sec |
ST7800A1088 |
4.0 min |
ST7800A1138 |
22.0 min |
| ST7800A1047 |
40 sec |
ST7800A1096 |
6.0 min |
ST7800A1146 |
30.0 min |
|
| |
