節能的創新技術
在日益嚴格的節能市場的需求下，CUENOD貴諾燃燒集她多年的經驗研發了上代節能產品。
CuenothermC系列燃?xì)馊紵鞑捎米钚驴萍佳兄瞥龈咝剩\(yùn)行寧?kù)o安全，環保節能的背后一代產品。 |
|
新一代CuenothermC系列高品質燃燒器在研發階段運用了一系列的先進的技術；精密的加工制造，配件的精挑細選，認真的裝配，嚴格的測試和無故障排查程序保證了產品的完美性能。
|
|
| |
|
|
|
|
|
| |
|
| |
 |
|
| |
|
|
|
|
| |

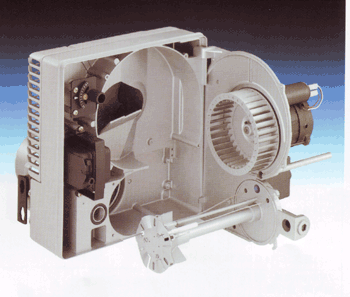

高效的送風和吸風系統保證了良好的燃燒效果，降低了運行噪音。
CUENOD貴諾經過了大量空氣動力實驗，研發出空氣再噴射系統。
該燃燒器應用類似于汽車動力學中的“turbo”技術，在空氣的出風口處獲得能量，并再次送入吸風系統，這樣就提高了送風的風壓。
這種組合了空氣再次噴射系統，新一代貴諾燃燒元件，調節裝置和精良的 |
|
加工，制造出出色的設備：
★熱效率超過92%
★消除了震動和波動
★減少了啟動進的突震和加快了火焰的穩定
★增強了燃燒器的預調性
★增強了燃燒器的預調性
另外，該燃燒器在停機時，風門擋板關閉，防止冷風吸入爐膛。所有擋板CuenothermC系列兩級式燃燒器都具備這一功能。 |
|
| |
|
|
|
|
|
|
|
|
| |
| |
|
|
| |
寬廣的適用范圍，適用新的或已有鍋爐
不同的貴諾CuenothermC系列燃燒器適用于新的或已有的鍋爐。
貴諾Cuenotherm系列燃燒機采用最新工藝和安全標準設計制造，并且合理利用能量，在不降低舒適性的前提下降低能耗，是您理想的產品選擇。 |
|
| |
|
|
|
|
|
|
| |
|
| |
|
| |
| |
|
|
|
|
| |
一般的燃燒器無法滿足高標準無故障的運行，只有這種兩級式燃燒器適用于這種高品質的發熱設備。
該兩級式燃燒器確保：
★ 即時點
★ 火滿中安裝方的功率要求，
|
|
★ 最小的煙氣阻力，
★ 合理利用能量，
★ 運行非常寧?kù)o。

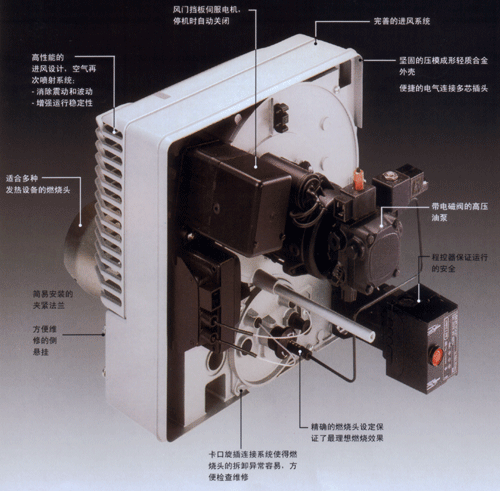

貴諾Cuenotherm兩級式燃燒器安裝有3個位置的風門伺服電機，第一級，第二級和燃燒停機時的風門關閉位置。
|
|
| |
|
|
|
|
|
| |
|
|
|
| |
| |
|
|
| |

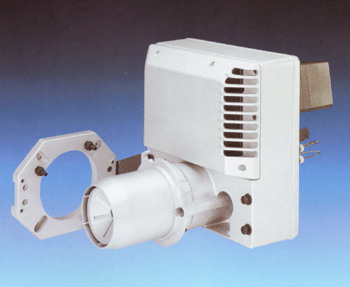

★ 該燃燒器通過一個夾緊法蘭安裝于鍋爐前面板，適合新鍋爐和已有的鍋爐。
★ 該夾緊法蘭設計為與燃燒器成一輕微角度，以保證殘留的油能流進爐膛。
★ 卡口旋插連接系統使得燃燒頭的拆卸異常容易，方便檢查維修。
★ 多頭電氣連接插頭（兩級式有兩個）避免了接線錯誤。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
★ 先進的外殼設計，保證了進風系統，燃燒裝置，不同的電氣元件和機械元件都極易檢修。
★ 所有電氣連接采用插頭式連接。
★ 工廠出廠設定提供了初始狀態下最佳的參考設定。
★ 精確的風門擋板和燃燒頭設定，確保了該燃燒器適應不同的功率要求。
★ 精確的燃燒頭設定和風門刻度保證了該燃燒器滿足使用者特殊的安裝要求。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
高品質，高性能，高效率和可靠性是CUENOD貴諾燃燒器運行舒適性和降低成本的關鍵。
高品質和最新工藝的貴諾Cuenotherm系列燃燒器能夠降低油耗和維修費用，保證您能盡快收回總投資成本。 |
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
| |
 |
|
 |
|
鍋爐前面板開孔 |
 |
| 型號 |
ØD3 |
ØD3 |
C10
C14 |
110至125
125至140 |
140至160
170至185 |
|
|
| |
|
|
| |
注意：該燃燒器可以機體底朝上安裝
外型尺寸
燒器的邊側需留有最小0.6m的維修空間。
鍋爐房通風
燃燒器最少需要1.2m3/kWh的新鮮空氣。 |
|
| |
|
|
|
|
| 型號 |
A |
B |
C |
ØE |
F |
G |
H |
L |
M |
P |
T1 |
T2 |
| C10 |
314 |
175 |
376 |
100 |
263 |
61 |
70 |
185 |
180 |
900 |
103 |
223 |
| C14 |
115 |
220 |
160 |
105 |
225 |
|
|
| |
|
| |
| |
|
|
| |
該燃燒器和外殼一個包裝發運，大約25kg ,包括以下內容：
★ 一包安裝附件
★ 文件，包括：
-操作手冊
-電路圖
-鍋爐連接法蘭
-質量保證書
|
|
| |
|
|
|
|
功率： |
| 功率 |
C10 |
C14 |
| 最小 |
最大 |
最小 |
最大 |
| 燃燒器 （KW） |
60 |
110 |
70 |
150 |
| 最小 每1級 （KW） |
60 |
|
70 |
|
| 鍋爐 （KW） |
55，2 |
101，2 |
64，4 |
138，0 |
| 耗油量 |
5，05 |
9，72 |
5，90 |
12，64 |
| 輕油耗油量在10C和粘度9，0cst,熱值Hi=11，86（KWh/kg） |
|
|
| |
|
| |
| 油路連接 |
|
H
(m) |
L(m) |
雙管
油泵601/h最大 |
| Ø6/8 |
Ø6/10mm |
4
3
2
1
0.5
0
0.
-1
-2
-3
|
17
14
12
10
9
8
7
6
4
-
|
54
47
40
34
31
27
24
21
14
8
|
|
|
| |
|
|
| |
電氣連接
|
|
| |
電氣系統安裝必須符合NF C 15.100標準和其他現行標準和規。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修時，必須完全關斷電源。
電源接至端子N(中線)和L1(7芯插頭上)之間。
將手動安全溫控器（或壓力開關）與相電源串聯。
為安全起見，如果沒有中線或是線有阻阻抗，必須使用絕緣變壓器和30mA差動電路斷路器。該回路必須使用6.3 A延時保險，最小電線傳導截面1.5mm2 。
|
|
| |
|
|
|
 |
|
| |
| 海拔高度修正值 |
| 油泵 吸油（H+）或壓力（H-） |
| 海拔高度 |
H修正值 |
| 0-500 |
0 |
| 501-800 |
0.5 |
| 801-1300 |
1.0 |
| 1301-1800 |
1.5 |
| 1801-2200 |
2.0 |
例：海拔1100m,H修正值=1m，H實際=2m。
H吸油修正值后值：2+1=3m
H壓力修正值后值：2-1=1m
在表中，根據油箱至油泵的油管長度選擇油管直徑Ø。
吸油時，若H修正值大于4m,必須使用中間管道泵，但壓力不得超過2bar。 |
|
|
| |
|
|
| |
油路連接 |
|
| |
隨機提供兩根1.15m長的軟油管，一根進油，一根回油至油箱。
給油管留有一定裕量，方便安裝和移動燃燒器。
C10和C14所使用的燃油在溫度10。C時，燃油密度0.84 ,熱值11，86kWh/kg。
管道必須經過泄漏檢測，根據長度L和進油高度H按表選擇相應的管路。
燃油在溫度20。C時，燃油密度0.80，海拔500m進長度L包括一個手閥，一個單向閥和四個彎頭。
|
|
| |
|
|
|
|
| |
| |
|
|
| |

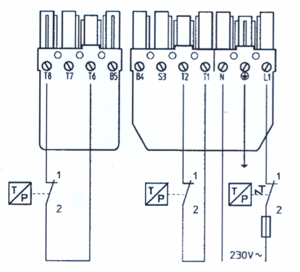

接線 |
|
| |
單級式，兩級式和AGP®燃燒器：
7芯插頭
T1和T2端子之間接溫度或壓力控制開關。
兩級式燃燒器：
4芯插頭
-T6和T8端子控制“滿負荷”或“關”
-T6，和T8端子通過溫度或壓力控制“滿負荷”或“關”。
|
|
| |
|
|
|
|
 |
|
| |
