創新技術使得燃燒器更加便于操控
中型加熱設備中使用的燃燒器必須滿足以下五個關鍵要求：
-簡單易于操作，
-運行簡便快捷，
-可靠高效的調節設定，
-能量的合理利用，
-污染排放低。

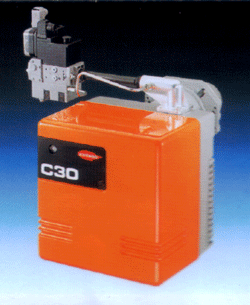

C.30 GX燃燒器采用了創新的MDE系統,該技術可以隨時查詢?nèi)紵鬟\(yùn)行參數和啟動狀態技術細節。 |
|
該燃燒器完全按照歐洲標準EN676設計研發和生產。
CUENOD貴諾燃燒器嚴格按照質量認證AFAQISO 9001生產制造
所有CUENOD貴諾燃燒器都獲得CE認證，滿足各項歐洲相關標準，包括CE鍋爐能效標準92/42/EEC。 |
|
| |
|
|
|
|
|
|
 |
|
| |
|
| |
 |
|
| |
|
|
| |

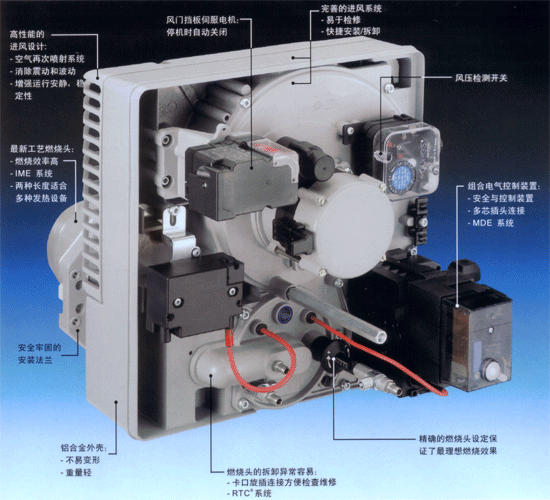

多功能組合設計，先進的燃燒頭技術和燃燒頭設定記憶系統（RTC®）確保：
★完全可拆卸。
★維修簡便快捷。
★不需拆卸燃燒器，只需一個步驟便可以拆下燃燒頭所有部件（短和長火管）。
★維護調整時，能夠記憶所有****設定值。
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
CUENOD發展和完善的AGP®系統已經成為燃?xì)馊紵鞯膶?zhuān)利技術。此項技術用于我們中型和大功率燃燒器上。
使用此項技術的燃燒器可保證：
★ 完全穩定的空氣-燃?xì)饣旌希?br>
★ 在任何輸出功率燃燒均可達到很高的連續的CO2比例，
★ 精確控制過量空氣， 完美運用了冷凝發熱裝置。
AGP®系統還可自動修正以下?tīng)顩r：
★ 燃?xì)庹?fù)壓力波動，
★ 由電壓波動引起的和由大氣變化引起的空氣壓力改變，
★ 根據爐膛背壓變化輸出功率，特別在點火期間。 |
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
|
|
| Low Nox 低氮氧化物燃燒頭 |
| |
先進的鍋爐燃燒技術和大量的加熱設備技術經驗積累，貴諾研發了新一代先進進風系統燃燒器：
★ 啟動階段燃燒快速穩定，
★ 運行平穩安靜（獨立進風系統）
★ 減少爐膛氣阻力波動對燃燒的影響。 |
|
燃燒多級噴射（IME）系統和先進進風設計燃燒頭，提高了燃燒空氣速度，可均勻混合燃料縮短燃燒時間，從而降低氮氧化物的產生。
燃燒天然氣Nox排放低于80mg/kWh,適用于大多數標準結構鍋爐（詳細資料請聯系我們）。 |
|
| |
|
|
|
|
|
|
 |
|
| |
|
|
| |
|
| |
|
|
| |
獨特的結構設計和包裝提供：
★ 快速且可靠地適應各種發熱設備。
★ 安裝快捷。
★ 準確無誤的連接。
★ 準確安裝無須多余步驟：在出廠前經過組裝和泄漏檢測。
★ 燃燒頭和伺服電機設定調整，都有明白精確的指示。 |
|
| |
|
|
|
|
| |
|
|
|
| |
|
| |
|
|
| |
該燃燒器適用20或300mbar天然氣和37到150mbar的液化石油氣。
所有安全控制元件組合在一起：
★ 過渡器
★ 燃?xì)鈮毫﹂_(kāi)關
★ 安全閥
★ 主閥
★ 壓力調節器
燃?xì)饨M合閥可裝于燃燒器向左或者向右，上側（機體大頭在下）或者下側（機體大頭在上）。 |
|
| |
|
|
|
|
| |
|
|
|
| |
|
| |
|
|
| |
運行參數記錄：
該燃燒器裝有創新的運行系統，可以隨時查看運行記錄。
該系統提供兩種類型參數：
1-“既時”信息
-燃燒器啟動周期
-供電測量值
-火焰信號測量值
2“-儲存”信息
-燃燒器運行參數，包括總運行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電腦讀取信息，然后這些信息可以發送到運行系統中，便于維護。 |
|
| |
|
|
|
|
| |
|
|
|
| |
|
| |
|
|
| |
該燃燒器和外殼一個包裝發運，大約25kg ,包括以下內容：
★ 一包安裝附件
★ 鍋爐連接法蘭
★ 帶內置過濾器的燃?xì)饨M合閥
★ 文件，包括：
-操作手冊
-電路圖
-系統圖
-質量保證書
–燃燒器底朝上安裝時所用的帖牌 |
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
燒器的邊側需留有最小0.6m的維修空間。
鍋爐房通風
燃燒器最少需要1.2m3/kWh的新鮮空氣。
注意：該燃燒器可以機體底朝上安裝
|
|
| |
|
|
|
|

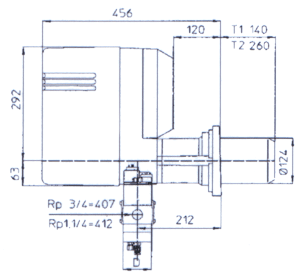

| 燃?xì)忾y |
燃?xì)鈮毫?/td>
| 調節方式 |
A |
C |
D |
F |
G |
| 407 |
300mb |
單級式
兩級式
AGP®
|
46
46
102 |
140
214
180
|
92
92
73 |
425
425
419 |
330
400
317 |
| 412 |
20mb |
單級式
兩級式
AGP® |
55
55
100 |
160
254
169 |
116
114
96 |
450
450
452 |
350
440
320 |
|
鍋爐前面板開孔
| Øa |
Øb |
c |
d |
| 130-140 |
172-184 |
M8 |
45。 |
粗體：推薦直徑Ø |
|
| |
|
| |
| |
| |
C.30GX
單級式
CE 49 AU 2752 |
C.30GX
兩級式和AGP®
CE 49 AU 2752 |
| 最小 |
**** |
最小 |
**** |
燃燒器 KW
最小 第1級 KW
鍋爐 KW
|
200
/
184 |
300
/
276 |
200
100
184
|
300
/
276 |
|
|
| |
鍋爐功率按熱效率為92%計算，僅供參考。 |
|
|
| |
|
| |
| |
|
|
| |
根據鍋爐尺寸和安裝狀況，燃燒器的機體可以安裝于：
★ 機體正常位
★ 機體底朝上
保證燃燒器周?chē)凶銐蚓S修空間。
無論燃燒器機體進朝上或朝下燃?xì)饨M合閥均可安裝于燃燒器的左側或右側。
除去調壓站的影響后，供氣管道選擇，在供氣壓力為20和37mbar時阻力損失在0.5到1mbar 之間;在供氣壓力為150和300mbar時阻力損失在5到10mbar之間.
供氣管道尺寸必須大于過濾器尺寸。
如表所示,燃燒器****功率時燃?xì)饬髁俊?/p> |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
說明：
F4 限低壓燃?xì)鈮毫﹂_(kāi)關
F6 風壓開關
M1 燃燒器電機
T1 點火變壓器
Y10 伺服電機
Y13 主燃?xì)忾y
Y15 安全燃?xì)忾y
101 風機
103 風門擋板
104 壓力調節
106 過濾器
108 手閥(選擇件)
110 燃?xì)鈬姽?br>
113 進風柵格
119.1 燃?xì)鈮毫Ψ祲嚎?br>
119.2 爐膛壓力返壓口
119.3 風壓返壓口
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
電氣系統安裝必須符合NF C 15.100標準和其他現行標準和規范。
特別注意的是燃燒器的電源開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
電源接至端子N(中線)和L1(7芯插頭上)之間.
將手動安全溫控器(或壓力開關)與相電源串聯。
為安全起見，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30mA的差動電路斷路器。該回路必須使用6.3A延時保險,最小電線傳導截面1.5mm2。
|
|
| |
|
|
|
|
|
| 燃?xì)饬髁?/td>
| |
鍋爐房通風 |
燃?xì)饬髁縨3/h
燃?xì)夥N類 |
C.30GX |
天然氣H類
NCV=9,45kWh/m3
|
31.7 |
天然氣H類
NCV=8,13kWh/m3 |
36.90 |
天然氣H類
NCV=24,44kWh/m3 |
12.27 |
|
|
燃燒器最少需要1.2m3/kWh的新鮮空氣。 |
| |
在15。C和1013mbar大氣壓下。 |
|
| |
| C.30 GX 單級式 |
 |
| C.30 GX 兩級式 |
 |
| C.30 GX AGP®. |
 |
|
|
| |
|
| |
| |
|
|
|
|
|
|
| |
運行
單級式燃燒器
只有一個流量功率。
根據燃燒負荷要求，通過燃燒器的點火和停機來調節負荷“滿負荷”和“關”
|
|
兩級式燃燒器
有兩個流量功率。
可以調節：
-“滿負荷”或“關”，在負荷輸出增多時，可以有兩級功率來避免頻繁啟動。
-“滿負荷”或“低負荷”，在負荷輸出很小時，采用低負荷輸出。
|
|
AGP®燃燒器
啟動后（大約額定負荷的15%），負荷在兩個流量間比例增加。
可以調節：
-“滿負荷”或“關”，輸出逐級增加（20-30秒）。
-通過AGP®系統控制輸出。
-“滿負荷”或“低負荷”，這種設定不僅僅是AGP®的特點，而且能在低負荷時節約能量。
-“比例式”燃燒器的負荷可以設定到任何需要負荷點。
|
|
| |
|
|
|
|
|
|
|
| |
|
| |
| |
|
|
| |
單級式，兩級式和AGP®燃燒器：
7芯插頭
T1和T2端子之間接溫度或壓力控制開關
兩級式燃燒器：
4芯插頭
-T6和T8端子控制“滿負荷”或“關”
-T6，T7和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”或“低負荷”。
GAP®燃燒器
-T6和T8端子控制“滿負荷”或“關”
-T6，T7和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”或“低負荷”。
-T6，T7和T8端子接3位PID“比例”調節控制。
|
|
| |
|
|
|
|
 |
|
| |
