創新技術使得燃燒器更加便于操控
中型加熱設備中使用的燃燒器必須滿足以下五個關鍵要求：
-簡單易于操作，
-運行簡便快捷，
-可靠高效的調節設定，
-能量的合理利用，
-污染排放低。
C.20 GX和C.24 GX燃燒器采用了創新的MDE®系統,該技術可以隨時查詢燃燒器運行參數和啟動狀態技術細節。
|
|
該燃燒器完全按照歐洲標準EN 676設計研發和生產。
CUENOD貴諾燃燒器嚴格按照質量認證AFAQISO 9001生產制造
所有CUENOD貴諾燃燒器都獲得CE認證，滿足各項歐洲相關標準，包括CE鍋爐能效標準92/42/EEC。 |
|
| |
|
|
|
|
|
|
 |
|
| |
|
| |
 |
|
| |
|
|
| |

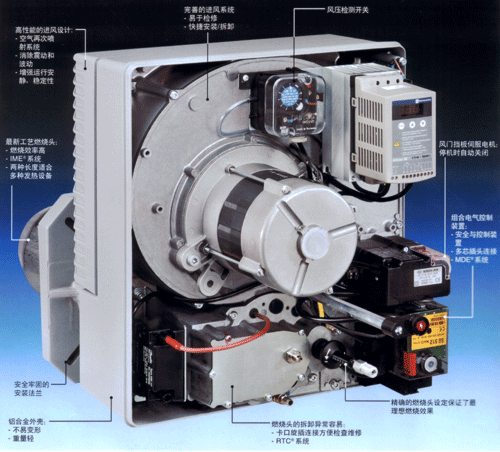

多功能組合設計，先進的燃燒頭技術和燃燒頭設定記憶系統（RTC®）確保：
★完全可拆卸。
★維修簡便快捷。
★不需拆卸燃燒器，只需一個步驟便可以拆下燃燒頭所有部件（短和長火管）。
★維護調整時，能夠記憶所有最佳設定值。
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
CUENOD發展和完善的AGP®系統已經成為燃氣燃燒器的專利技術。此項技術用于我們中型和大功率燃燒器上。
使用此項技術的燃燒器可保證：
★ 完全穩定的空氣-燃氣混合，
★ 在任何輸出功率燃燒均可達到很高的連續的CO2比例，
★ 精確控制過量空氣， 完美運用了冷凝發熱裝置。
AGP®系統還可自動修正以下狀況：
★ 燃氣正負壓力波動，
★ 由電壓波動引起的和由大氣變化引起的空氣壓力改變，
★ 根據爐膛背壓變化輸出功率，特別在點火期間。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
| |
|
|
|
|
| Low Nox 低氮氧化物燃燒頭 |
| |
先進的鍋爐燃燒技術和大量的加熱設備技術經驗積累，貴諾研發了新一代先進進風系統燃燒器：
★ 啟動階段燃燒快速穩定，
★ 運行平穩安靜（獨立進風系統）
★ 減少爐膛氣阻力波動對燃燒的影響。 |
|
燃燒多級噴射（IME）系統和先進進風設計燃燒頭，提高了燃燒空氣速度，可均勻混合燃料縮短燃燒時間，從而降低氮氧化物的產生。
燃燒天然氣Nox排放低于80mg/kWh,適用于大多數標準結構鍋爐（詳細資料請聯系我們）。 |
|
| |
|
|
|
|
|
|
|
|
| |
|
|
| |
|
| |
|
|
| |
獨特的結構設計和包裝提供：
★ 快速且可靠地適應各種發熱設備。
★ 安裝快捷。
★ 準確無誤的連接。
★ 準確安裝無須多余步驟：在出廠前經過組裝和泄漏檢測。
★ 燃燒頭和伺服電機設定調整，都有明白精確的指示。 |
|
| |
|
|
|
|
| |
|
|
|
| |
|
| |
|
|
| |
該燃燒器適用20或300mbar天然氣和37到150mbar的液化石油氣。
所有安全控制元件組合在一起：
★ 過渡器
★ 燃氣壓力開關
★ 安全閥
★ 主閥
★ 壓力調節器
燃氣組合閥可裝于燃燒器向左或者向右，上側（機體大頭在下）或者下側（機體大頭在上）。 |
|
| |
|
|
|
|
| |
|
|
|
|
| |
| |
|
|
|
|
| |
運行參數記錄：
該燃燒器裝有創新的運行系統，可以隨時查看運行記錄。
該系統提供兩種類型參數：
1-“既時”信息
-燃燒器啟動周期
-供電測量值
-火焰信號測量值
|
|
2“-儲存”信息
-燃燒器運行參數，包括總運行時間
-使用程序狀況
這些信息，即時可以查看，可以通過裝有CUENOCOM軟件的手提電腦讀取信息，然后這些信息可以發送到運行系統中，便于維護。 |
|
| |
|
|
|
|
|
| |
|
| |
|
| |
|
| |
| |
|
|
| |
燒器的邊側需留有最小0.6m的維修空間。
鍋爐房通風
燃燒器最少需要1.2m3/kWh的新鮮空氣。
燃氣組合閥
該組合閥只能水平安裝,朝左側或朝右側。
注意：該燃燒器可以機體底朝上安裝
|
|
| |
|
|
|
 |
| Øa |
Øb |
c |
d |
| 155 |
180-270 |
M10 |
45。 |
|
|
|
|
| |
|
| |
| |
|
|
| |

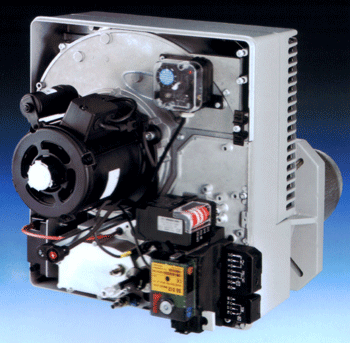

該燃燒器分三個包裝發運，根據型號大約重量45到50kg，包括以下內容：

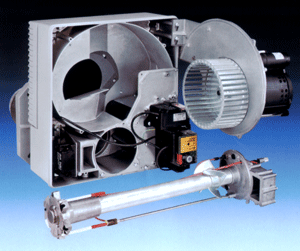

燃燒器本體：
★組合電氣控制面板
★ 鍋爐連接法蘭
★ 文件，包括：
★ 操作手冊
★ 電路圖和系統圖
★ 質量保證書
燃燒頭組件：
–鍋爐面板連接件，緊固件
燃所組合閥：
-閥體和控制部件
|
|
| |
|
|
|
| |
| |
C.43GX
兩級式和AGP®
CE 49 BL 3115 |
C.54GX
AGP®
CE 49 BL 3115 |
C.60GX
AGP®
CE 49 BL 3115 |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
燃燒器 KW
最小 第1級 KW
鍋爐 KW
|
260
90
240 |
430
400 |
310
120
285 |
540
500 |
410
140
380 |
600
555 |
|
| 鍋爐功率按熱效率為92%計算，僅供參考。 |
|
| |
|
|
| |
|
| |
| |
|
|
| |
根據鍋爐尺寸和安裝狀況，燃燒器的機體可以安裝于：
★機體正常位
★機體底朝上
除去調壓站的影響后，供氣管道選擇，在供氣壓力為20和37mbar時阻力損失在0.5到1mbar 之間;在供氣壓力為150和300mbar時阻力損失在5到10mbar之間。
如表所示,燃燒器最大功率時燃氣流量。 |
|
| |
|
|
|
|
| 燃氣流量： |
燃氣流量m3/h
燃氣種類 |
C.43GX |
C.54GX |
C.60GX |
天然氣H類
NCV=9,45kWh/m3
|
45.5 |
57.14 |
63.49 |
天然氣H類
NCV=8,13kWh/m3 |
52.89 |
66.42 |
73.80 |
天然氣H類
NCV=24,44kWh/m3 |
17.59 |
22.09 |
24.55 |
|
|
|
| |
|
| |
| |

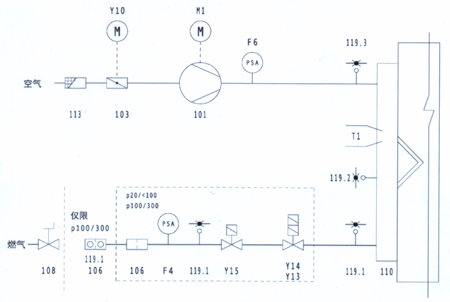

| C.43GX兩級式 |
 |

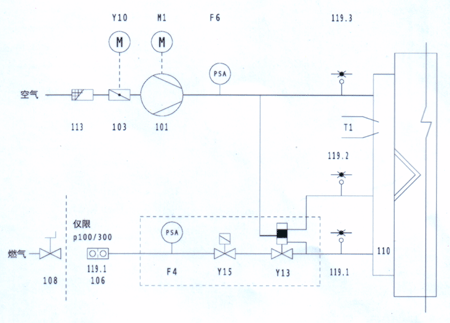

| C.43GX-C.54GX-C.60GX AGP® |
 |
|
|
說明：
F4 限低壓燃氣壓力開關
F6 風壓開關
M1 燃燒器電機
T1 點火變壓器
Y10 伺服電機
Y13 主燃氣閥
Y15 安全燃氣閥
101 風機
103 風門擋板
104 壓力調節
106 過濾器
108 手閥(選擇件)
110 燃氣噴管
113 進風柵格
119.1 燃氣壓力返壓口
119.2 爐膛壓力返壓口
119.3 風壓返壓口 |
|
| |
|
| |
| |
|
|
| |
電氣系統安裝必須符合NF C 15.100標準和其他現行標準和規范。
特別注意的是燃燒器的電源開關必須能夠滿足總電量的要求，在維修關斷時，必須完全絕緣。
電源接至端子N(中線)和L1(7芯插頭上)之間。
將手動安全溫控器(或壓力開關)與相電源串聯。
為安全起見，如果沒有中線或中線有阻抗，必須使用絕緣變壓器和30mA的差動電路斷路器。該回路必須使用6.3A延時保險,最小電線傳導截面1.5mm2。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
★ 兩級式燃燒器
有兩個流量功率。
可以調節：
-“滿負荷”或“關”，在負荷輸出增多時，可以有兩級
功率來避免頻繁啟動。
-“滿負荷”或“低負荷”，在負荷輸出很小時，采用低
負荷輸出。
★ AGP®燃燒器
啟動后（大約額定負荷的15%），負荷在兩個流量間比例增加。
可以調節：
-“滿負荷”或“關”，輸出逐級增加（20-30秒）。
- 通過AGP®系統控制輸出。
-“滿負荷”或“低負荷”，這種設定不僅僅是AGP®的特
點，而且能在低負荷時節約能量。
-“比例式”燃燒器的負荷可以設定到任何需要負荷點。
|
|
| |
|
|
|
|
 |
|
| |
|
| |
 |
|
| |
|
|
| |

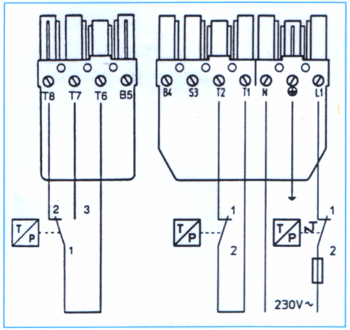

7芯插頭
兩級式和AGP®燃燒器：
T1和T2端子之間接溫度或壓力控制開關
4芯插頭
兩級式燃燒器：
-T6和T8端子控制“滿負荷”或“關”
-T6，T7和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”或“低負荷”。
GAP®燃燒器
-T6和T8端子控制“滿負荷”或“關”
-T6，T7和T8端子通過溫度或壓力控制接上兩位接觸器控制“滿負荷”或“低負荷”。
-T6，T7和T8端子接3位PID“比例”調節控制。
|
|
| |
|
|
|
|
| |
