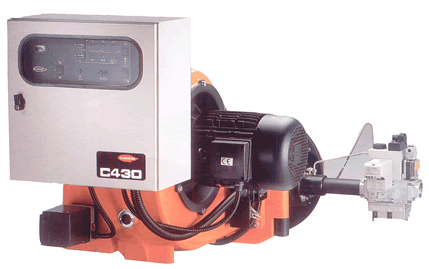

燃燒器C.280到C.430適用于"中等功率"：設備上。這是CENOD貴諾燃燒器在民用和工業領域大功率燃燒器
經驗和技術的應用。
C280到C430低氮氧化合物燃燒器輸出功率和其他性能同標準燃燒器輸出功率和其他性能同標準燃燒器一樣。
C280到C430燃?xì)馊紵髋渲昧薃GP系統(空氣-燃?xì)獗壤刂?和IME系統(多級噴射。)通過空氣信號，此類燃燒器可提供兩級漸進控制或者選裝PID電子調節儀實現比例控制，有效減少了污染排放(Low NOx低氮氧化合物)。CUENOD貴諾在這一領域已經研發了1800-4600KW功率范圍的燃燒器。 |
| |
|
| |
|
| |
| |
|
|
CUENOD貴諾發展和完善的AGP系統已經成為燃?xì)馊紵械膶＠夹g(shù)。此項技術用于我們中型和高功率燃燒器上。
使用此項技術的燃燒器可保證：
● 完全穩定的空氣-燃?xì)饣旌稀?br>
● 所有的燃燒器在任何輸出功率燃燒均可達到到很高的
連接的CO2比例
● 精確控制過量空氣，完美運用于半信半疑發熱裝置。
AGP系統還可自動修正以下狀況：
● 燃?xì)庹?fù)壓力波動。
● 根據燃燒器背壓變化而改變的輸出功率，特別在點火
期間 |
| |
|
|
| |
| |
|
| |
|
| |
|
|

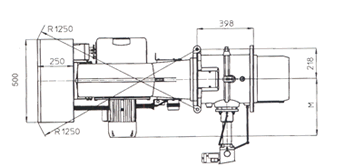

燃燒器可以用于正壓或負壓燃燒室的燃燒裝置，有兩個不同尺寸燃燒頭可選。根據不同的燃?xì)鉄嶂嫡_調整燃燒頭，此燃燒器可適用于不同的燃?xì)狻?br>

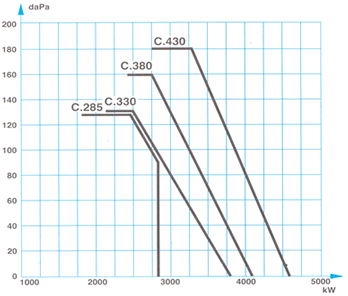

C.285 G 1800-2850kW
最小，第1級：500kW
C.330 G 2100-3800kW
最小，第1級：500kW
C.380 G 2400-4100kW
最小，第1級：600kW
C.430 G 2800-4600kW
最小，第1級：700kW
特點：
全自動關風擋板伺服馬達(30秒90°)
程控器： LFL 1.333
火焰檢測：電離探針
|
| |
|
| |
|
| |
|
| |
|
| |
| |
|
|
燃燒器包裝成三件，托盤運輸，重量根據型號平均在120和370公斤。
燃燒器本體：
鍋爐連接法蘭，
隨機文件，包括：
-操作手冊
-電路圖
-質量證明

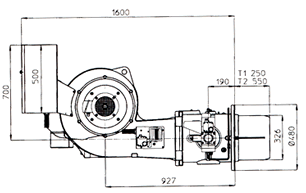

燃燒頭：
螺栓和鍋爐連接附在燃燒頭的一個袋中。
|
| |
|
|
| |
|
| |
|
| |
| |
|
|

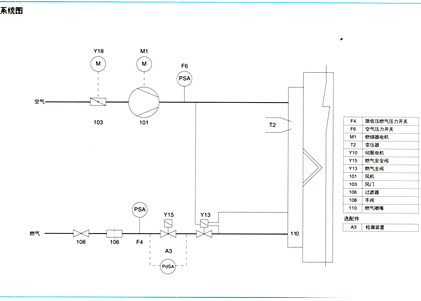

燃?xì)猓?br>
除去調壓站的影響后，供氣管設計需保證管阻損失不超過5-10mbar。
供氣管路直徑必須大于過濾器直徑。
以下數據顯示在15℃和1013mbar狀態下燃燒器****輸出功率的標準流量。
出廠前組合閥，過濾器，壓力開關等已經組裝，預先接線并通過檢測。 |
| |
|
| |

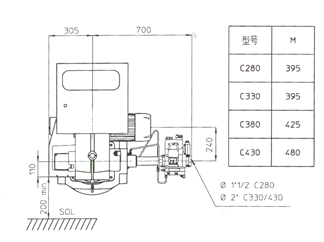

燃?xì)夥N類 |
C.285
DN 50/ DN 65
|
C.330
DN 50/ DN 80
|
C.380
DN 50/ DN 65
|
C.430
DN 50/ DN 65 |
| 天然氣Hm ⒊/h |
250 |
335 |
360 |
410 |
| 天燃?xì)釲m ⒊/h |
295 |
390 |
420 |
475 |
| 液化石油氣 kg/h |
220 |
290 |
315 |
365 |
|
| |
|
| |
|
| |
| |
|
|
電氣系統安裝必須符合NF C 15.100標準和其它現行標準和規范。
特別注意的是燃燒器的電源主開關必須能夠滿足總電量的要求，在維修時，必須完全關斷電源。

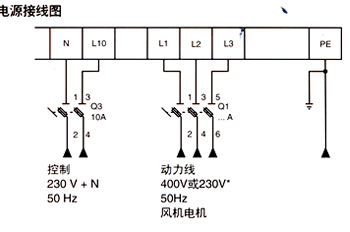

電源連接：
見“電源接線”圖。
-控制電路：電源接至端子N(中線)和L10(相線)之間。為安全起見，當使用230V三相電源，如果沒有中線或中線阻抗必須使用絕緣變壓器和30mA的差動電路斷路器
此回路必須用10A保險絲保護。
-動力電路：端子L1，L2和L3，必須用AM保險絲保護，如表所示。
控制電路連接(在調試前)：

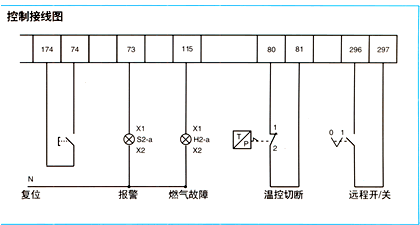

見“控制接線”圖
|
| |
|
|
| |
|
| |
|
| |
| |
燃燒器 |
C.285 |
C.330 |
C.380 |
C.430 |
電機 |
功率 |
W |
4 |
4 |
5,5 |
11 |
風機 |
保險A |
400V |
16 |
16 |
16 |
25 |
230V |
20 |
20 |
25 |
40 |
|
| |
|
| |
|
| |
| |
|
|
AGP燃?xì)馊紵鳎?br>
啟動后(約15%流量)，輸出功率漸進提高，輸出兩種不同流量。
可調整為：
●“滿負荷”和“低負荷”：此設定是APG系統特有優點，通過降低負荷節約能源。
●“比例調節”：燃燒器輸出功率需求決定，提供了寬廣范圍的先進功能給發熱設備。
-根據環境狀況調節發熱設備輸出溫度。
-調節發熱設備輸出溫度滿足現有設定。
-根據發熱設輸出溫度滿足設備使用中所需的持續的或變化的溫度，通過AGP系統調節燃燒器。
-平行調節多個發熱器設備以后適應逐漸減少的或持續的溫度需求。
-聯合調節燃燒器，泵組和鍋爐而得到持續的，變化的等所要求的溫度 |
| |
|
| |
|
| |
| |
|
|

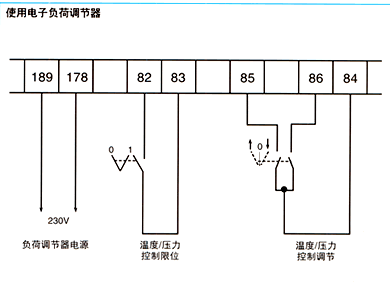

● 使用溫控器(壓力開關)：使用三線接觸達到“滿負荷”和
低負荷流量
● 使用電子負荷調節器實現“比例式”帶導線由兩部分組成
方便安裝使用。安裝在電控箱內，在控制面板右側。更多
細節請參考相關手冊
|
| |
|
|
| |
|
| |
|
| |
| |
|
|

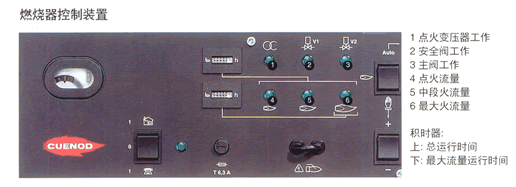

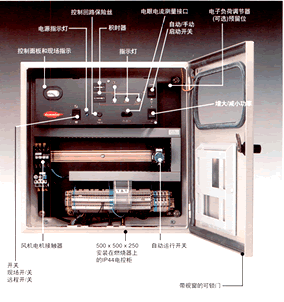

電控柜說明：
該電控柜適用于CUENOD貴諾單體或分體中高功率燃燒器上�？梢赃h(yuǎn)程控制動行，該電控柜極好適應各種加熱設備，設計簡便，可操作性和可視性極佳。
所有燃燒器提供標準遠程控制系統。可選擇安裝遠程信息設備
電氣端子排
-左側：
內部排線
-中間：
(紅色端子)
低壓電氣連接，控制等。
-右側：
外部接線
三相電源3*400V或3*240V
|
| |
|
|
| |
| |
|
|
標準供貨
● IP44電控柜
-500*500*250
● 程控器
● 電機接觸器
● 自動動行開關
● 控制面板和現場指示裝置
● 遠程控制接線
● 電子負荷調節器接線
● 積時器(見前頁)
● 遠程控制預在燃燒器上預先串連接線，
可用來控制燃燒器開和關
|
選擇件：
電子負荷調節器：
帶預先接好的電纜和安裝于控制面板
右側的連桿和螺釘。
拆卸下控制面板：
用于遠程信號的單柱兩位開關的4個開。
關端子
特殊用途：
請向我們咨詢
|
| |
|
