一、概述

LWQ系統氣體渦輪流量計是一種用于測量氣體流量的速度式儀表，適用于測量各種燃氣及工業領域中的各種單相氣體，如天然氣、丙烷、丁烷、乙烯、空氣、氮氣等。由于儀表精度高、重復性好、安裝使用方便等特點，廣泛應用于石油、化工、城市燃氣、冶金、礦山等部門。
本流量計執行國家JJG 198-94《速度式流量計檢定規程》和Q/ZCY 04-1999企業標準。

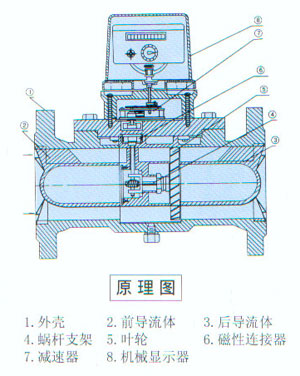

二、原理

進入儀表的被測氣體，首先通過一個裝在流量計殼體內的整流器，它不但能調整速度分布剖面，而且還能使氣體流速增大，此后氣體繼續沿流動通道流動并使渦輪旋轉。渦輪的角速度與渡過流量計氣體的平均流速成正比，通過齒輪組傳動和磁性耦合聯動裝置驅動流量計殼體上部的計數器顯示工作狀況下被測氣體的體積量。

三、特點

自帶獨特結構的B型整流器，儀表前后直管段要求低（前≥3DN，≤1DN）；
采用自潤滑滾珠軸承，使用維護方便；
采用機械式顯示，無需電源供電，無隔爆要求；
短時間過載1.2*Qmax，儀表無損傷;
壓損小、抗干擾能力強；

1、型號規格、常見參數如下表：

型號規格	公稱通經DN （mm）	流量范圍（m³/h）	****工作壓力（Mpa）		準確度（級）
型號規格	公稱通經DN （mm）	流量范圍（m³/h）	鑄鋁	不繡鋼	準確度（級）
LWQ-25	25	6~42	1.6	2.5;4.0	Qmin→0.2Qmin：+-0.5% 0.2Qman~Qman：+-1.5%
LWQ-50	50	10~100	1.6	2.5;4.0
LWQ-80	80	25~250	1.6	2.5;4.0
LWQ-100	100	50~500	1.6	2.5;4.0
LWQ-150	150	85~850	1.6	2.5;4.0

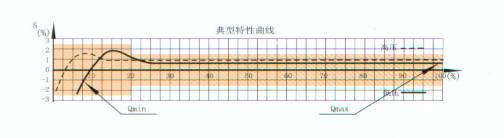

2、典型特性曲線
流量計典型特性曲線如下圖所示，縱坐標代表儀表的基本誤差，橫坐標代理儀表的基本誤差，橫坐標代表儀表****流量的百分數。

3、可測量的氣體如下表：

氣體名稱	化學式	在0℃、101.325kpa時的密度	氣體名稱	化學式	在0℃、101.325kpa時的密度
天然氣	≈CH4	≈0.8	一氧化碳	CO	1.25
乙炔	C2 H2	1.17	空氣	≈N2 H2	1.29
氨氣	Nh3	0.77	甲烷	Ch4	0.72
氬氣	AR	1.78	戊烷	C5H12	3.46
丁烷	C4 H10	2.70	丙烷	C3 H8	2.02
乙烷	C2 H6	1.36	丙烯(氣體)	C3 H6	1.92
乙烯	C2 H4	1.26	氮氣	N2	1.25
氦氣	HE	0.18	氫氣	H2	0.09
二氧化碳	CO2	1.98	氧氣（純）	O2	1.43

五、使用條件

   環境溫度：-30~+55℃
   相對濕度：5%~95%
   大氣壓力：86~106kpa
   介質溫度：-30~+80℃
   當流體中含有雜質時，應安裝過濾器（本廠配套），濾除氣體中的纖維、顆粒及其它雜質。
