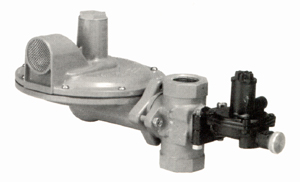

S108K/S109K 型調壓器
● 靈敏的關閉特性
● 內置式放散裝置
● 內置式超高壓/超低壓切斷裝置
● 壓力設定簡單
● 精確的調壓特性
● 進口壓力可達4.1bar
● 流量可達51.5NM3/h
● 可在線維修
● 可用于天然氣、液化石油氣、
空氣等多種氣體
|
 |
|
| |
|
| |
 |
| |
|
|
|
| |
|
|
|
零部件名稱 |
材料名稱 |
主閥體 |
鑄鐵 |
彈簧腔體 |
鋁 |
閥芯 |
鋁 |
閥座 |
鋁 |
彈簧 |
鋼 |
皮膜 |
丁腈橡膠 |
皮膜支架 |
丁腈橡膠 |
密封件 |
丁腈橡膠 |
|
|
|
項目 |
指標 |
|
入口壓力 |
****4.1bar |
|
出口壓力 |
8.5～172mbar |
|
工作溫度 |
-29～77℃ |
|
C1 |
30 |
|
Cg |
26～118 |
|

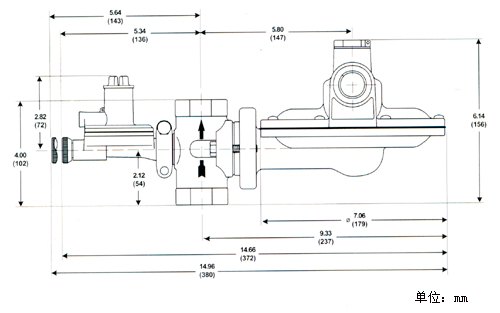

連接尺寸 |
3/4"，3/4"×1"，1"NPT螺紋 |
|
重量 |
2.7Kg |
|
|
| |
流量表(Nm3/h)
S108K/S109K型調壓器(閥體尺寸3/4") |
|
| |
出口壓力
mbar |
進口壓力 bar |
0.034 |
0.069 |
0.14 |
0.21 |
0.28 |
0.34 |
0.55 |
0.83 |
1.4 |
2.8 |
4.1 |
12 |
3.22/6.16 |
4.29/8.84 |
6.43/12.6 |
8.29/15.1 |
9.30/16.0 |
10.7/18.8 |
14.2/24.1 |
19.6/28.7 |
28.4/38.3 |
37.5 |
37.5 |
17 |
2.68/4.56 |
3.48/6.97 |
4.82/8.58 |
6.21/10.9 |
7.45/12.3 |
8.31/13.9 |
11.0/19.3 |
15.0/25.7 |
24.1/35.1 |
36.7 |
37.5 |
27 |
- |
2.41/3.75 |
3.22/6.70 |
4.14/8.84 |
4.46/9.80 |
4.82/9.92 |
6.70/11.5 |
9.38/16.1 |
16.1/25.5 |
28.7 |
40.2 |
50 |
- |
- |
3.22/5.90 |
4.14/8.50 |
4.67/9.23 |
4.56/9.38 |
6.43/10.2 |
9.11/13.9 |
12.1/20.9 |
24.4 |
34.0 |
140 |
- |
- |
- |
3.48/8.04 |
4.29/9.65 |
4.82/11.5 |
8.58/12.3 |
11.5/15.0 |
15.5/26.8 |
24.7/41.5 |
38.3 |
|
| |
| S108K/S109K型調壓器(閥體尺寸1") |
|
| |
出口壓力
mbar |
進口壓力 bar |
0.034 |
0.069 |
0.14 |
0.21 |
0.28 |
0.34 |
0.55 |
0.83 |
1.4 |
2.8 |
4.1 |
12 |
3.22/5.36 |
4.02/9.11 |
6.43/11.3 |
8.29/16.3 |
9.78/17.4 |
12.3/19.8 |
18.2/34.8 |
24.4/37.5 |
33.2/37.5 |
27.9 |
24.1 |
17 |
2.68/4.02 |
3.22/6.70 |
4.56/9.56 |
7.30/11.3 |
7.56/13.3 |
8.04/15.0 |
13.4/28.4 |
20.6/38.3 |
31.4/40.2 |
49.8 |
25.7 |
27 |
- |
2.41/3.75 |
3.48/6.16 |
5.68/8.90 |
5.23/9.6 |
5.36/10.7 |
8.04/17.4 |
12.6/30.6 |
21.4/42.9 |
49.0 |
34.8 |
50 |
- |
- |
3.22/5.90 |
4.25/8.65 |
4.89/8.4 |
5.09/9.65 |
7.50/13.4 |
9.65/19.6 |
17.7/32.2 |
28.7 |
53.6 |
140 |
- |
- |
- |
3.48/8.58 |
4.29/11.0 |
4.82/12.1 |
8.58/18.8 |
11.5/17.2 |
19.0/29.5 |
34.8/51.5 |
51.2 |
|
表中所列為****和最小閥口尺寸對應的流量；閥口尺寸依次為：4.8，6.4，7.9，11.1，表中數據為標準狀態下
比重為0.6天然氣的流量，換算系數：丙烷：0.628，丁烷：0.548，空氣：0.775，氮?dú)猓?.789；
其中氣體：表中數據乘以0.775，現除以該氣體比重的平方根(空氣比重=1) |
| |
