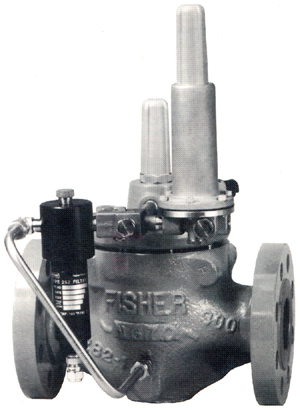

EZR/EZR-OSX 型調壓器
● 指揮器式調壓器，適用于天然氣傳輸系統和各種工業、商業應用領域
● 壓力設定簡單、調壓精確、關閉靈敏
● 一體化的EZR-OSX過壓失壓切斷裝置，確保下游管線安全
● 特殊設計的金屬閥口結構和流體路徑可減少閥座磨損，降低噪音
● 內置式過濾裝置
● 精確的調壓特性
● 帶有調壓器行程指示器
● 高性能降噪聲設計
● 多種監控方式可供選擇
● 進口壓力范圍：最大72.4 bar
● 出口壓力范圍：0.015-48 bar
● 最大流量：400000 Nm3/h
● 精度：±1%
● 可在線維修，價格性能比極高
● 連接方式：1"-12" ANSI 125BFF/250BFF/150RF/150RF/300RF/600RF 法蘭,BWE
● 材料：鑄鐵 或 WCB 鋼制閥體
● 溫度：-29°～121℃
● 選項：變換指揮器，可改裝成安全放散閥；可選配一體化過濾裝置，防止雜質損害內部配件；配備Kixcel662型調壓器電動執行器，實現遠程調壓
● 可用于天然氣、液化石油氣、空氣等多種
氣體
|
 |
|
| |
|
|
|
| |
|
|
|
零部件名稱 |
材料名稱 |
主閥體 |
鑄鋼/鋼 |
指揮器閥體 |
鑄鋼/鋼 |
彈簧腔體 |
鋼 |
閥芯 |
不銹鋼 |
閥座 |
不銹鋼 |
彈簧 |
鋼/不銹鋼 |
皮膜 |
丁腈橡膠/氟橡膠 |
皮膜支架 |
不銹鋼 |
密封件 |
丁腈橡膠/氟橡膠 |
|
|
|
項目 |
指標 |
入口壓力 |
最大103bar |
出口壓力 |
0.015～48.3bar |
工作溫度 |
-17～122℃ |
C1 |
26.6～37.2℃ |
Cg |
570～5690(2¨/4¨閥體) |
連接尺寸 |
2¨NPT螺紋，2¨/4¨ANSI
150BFF/250BRF/150RF/600RF法蘭，
2¨/4¨焊接 |
重量 |
23～102Kg |
|
|
| |
|
| |

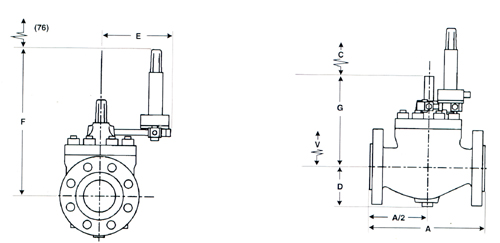

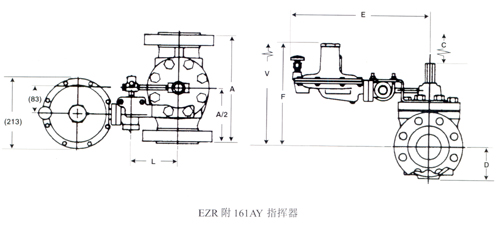

閥體
尺寸inch |
EZR尺寸：mm |
|
A |
C |
D
(Max) |
E
161AY
指揮器 |
E
161EB
指揮器 |
F
161AY
指揮器 |
F
161EB
指揮器 |
G |
L |
V |
|
焊接或螺紋連接 |
125B或105RF
法蘭連接 |
205B級或300RF級
法蘭連接 |
600RF級法蘭連接 |
對頭焊連接 |
|
2 |
286 |
254 |
267 |
286 |
286 |
51 |
78 |
402 |
165 |
264 |
347 |
229 |
124 |
279 |
|
4 |
- |
353 |
368 |
394 |
394 |
95 |
424 |
187 |
356 |
439 |
373 |
526 |
137 |
526 |
|
| |
 |
EZR附161EB指揮器 |
| |
 |
| |
|
| |
|
閥體
尺寸inch |
EZR尺寸：mm |
A |
C |
D
(Max) |
E
161AY
指揮器 |
E
161EB
指揮器 |
F
161AY
指揮器 |
F
161EB
指揮器 |
G |
L |
V |
|
150RF
法蘭連接 |
300RF
法蘭連接 |
600RF
法蘭連接 |
|
2 |
254 |
267 |
286 |
51 |
325 |
402 |
165 |
264 |
347 |
215 |
124 |
417 |
|
4 |
353 |
368 |
394 |
95 |
376 |
424 |
187 |
356 |
439 |
373 |
137 |
579 |
|
| |
|

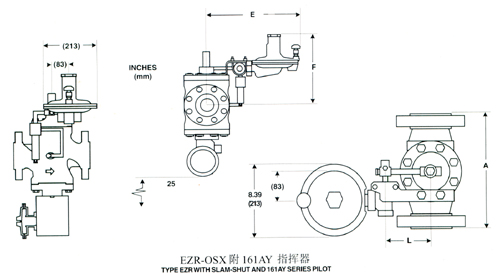

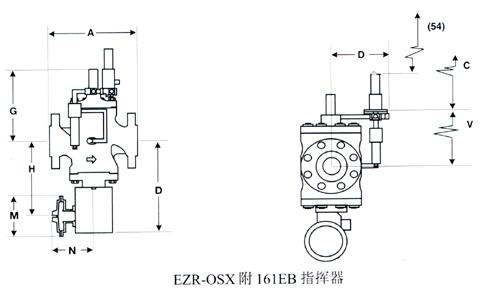

閥體
尺寸inch |
EZR尺寸：mm |
|
H |
M |
N |
|
皮膜 |
活塞 |
皮膜 |
活塞 |
|
2 |
262 |
162 |
71 |
222 |
204 |
|
4 |
312 |
162 |
71 |
222 |
204 |
|
| |
 |
| |
 |
| |
