MSVO非防爆型電磁閥　　　　　　　　　　　　　MADAS防爆型電磁閥

一、 概述

　　MSV系列燃氣緊急切斷閥是新型的燃氣管道工程的安全配套裝置，主要應用于以下場合：
　　1、 與可燃氣體泄漏監測儀器連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事件的發生。
　　2、 與熱力設備的極限溫度（壓力）安全控制器連接。當設備內檢測點的溫度或壓力超過設定的極限數值，自動關閉供氣閥門，停止燃料供給。
　　3、 與高層建筑的中央消防報警系統聯接，當大廈發生火警時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
　　4、 在城市或工廠的燃氣供應管網內設置MSV燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線供氣。
　　本系列產品具有極佳的技術性能，低負荷損失和高可靠性，適用于煤氣，天然氣及液化石油氣等可燃 性氣體，廣泛應用于供氣管網系統，燃氣熱能工廠車間及住宅居所的安全設施。
　　本產品榮獲歐洲，美國和加拿大等國煤氣協會國際認可證書推薦使用。

二、 閥門功能及工作原理：

　　本系列閥門是常開型脈沖觸發型電磁閥，具有事故自鎖及手動復位功能。
　　1、 閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。
　　2、 當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，并進入自鎖狀態。此時即使撤去電源，閥門 仍處于自鎖關閉狀態，不會重新自動打開。
　　3、 當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
　　* 根據客戶要求也可提供瞬間通電開啟的常閉型閥門。
( 點擊放大)

三、管道配置：

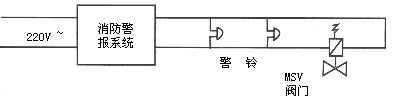

1，高層建筑中央消防報警系統連接：

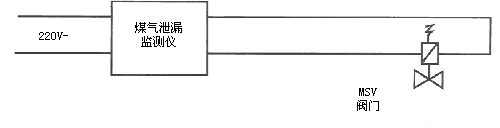

2，與煤氣泄漏檢測儀連接：

四.安裝規范

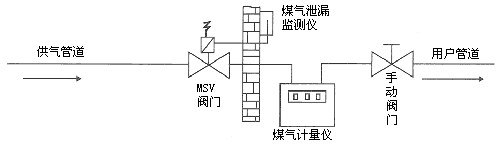

　　MSVO燃氣緊急切斷閥通常安裝在被監控區室外的主供氣管上，安裝時請留意閥體上標明的氣流方向，斌參照圖例進行安裝：

閥門規格	安裝規范	A	NO 不可以
1/2"~DN 80	YES 可以	YES 可以
DN 100~DN 200	YES 可以	NO 不可以
安 裝 圖 例

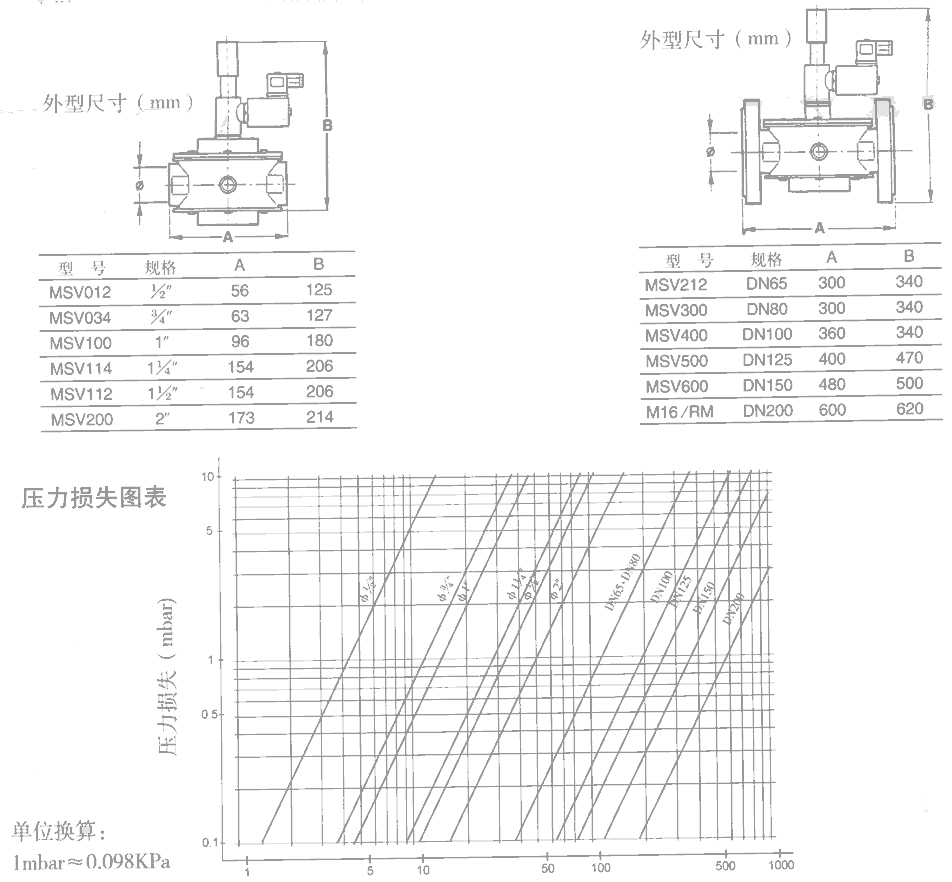

五、非防爆型技術參數

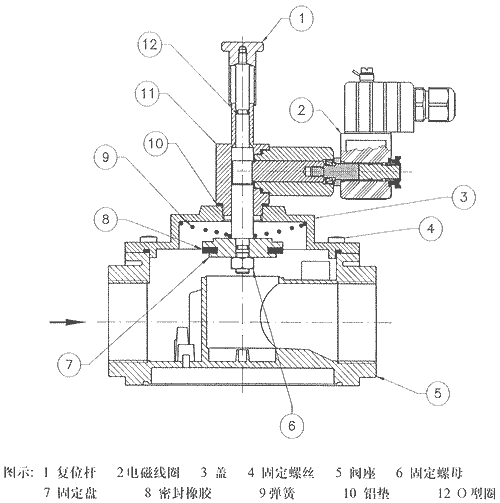

七、防爆型切斷閥剖析圖：

由于技術的不斷發展，廠家保留改進產品之權利。
本資料所列數據若有變動，恕不通知
