渦輪氣體計量表 TZ 型

渦輪氣體流量表 TZ 型

ROMBACH TZ

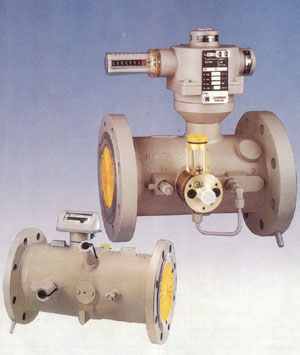

渦輪氣體流量表

　　ROMBACH 渦輪氣體流量表用于測量大流量的氣體，特別是天然氣。
流量范圍 (M3/h): 8...16000
壓力范圍 (bar)： 0...100
溫度范圍 (℃): -10...+60
環境溫度 (℃): -20...+70

　　TZ 燃氣表可以用于低壓或高壓下工作。我們還提供一系列的機械和電子附件（流量校正器，LF低頻發射器等）以保證 ROMBACH 渦輪氣體流量表能夠滿足現代測量以及任何形式的調壓站的需要。

應用

　　燃氣輸送及供應
　　工業燃氣測量
　　能量平衡
　　燃氣流量控制

工作原理

　　本質上，速度式的氣體流量表是在零負荷下工作的渦輪。氣流在分流器的引導下沖擊到軸向葉輪上，葉輪開始旋轉。上述提到的分流器位于流量表的進口處，由一個加快流速的收縮輪轂和一些整流軸和翼片組成。這些設備保證了在各種工況下氣流沖擊葉片是均勻的，沒有漩渦的干擾，否則要保證高精度的測量是不可能的。葉輪的旋轉速度與流速成正比，旋轉的角頻率與流量成正比。葉輪的旋轉運動最后傳送到計數器顯示出累積流量。

設計

　　基本上，一個渦輪表有五個部分組成，它們是：
　　　1.表體
　　　2.分流整流器
　　　3.測量部分和旋轉部件
　　　4.磁耦合連接件
　　　5.表頭和計數器
　　作為承受壓力的部件, 表體制造成管狀, 在兩端配有法蘭.作為一般的規律,安裝長度等于公稱直徑的三倍。表體材料可用GGG40,鋼和鑄鋼。

測量精度及范圍

　　渦輪表的設計和尺寸必須符合PTB(地方當局)制定的計量誤差標準,它規定在20％最大流量和最大流量之間最大誤差為1％，在最小流量和20%最大流量之間最
大誤差為2%。標準的 ROMBACH 表流量范圍(QMIN/QMAX)為1:20/1:30(在大氣壓
下),請注意這里的所用的數據都是針對未校正過的流量。

　　對ROMBACH各種高壓、低壓表的試驗證明它的誤差明顯低于規定標準。不過，當流量很大時在實際應用中還是推薦使用高壓表，在這種情況下我們可進一步補償誤差（低于0.5％)。高壓時的流量范圍可達1:30甚至1:50.

　　對每種公稱直徑的流量表,有三種G系列流量表可供選擇。它們的主要區別在于壓力損失不同,這可能成為選擇的重要因素，尤其是在氣體力較低的情況下。

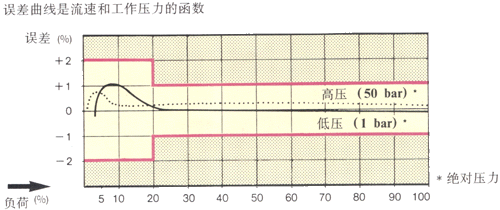

誤差曲線

流量范圍
DN	G	流量范圍 Qmin-Qmax M3/h	流量范圍** Qmin-Qmax M3/h	扭矩** Md maz N mm		壓力損失 Qmax時 △p 天然氣 d=0.6	力矩值Ua m3	渦輪裝置潤滑
		1:10/1:20	1:10/1:20	1:10/20	1:30	mbar		油脂	油泵	鋁	塑料
50	G65	10-100	-	-	-	8.1	-				●
80	G100	8—160	-	0.6	-	2.0	1		●		●
	G160	13—250	8—250	2.0	0.6	4.8	1		●		●
	G250	20—400	13—400	1.1	0.1	11.0	1		●	●
100	G160	25-250	-	1.1	-	2.0	1		●		●
	G250	20-400	13-400	1.2	0.6	4.8	1		●		●
	G400	32-650	20-650	1.0	0.6	11.0	1		●	●
150	G400	32-650	-	0.8	-	1.5	1		●		○
	G650	50-100	32-100	2.2	0.8	4.3	1		●		○
	G1000	32-1600	50-1600	1.3	0.8	9.0	1		●	●
200	G650	50-1000	-	4.0	-	1.5	10		●		○
	G1000	80-1600	50-1600	10.1	7.5	4.3	10		●		○
	G1600	130-2500	80-2500	7.5	7.5	9.0	10		●	●
250	G1000	80-1600	-	10.1	-	1.5	10		●	●
	G1600	130-2500	80-2500	14.8	10.1	4.3	10		●	●
	G2500	200-4000	130-4000	14.8	10.1	9.0	10		●	●
300	G1600	130-2500	-	14.8	-	1.5	10		●	●
	G2500	200-4000	130-4000	14.8	14.8	4.3	10		●	●
	G4000	320-6500	200-6500	14.8	10.1	9.0	10		●	●
400	G2500	200-4000	-	14.8	-	1.5	10		●	●
	G4000	320-6500	200-6500	14.8	14.8	4.3	10		●	●
	G6500	500-10000	320-10000	14.8	10.1	9.0	10		●	●
500	G4000	320-6500	-	11.0	-	1.5	10		●	●
	G6500	500-10000	-	11.0	-	4.3	10		●	●
	G10000	800-16000	-	11.0	-	9.0	10		●	●
600	G6500	500-6500	-	11.0	-	1.5	100		●	●
600	G10000	800-10000	-	11.0	-	4.3	100		●	●

渦輪氣體計量表 MZ 型

　　MZ 系列渦輪流量計與 FLUXI2000TZ系列為同一系列的產品。但 MZ 系列流量計與同樣規格 TZ 系列流量計相比，其體積較小且重量較輕。

　　MZ 系列渦輪流量計不用來進行商業計量。

性能及工作參數表

DN 口徑	計量范圍 Qmin - Qmax m3/h	長度法蘭之間 mm	低頻信號 LF Hz at Qmax	高頻信號 HF Hz at Qmax	壓力損失 d=0.6的天然氣 Qmax mbar	潤滑		渦輪
DN 口徑	計量范圍 Qmin - Qmax m3/h	長度法蘭之間 mm	低頻信號 LF Hz at Qmax	高頻信號 HF Hz at Qmax	壓力損失 d=0.6的天然氣 Qmax mbar	永久自潤滑	油泵	鋁合金	塑料
50**	6-100	60	0.1	5.2	8.1	●			●
80**	10-160	120	1.0	2.1	2.0	●			●
	16-250	120	1.0	3.2	4.8	●			●
	25-400	120	1.0	2.8	11.0	●		●
100	25-400	150	1.0	4.9	4.8	●
100	40-650	150	1.0	4.3	11.0	●		●	●
150	40-650	200	1.0	8.1	1.5	●			●
	65-1000	200	1.0	12.4	4.3	●			●
	100-1600	200	1.0	10.9	9.0	●		●
200	100-1600	200	10	17.6	4.3	●		●
200	160-2500	200	10	27.5	9.0		●	●
250	160-2500	300	10	26.2	4.3		●	●
250	250-4000	300	10	44.6	9.0		●	●
300	250-4000	300	10	42.4	4.3		●	●
300	400-6500	300	10	70.4	9.0		●	●
400	400-6500	400	10	7.8	4.3		●	●
400	650-10000	400	10	6.9	9.0		●	●

**為法蘭設計
