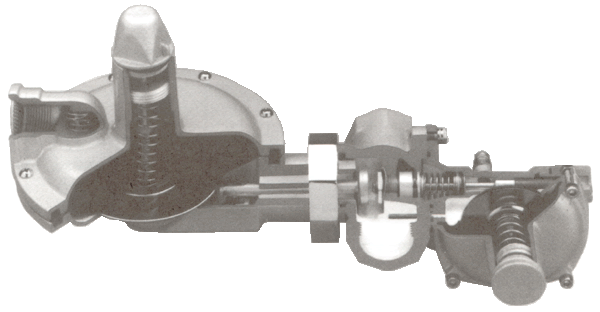

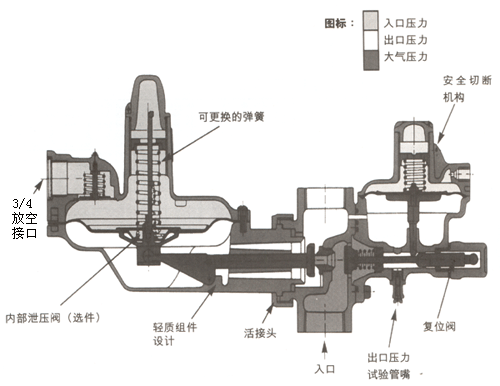

RMG240系列是一種直接作用、薄膜操作、彈簧操作、強簧加載打開、杠桿操作的調壓閥，適用于各種減壓系統。
通過更換不同口徑的空板，調壓閥可以確保控制不同的入口壓力和流量。
適用于各種非冷飲性氣體，如天然氣、工廠煤氣、氮?dú)狻⒍趸肌⒈楹投⊥椤?br>
|
|
| |
|
|
|
| |
|
|
| |
| |
|
|
| |
設計用于民用設施的減壓，商用設施、小型工業供氣系統，如燃燒爐、加熱單元、鎘爐和其它要求準確、安全的壓力控制的設備。
|
|
| |
|
|
|
| |
|
|
| |
| |
|
|
| |
3/4",1",1-1/4"和1-1/2"螺紋 BS21 Rc,Rp和NPT
|
|
| |
|
|
|
| |
|
|
| |
| |
|
|
| |
調壓閥可以根據現場條件以任何角度安裝，提需注意防止水汽和固體顆粒進入放空口。為得到最優性能，安裝角度應當為薄膜水平，彈簧豎直向上。
重要的一點是：在管線上安裝時需預先去除管道應力，避免不平衡力加在閥門連接處。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
|
|
|
|
| |
****入口壓力
(取決于所配孔板口徑)
出口壓力范圍
240系列
出口壓力范圍
240PH系列
內部泄壓閥設定
溫度范圍 |
|
|
|
****到10.3巴表壓(150psig)
10到210毫巴表壓
(4"到84水柱)
70到350毫巴表壓
(28"到140"水柱)
20毫巴表壓(8"水柱)
(高于出口壓力設定值)
-20℃到+60℃ |
|
| |
|
|
|
|
|
|
|
| |
|
|
| |
| |
|
|
| |
□ 調壓閥和安全切斷閥完全獨立操作。
□ 薄其外殼可以相對于閥體旋轉360°，并指向任何角度，從而在安裝時適應有限的空間。
□ 調壓閥外殼/閥頭和安全切斷閥都可以象組件一樣地拆卸，保證了在不折卸主閥的情況下進行在線維護。
□ 操作壓力范圍大
□ 調壓閥可以裝配超壓(OPCO)或低壓/超壓(UPCO/OPCO)安全切斷閥。這些裝置出現氣體壓力異常時保護下游系統。
|
|
| |
|
|
|
| |
|
| |
|
選項 |
描述 |
240P |
240LR |
240R |
240PH |
P |
無入口泄壓閥 |
■ |
|
|
|
LR |
帶限流內部泄壓閥 |
|
■ |
|
|
R |
帶內部泄壓閥 |
|
|
■ |
|
OPCO-MK2 |
MK2-標準超壓切斷閥 |
■ |
■ |
■ |
|
S.309LP UPCO/OPCO |
309LP系列組合低壓/超壓安全切斷閥 |
■ |
■ |
■ |
|
SD |
符合DVGW的安全薄膜 |
■ |
|
|
|
SD-OPCO |
安全薄膜加超壓切斷 |
■ |
|
|
|
PH |
高出口壓力型，無內部泄壓閥 |
|
|
|
■ |
K-ECL |
帶外部控制管線(ECL)監視 |
■ |
|
|
|
K-ECL-OPCO-MK2 |
同K-ECL，帶MIK2-標準超壓切斷閥 |
■ |
|
|
|
|
| |
例240-P-OPCO：240系列調壓閥，不帶內部泄壓閥，帶超壓切斷閥 |
|
| |
|
| |
| 調壓閥彈簧范圍(240系列) |
|
彈簧
|
出口壓力范圍
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
126 |
紅 |
10-20 |
4-8 |
131 |
本色 |
15-35 |
6-14 |
127 |
綠 |
25-43 |
10-17 |
392 |
白 |
40-75 |
16-30 |
393 |
藍 |
70-140 |
28-56 |
394 |
灰 |
140-210 |
28-84 |
|
| |
相關SD調壓閥彈簧范圍的詳情，請聯系BD-RMG。 |
|
| |
| OPCO MK2：超壓切斷閥 |
|
彈簧
|
出口壓力范圍
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
861 |
棕 |
35-90 |
14-36 |
868 |
綠 |
60-175 |
24-70 |
869 |
銀 |
160-260 |
64-104 |
|
| |
有關SD OPCO 彈簧范圍的詳情，請聯系BD-RMG。 |
|
| |
| S.309LP-OPCO安全切斷閥 |
|
彈簧
|
出口壓力范圍
|
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
861 |
棕 |
35-90 |
14-36 |
1103 |
金 |
80-130 |
32-52 |
1104 |
紫 |
120-250 |
48-100 |
1105 |
黑 |
200-350* |
80-140* |
|
| |
****超壓設定壓力：260毫巴(104"水柱)S.240調壓閥。 |
|
| |
| S.309LP-UPCO/OPCO安全切斷閥 |
|
|
彈簧 |
出口壓力范圍
|
OPCO |
編號 |
顏色 |
毫巴表壓 |
英寸水柱 |
|
1109 |
灰 |
40-55 |
16-22 |
|
1110 |
綠 |
50-110 |
20-44 |
|
1111 |
銀 |
110-200 |
44-80 |
|
1140 |
銀/紅 |
150-240 |
60-96 |
UPCO |
1138 |
藍/綠 |
10-30 |
4-12 |
|
| |
****超壓設定壓力：260毫巴(104"水柱)S.240調壓閥。 |
|
| |
| |
|
|
| |
調壓閥出口壓力和安全切斷閥壓力之間最小差壓：
● P型：35毫巴(14"水柱)或高于調壓閥設定值10%兩者取大
● R/LR型：配有內部泄壓閥時，55毫巴(22"水柱)
● 當配有UPCO/OPCO時，P型最小差壓為45毫巴(18"柱)；
R/LR型(配有內部泄壓閥)最小差壓為65毫巴(26"水柱)
|
|
| |
|
|
|
| |
|
|
| |
|
| |
|

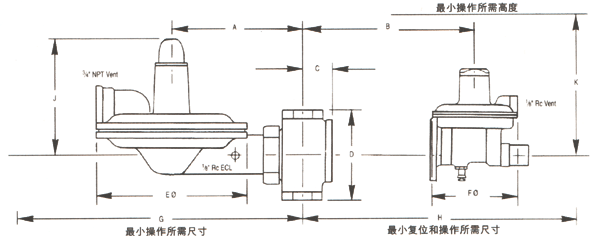

口徑和型號 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
重量(公鼻) |
3/4" & 1" |
153 |
- |
40 |
102 |
172 |
- |
270 |
- |
145 |
205 |
2.5 |
3/4" & 1" c/w
Mk2 OPCO |
153 |
76 |
- |
102 |
172 |
108 |
270 |
165 |
145 |
205 |
2.8 |
3/4" & 1" c/w
S.309LP OPCO |
153 |
100 |
- |
102 |
172 |
115 |
270 |
230 |
145 |
205 |
3.2 |
11/4" & 11/2" |
153 |
- |
53 |
127 |
172 |
- |
270 |
- |
145 |
205 |
3.0 |
11/4" & 11/2"
c/w Mk2 OPCO |
153 |
89 |
- |
127 |
172 |
108 |
270 |
178 |
145 |
205 |
3.3 |
11/4" & 11/2"
c/w S.309LP OPCO |
153 |
110 |
- |
127 |
172 |
115 |
270 |
230 |
145 |
205 |
3.6 |
3/4" & 1"
Series 240PH |
153 |
- |
41 |
102 |
172 |
- |
270 |
- |
165 |
205 |
3.25 |
|
|
| |
|
| |
|
| |
