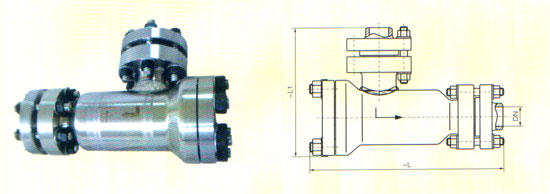

| 代號 |
DN
(mm) |
PN
（MPa） |
L |
l1 |
過濾精度 |
適用介質 |
工作環境溫度 |
閥體材料 |
| XJ/G01L/14-22/32 |
32 |
≤22 |
315 |
212 |
14um |
非腐蝕性氣體 |
常溫 |
1Cr18Ni9Ti |
| XJ/G01FL/40目-1.6/100 |
100 |
≤1.6 |
512 |
213 |
40目 |
腐蝕性介質 |
常溫 |
1Cr18Ni9Ti |
|
| |
|
| |
|
| |

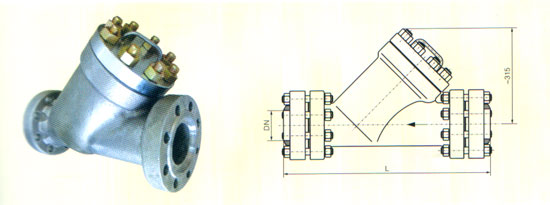

| 代號 |
DN
(mm) |
PN
（MPa） |
L |
H |
過濾精度 |
適用介質 |
工作環境溫度 |
閥體材料 |
| XJYG01F40-6.5/50 |
50 |
≤6.4 |
374 |
265 |
40um |
腐蝕性介質 |
常溫 |
ZG1Cr18Ni9Ti |
| XJYG01F40-6.5/80 |
80 |
≤6.4 |
385 |
385 |
40um |
腐蝕性介質 |
常溫 |
ZG1Cr18Ni9Ti |
| XJYG01F05-22/100 |
100 |
≤22 |
315 |
315 |
5um |
非腐蝕性介質 |
常溫 |
ZG1Cr18Ni9Ti |
| XJYG01F10-25/50 |
50 |
≤25 |
300 |
300 |
10um |
腐蝕性介質 |
常溫 |
ZG1Cr18Ni9Ti |
|
| |
|
| |
| |
 |

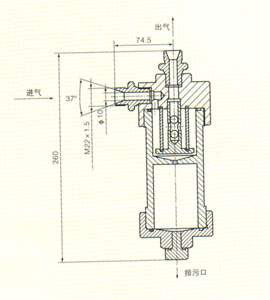

| 公稱壓力 |
PN≤25MPa |
| 公稱通徑 |
DN10mm |
| 工作介質 |
非腐蝕性氣體、天然氣 |
| 工作環境溫度 |
常溫 |
| 過濾精度 |
10～15um |
|
|
| |
|
| |
|
| |

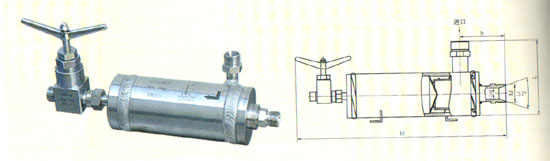

| 代號 |
DN
(mm) |
PN
（MPa） |
H |
L |
h |
M |
安裝孔位 |
安裝孔 |
適用介質 |
工作環境溫度 |
| XJ/FL01-35/10A |
10 |
35 |
332 |
127 |
67 |
M22×1.5 |
100×90 |
4-Ø5.5 |
非腐蝕性介質 |
常溫 |
| XJ/FL01-35/20 |
20 |
35 |
475 |
178 |
97 |
M236×1.5 |
141×130 |
4-Ø8.5 |
非腐蝕性介質 |
常溫 |
| XJ/FL01-15/25 |
25 |
15 |
455 |
163 |
97 |
M39×1.5 |
140×130 |
4-Ø8.5 |
非腐蝕性介質 |
常溫 |
|
| |
