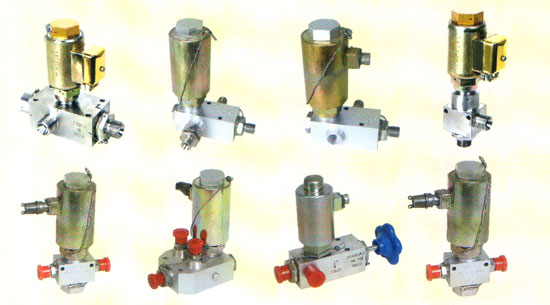

中壓氣、高壓氣、超高氣壓電磁閥（電動氣活門）的功能是將電信號轉換為閥門的機械運動，控制中壓、高壓或超高壓壓縮氣體的流動或流動方向，從而實現高氣壓管路系統的自動控制，此樣本中的電磁閥均為開關型。
用于航天、航空、船舶、石油化工、油氣田、壓縮天然氣等行業需要，進行中、壓、超高壓氣體自動控制系統，如：火箭及其發動機試驗臺，發射加注供氣系統；航空地面充氣、充氧設備；船舶及有關武器高氣壓系統；壓縮氣體生產及設備；天然氣設備及加氣機等。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
非防爆型：非腐蝕性、不可燃的壓縮氣體，如壓縮空氣、氮氣、氦氣等，特殊需要可按需方要求進行研制。
防爆性：防爆標志Exm 1/‖T4
GB3836.1爆炸性氣體環境用電設備第1部分，通用要求
GB3836.3爆炸性氣體環境用電設備第3部分，增安型“e"
GB3836.9爆炸性氣體環境用電設備澆封型電氣設備“m”
|
|
| |
|
|
|
| |
|
| |
| |
1、安電磁閃的功能分為三種： |
|
| |
二位二通（在產品代號中以“2/2”表示）
二位三通（在產品代號中以“2/3”表示）
二位五通（在產品代號中以“2/5”表示）
|
|
| |
|
|
|
|
2、按公稱通徑分為五種
| 功能 |
DN6mm |
DN10mm |
DN15mm |
DN20mm |
DN25mm |
DN32mm |
| 二位二通（2/2） |
△ |
△ |
△ |
△ |
△ |
△ |
| 二位三通（2/3） |
△ |
△ |
|
|
|
|
| 二位五通（2/5） |
△ |
|
|
|
|
|
|
|
| |
| |
|
|
|
|
| |
3、按工作壓力（PN）等級分為三種：
◆ 中壓（產品代號以“Z”表示） 1.6MPa≤工作壓力PN≤5.0MPa
◆ 高壓（產品代號以“G”表示） 5.0MPa≤工作壓力PN≤23MPa
◆ 超高壓（產品代號以“CG”表示） 23MPa≤工作壓力PN≤35MPa
|
|
4、按電磁閥通電方式分為二種：
◆ 通電工作，斷民回復（產品代號中不加標志）
◆ 瞬時通電，長期工作，又稱自鎖式電磁閥（產
品代號中為“S”）
|
|
| |
|
|
|
|
| |
5、按閥門初始狀態分為二種：
◆ 常閉式-產品代號中不加標志 ◆ 常開式-產品代號中不加“K”表示
|
|
| |
|
|
|
|
|
| |
|
| |
| |
|
|
| |
1、電壓：DC12±2V、DC27±3V、AC220V(50HZ)
2、功率：一般均<25W；自鎖式電磁閥瞬間功率≤50W
|
|
| |
|
|
|
|
| |
|
|
| |
適用環境溫度：
-40～+50℃（不注明）；-20～+50℃
|
|
| |
|
|
|
|
| |
|
| |
| |
1、非防爆型 |
|
 |
| |
|
|
| |

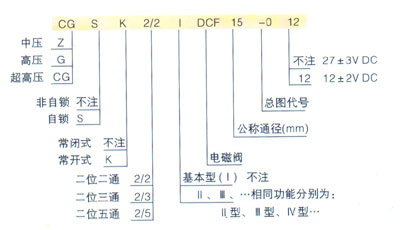

例1：Z2/5DCF6-0
表示：中壓（1.6MPa≤PN≤5.0MPa）基本型二
位五通電磁閥，有效通徑6mm，工作電壓
DC27V±3V
例1：G2/2DCF10-0
表示：高壓（5.0MPa≤PN≤23MPa）基本型二
位二通電磁閥，有效通徑10mm，工作電
壓DC27V±3V
例1：CGSK2/2DCF6-0 12
表示：超高壓（23MPa≤PN≤35MPa）自鎖、常
開式基本型二位二通電磁閥，有效通徑
6mm，工作電壓DC27V±3V
|
|
| |
|
|
|
| |
|
|
| |
2、防爆型 |
|
|
|
| |
| |
|
|
| |

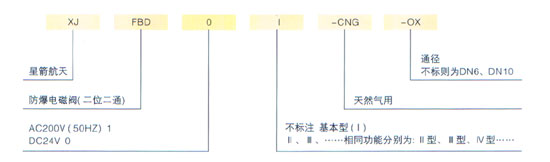

例1：XJFBD1-CNG
表示：基本型二位二通天然氣（防爆）電磁閥，工作電壓AC220V、PN1～35MPa、DN6mm或DN10mm
例1：XJFBDO‖-CNG
表示： ‖型二位二通天然氣（防爆）電磁閥，工作電壓AC220V、PN1～3MPa、DN6mm或DN10mm
例1：CGSK2/2DCF6-0 12
表示：基本型二位二通天然氣（防爆）電磁閥，工作電壓AC220V、PN1～25MPa、DN15mm |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、訂貨時請根據用途選好產品類型，在中氣壓、高氣壓、超高壓氣壓電磁閥產品中選用目錄表中找出相應產品代號。
2、注明工作壓力PN，不效公稱通徑DN、電源電壓：
如：CGSK2/2DCF6-0 12、PN35、DN6、DC12±2V
即為超高壓自鎖常開式基本二位二通電磁閥工作壓力35MPa、有效通徑6mm、工作電壓DN12±2V
3、本廠可承接研制有特殊要求的電磁閥，歡迎來人來函聯系。
|
|
| |
|
|
|
| |
