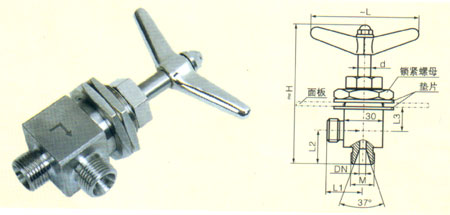

面板固定手動截止閥
YY5708.1～5-91/G |
|
| |
 |
|
| 公稱壓力 |
PN≤23MPa |
| 工作介質 |
腐蝕性介質 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
◆ 本閥允許正反向進出氣 |
|
| |
| 代號 |
DN |
M |
d |
L |
L1 |
L2 |
L3 |
H |
面板上開孔 |
| KJ5708.1-91G |
4 |
M14×1.5 |
Ø10 |
84 |
28 |
26 |
～22 |
116 |
Ø31 |
| KJ5708.2-91/G |
6 |
M18×1.5 |
Ø10 |
84 |
28 |
26 |
～22 |
116 |
Ø31 |
| KJ5708.3-91/G |
8 |
M20×1.5 |
Ø10 |
120 |
31 |
31 |
～25 |
121 |
Ø31 |
| KJ5708.4-91/G |
10 |
M22×1.5 |
Ø10 |
120 |
31 |
31 |
～25 |
121 |
Ø31 |
| KJ5708.5-91/G |
15 |
M27×1.5 |
Ø10 |
120 |
39 |
36 |
～35 |
146 |
Ø40 |
|
| |

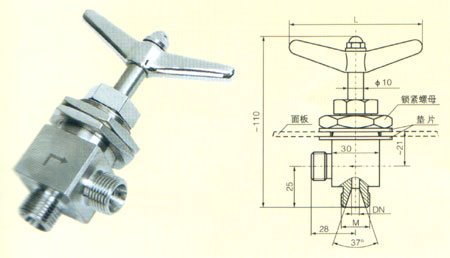

面板固定手動截止閥
YKJ21-1/G、YKJ21-1A/G |
|
| |
 |
|
| 公稱壓力 |
PN≤40MPa |
| 工作介質 |
水、油 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
◆ 本閥允許正反向進出氣 |
|
| |
| 代號 |
DN |
M |
面板上開孔 |
| KJ21-1/G |
4 |
M18×1.5 |
Ø31 |
| KJ21-1A/G |
4 |
M14×1.5 |
Ø31 |
|
| |
手動截止閥
YXJ5708.9、.11、.13 |
|
| |
| |
 |
| 公稱壓力 |
PN≤120MPa |
| 工作介質 |
水、油 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
1Cr18Ni9Ti |
◆ 本閥可用于天然氣管路系統 |
|
| |
| 代號 |
DN |
L |
L1 |
L2 |
L3 |
L4 |
H |
h |
公稱壓力
PN（MPa）
|
安裝
螺栓規格 |
安裝
螺栓數量 |
| XJ5708.9-03 |
40 |
57 |
89 |
110 |
34 |
70 |
310 |
232 |
≤6.4 |
M12 |
4 |
| XJ5708.11-03 |
50 |
65 |
105.5 |
135 |
38 |
80 |
347 |
272 |
≤6.4 |
M16 |
4 |
| XJ5708.13-03 |
65 |
65 |
105.5 |
135 |
38 |
80 |
347 |
272 |
≤6.4 |
M16 |
4 |
|
| |

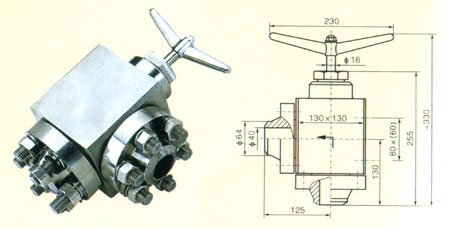

手動截止閥
YAN790-7A、AN790-7K
|
|
| |
 |
|
| 公稱壓力 |
PN≤35MPa |
| 工作介質 |
非腐蝕性氣體 |
| 工作環境溫度 |
-40～+50℃ |
| 閥體材料 |
2Cr13 |
| 法蘭材料 |
1Cr18Ni9Ti |
◆ AN790-7K進口螺紋連接平面密封結構，螺紋為M68×3
|
|
| |
