如果氣體中同時含有固體顆粒和液體微粒，就需要使用過濾分離器進行去除。過濾分離器通常是指具有過濾氣體中固體雜質和分離氣體中的液體微粒功能的設備。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

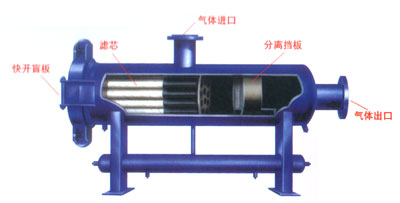

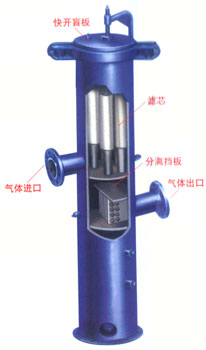

過濾分離器為兩段式結構，第一段使用具有過濾-聚結功能的PEACH濾芯，當氣體由外向內通過濾芯時，固體被分離，液體微粒聚結成較大的液滴后被除數帶到第二段內，由分離擋板分離出。分離出的液體聚集散在筒體下部或積液包內。
|
|
| |
|
|
|
|
|
 |
|
| |
|
|
|
| |
|
|
| |
|
|
|
| |
◆ 壓縮機入口/出口
◆ 渦輪入口
◆ 燃料氣
◆ 儲氣設施
|
◆ 干燥床入口
◆ 接觸塔（入口和頂部出口）
◆ 沼氣設備
◆ 設備入口 |
|
| |
|
|
|
|
|
| |
|
|
| |
◆ 過濾精度：1、3、5、10um及以上
◆ 過濾效率：固體99.98% 液體：99.5%
◆ 起始壓降：小于0.013MPa
◆ 更換壓降：建議0.1MPa
|
|
| |
|
|
|
|
| |
 |
|
|
| |
| |
|
|
| |
臥式：筒體直徑范圍從10"～60"，
濾芯數量范圍從1～108根；
立式：筒體直徑范圍從10"～72"，
濾芯數量范圍從1～151根；
◆ 設計壓力最高使用溫度：116℃
◆ 容器設計規范按GB150或ASME Ⅷ-1；
◆ 金屬內構件為碳鋼或不銹鋼；
◆ 硫化亞鐵專用的SCW濾芯，精度可達0.3微
米固體；
|
|
| |
|
|
|
|
|
| |
|
| |
| 75 |
H |
33 |
3 |
72 |
38 |
1450 |
WP |
| 產品代號 |
放置形式 |
濾芯數量 |
濾芯外徑 |
濾芯長度 |
筒體直徑 |
設計壓力 |
分離元件 |
| 過濾分離器 |
H：臥式 |
|
3:4.5" |
24:24" |
單位：英寸 |
單位：PSI |
WP：分離擋板 |
| |
V：立式 |
|
5:5.75" |
36:36" |
|
|
WN：捕霧器 |
| |
|
|
|
72:72" |
|
|
CT：旋風管 |
|
| |
