(ASV)

1 ．產品介紹

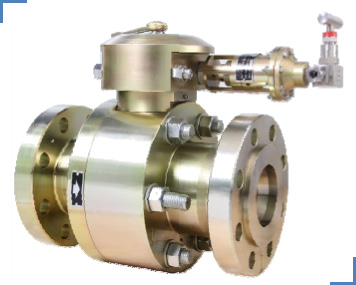

本指導手冊提供了關于 ASV 軸流式緊急切斷閥的安裝、調節、維護和零件訂購信息。
1.1  主要功能及技術規格
超壓自動切斷
失壓自動切斷
手動按鈕緊急切斷
手動復位
可選配遠傳裝置使得切斷信號遠程傳輸（防爆：  EExd IIC T6）
可選配遠程控制切斷閥的關閉（防爆：  EExd IIBT4）
可選配根據管線壓力智能控制切斷閥的關閉（防爆：  EExd IIBT4）
保護性的 O 型環錐面密封閥瓣，維護方便，使用壽命長
套筒式平衡設計，無需旁通設施即可打開閥門
軸流式結構，流體阻力最小，流通能力大
允許最高壓力：     110 bar
超壓 /  失壓切斷設定范圍   0.015～90 bar
反應時間：                   ≤1 秒
切斷精度等級 ：   AG≤2.5：

流量系數         表 1：

注： 閥體連接法蘭的螺栓孔徑、孔距和螺栓數量，美標法蘭參考 HG20592-2009 和 HG20615-2009《法蘭連接尺寸》，其余具體尺寸以實物為準。

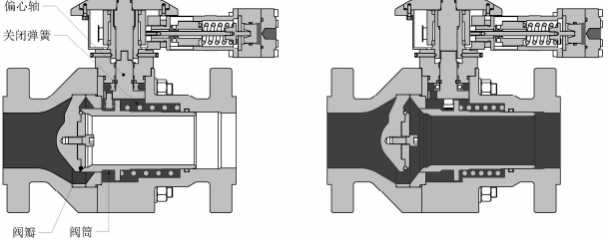

1.2  工作原理

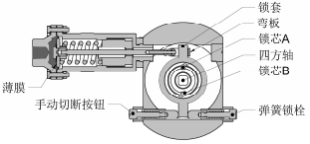

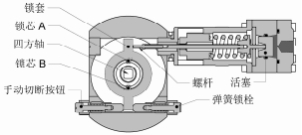

圖3.  脫扣機構

符號說明如下：
REGULATOR ——  調壓器
TYPE ——  型號
Fluid —— 燃氣種類
Reg.NO —— 產品編號
Flange ——  法蘭
RG(AC) ——  調壓精度等級
SG ——  關閉壓力等級
Cg ——  流通系數
Pemax ——  最-大進口工作壓力
PILOT VALVE ——  指揮器
Year ——  出廠日期
SERIAL Nr —— 序列號

Ps body ——  閥體最-大承壓
TS ——  工作溫度

Pef ——  正常工況下調壓器進口壓力的變化范圍
Paf —— 使用測試時所裝的零件和彈簧所能得到的調壓器設定范圍
SET POINT —— 測試時所裝彈簧和零件的出廠設定值
WIRE DIAMETER OF SPRING ——  使用測試時所裝彈簧線徑
SPRING RANGE ——使用測試時所裝的彈簧所能得到的調壓設定范圍

5.  故障排除（維修表）
下表匯總了常見故障及其解決措施

  ASV 緊急切斷閥

6. 備件表
