(ESV)

1 ．產品介紹

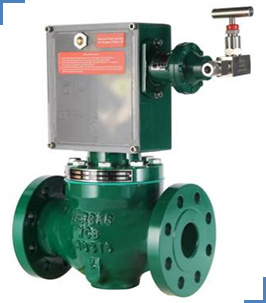

本指導手冊提供了關于 ESV 緊急切斷閥的安裝、調節、維護和零件訂購信息。
1.1  主要功能及技術規格
超壓自動切斷
失壓自動切斷
超失壓一體自動切斷
手動按鈕緊急切斷
手動復位
閥位觀測
可選配遠傳裝置使得切斷信號遠程傳輸（防爆：  EExd IIC T6）
可選配遠程控制切斷閥的關閉（防爆：  EExd IIBT4）
可選配根據管線壓力智能控制切斷閥的關閉（防爆：  EExd IIBT4）
自頂向下的設計方便切斷閥在線維護
堅固的設計使得切斷閥經久耐用，保證絕對安全
允許最高壓力：     100 bar
超壓 /  失壓切斷設定范圍   0.015～90 bar
反應時間：                   ≤1 秒
切斷精度等級 ：   AG≤5：

流量系數       表 1：

ESV 緊急切斷閥
注：閥體連接法蘭的螺栓孔徑、孔距和螺栓數量，美標法蘭參考 HG20592-2009 和 HG20615-2009  《法蘭連接尺寸》， 其余具體尺寸以實物為準。

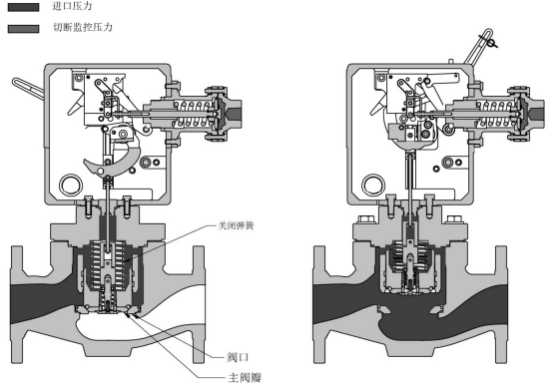

1.2  工作原理

注： 現場管理人員應注意手柄的保管和存放，以避免手柄丟失。

切斷遠傳基本原理(單信號):
當脫扣機構脫扣，釋放主閥瓣，主閥瓣在關閉彈簧 的作用下，帶動拉桿機構迅速向下移動，拉桿機構帶動
彎板觸碰防爆傳感器，防爆傳感器輸出信號。

圖 4.  單信號輸出

切斷遠傳基本原理(雙信號):
當脫扣機構脫扣，釋放主閥瓣，主閥瓣在關閉彈簧的作 用下，帶動拉桿機構迅速向下移動，拉桿機構帶動彎板 觸碰防爆傳感器二， 防爆傳感器二輸出信號； 主閥瓣完 全關閉時，拉桿機構觸碰下限位機構，下線位機構觸碰
防爆傳感器一，防爆傳感器一輸出信號。


圖 5.  雙信號輸出

符號說明如下：
REGULATOR ——  調壓器
TYPE ——  型號
Fluid —— 燃氣種類
Reg.NO —— 產品編號
Flange ——  法蘭
RG(AC) ——  調壓精度等級
SG ——  關閉壓力等級
Cg ——  流通系數
Pemax ——  最-大進口工作壓力
PILOT VALVE ——  指揮器
Year ——  出廠日期
SERIAL Nr —— 序列號

Ps body ——  閥體最-大承壓
TS ——  工作溫度

Pef ——  正常工況下調壓器進口壓力的變化范圍
Paf —— 使用測試時所裝的零件和彈簧所能得到的調壓器設定范圍
SET POINT —— 測試時所裝彈簧和零件的出廠設定值
WIRE DIAMETER OF SPRING ——  使用測試時所裝彈簧線徑
SPRING RANGE ——使用測試時所裝的彈簧所能得到的調壓設定范圍

5.  故障排除（維修表）
下表匯總了常見故障及其解決措施

  ESV 緊急切斷閥

6. 備件表
