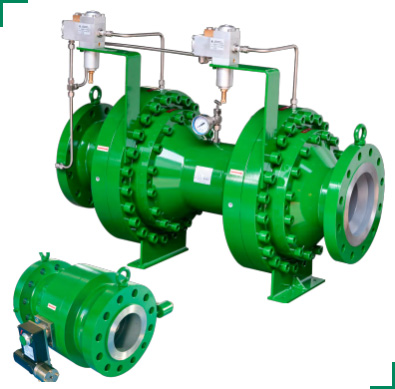

 閥口具有大容量、低噪音特點；
通過進口壓力驅動閥口的開閉；
閥口時刻處于壓力平衡狀態；
極廣的調壓范圍；
適用于高壓應用；
磁力式位置指示器、具備防泄漏功能；
上下游拆裝塊；
內置消聲器；
可安裝限位開關；
可安裝4-20mA的磁力式位置遠傳裝置；
可安裝SSV開位遠傳、SSV遠程跳閘、檢查用三通閥。
TA935技術特性
最大進口壓力 |
100 bar |
出口壓力范圍Wd |
0.3 to 90.0 bar |
進出口壓差 |
Δpmin= 0.5 bar (FC); Δpmin= 1.85 bar (FO); Δpmax= 100 bar |
公稱直徑及Cg值 |
2”(DN 50) |
CG=2300 |
3”(DN 80) |
CG=4700 |
4”(DN 100) |
CG=8400 |
6”(DN 150) |
CG=16600 |
8”(DN 200) |
CG=28500 |
10”(DN 250) |
CG=46000 |
12”(DN 300) |
CG=66300 |
|
連接方式 |
法蘭連接 ANSI 150, 300, 600 (PN 16, 25, 40, 64, 100 可選) |
穩壓精度和關閉壓力區等級 |
根據尺寸和壓力范圍所選擇的不同，最高可至1%的精度 |
指揮器型號 |
出口壓力范圍 |
AC(%) |
SG(%) |
TA-989FC |
41 … 90 bar |
AC 1 % |
SG 5% |
TA-981FCHP |
20 … 60 bar |
AC 1 % |
SG 5% |
TA-981FC |
0.8 ... 43 bar |
AC up to 1% |
SG up to 2.5% |
TA-981FCR |
0.3 ... 1.2 bar |
AC 5 % |
SG 2.5% |
TA-988FO |
41 ... 74 bar |
AC 1 % |
SG 5% |
TA-987FOHP |
20 ... 60 bar |
AC 1 % |
SG 5% |
TA-987FO |
1 ... 33 bar |
AC up to 1% |
SG up to 2.5% |
關閉壓力區等級 |
SZ 2.5 % |
工作溫度范圍 |
-20 °C 至 +60 °C (可提供 -40°C 至 +60°C) |
技術標準 |
EN 334, EN 14382, PED 2014/68/EU, ANSI B16.5,ANSI B16.34, EN 12186,ANSI/ASME B31.8, ANSI/FCI 70.2, ISA 75.05, ISA 75.17, ISA RP75.06, IEC 61511 |
EX防爆 |
由于該裝置本身不是潛在火源，故其不屬于ATEX95規范的管理范圍。
（所有其他電子配件達到ATEX標準） |
配件 |
流量限制、遠程設定值控制、站場自動化、上下游拆裝塊、閥位遠傳、調壓器開關位置遠傳、SSV開位遠傳、SSV遠程跳 閘、檢查用三通閥 |
TA935材料
閥體 |
ASTM A105(可選 ASTM A352 LCC/A350 LF2) |
隔膜腔 |
ASTM A105(可選 ASTM A352 LCC/A350 LF2) |
閥口 |
ASTM A182 F6/ASTM A105 ENP (可選 ASTM A350 LF2 ENP) |
閥座 |
ASTM A105 ENP(可選 ASTM A350 LF2 ENP) |
隔膜 |
含尼龍纖維的丁腈橡膠 |
密封 |
丁腈（NBR）或氟橡膠（FKM） |
指揮器 |
鋁 A6082 T6 |
SSV安全切斷裝置 |
鋼、黃銅、鋁 |
|
|

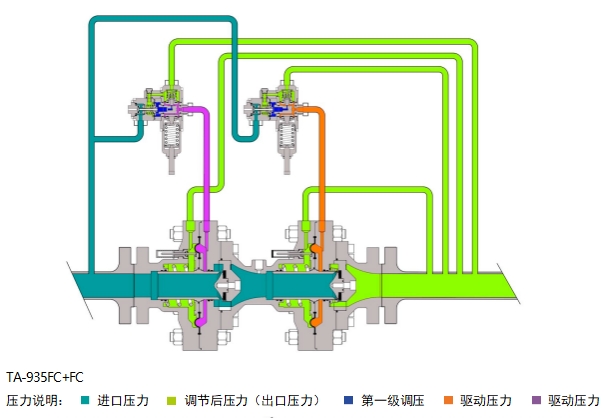

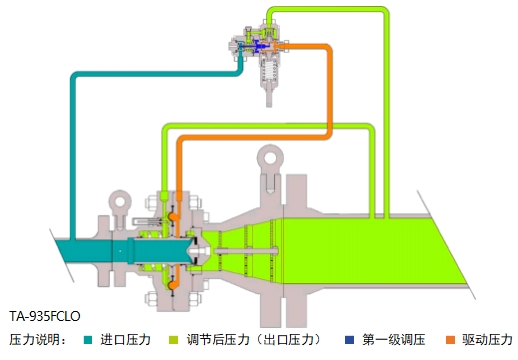

指揮器向驅動壓力腔提供驅動壓力，作用于隔膜，打 開閥口(套筒)。
調節壓力向調節腔中施壓，關閉閥口(套筒)。
調壓器主閥彈簧驅動套筒關閉。
