雙路立式調壓箱相當于一個組合式調壓站。箱內設有一用一備兩路調壓器，一路旁通和防超壓安全放散閥，每路調壓設備設有進出口閥門、過濾器、波紋管及調壓器。可根據用戶需要組裝成油密閥、球閥、蝶閥結構，還可作成保溫采暖型箱體用于寒冷地區，也可組裝成調壓計量型和自動切換等結構形式。
對于可停氣維修，用氣量不太大的用戶，還可選用單路調壓箱。 |
|
| |

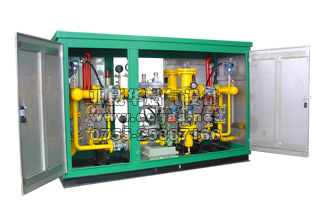

內部結構  |
| |
| 調壓箱型號及性能參數 |
|
| |
| 型 號 |
流量范圍
m3/h(天然氣) |
進口壓力
MPa |
出口壓力
KPa |
調壓器型號 |
結 構 |
外形尺寸
長×寬×高 |
| RTZ-150Q |
50~150 |
0.05~0.4 |
2~5 |
RTZFQ-DN25 |
1+1單 |
850×500×1100 |
| 2+1雙 |
1300×500×1400 |
| RTZ-250Q |
100~250 |
0.05~0.4 |
2~5 |
RTZFQ-DN50 |
1+1單 |
1500×500×1600 |
| 2+1雙 |
1100×500×1300 |
| HRT-400 |
200~400 |
0.05~0.4 |
2~5 |
HRT-DN50 |
1+1單 |
1100×750×1400 |
| 5~30 |
2+1雙 |
1300×1100×1400 |
| RTZ-800G |
200~900 |
0.05~0.4 |
5~20 |
RTZFQ-DN80 |
1+1單 |
1400×750×1700 |
| 2+1雙 |
1600×1300×1700 |
| HRT-1000 |
500~1000 |
0.05~0.4 |
2~5 |
HRT-DN80 |
1+1單 |
1400×750×1700 |
| 5~30 |
2+1雙 |
1600×1300×1700 |
| RTZ-1500G |
500~1500 |
0.05~0.4 |
5~20 |
RTZFG-DN100 |
1+1單 |
1800×850×1700 |
| 2+1雙 |
2000×1600×1900 |
| HRT-2000 |
800~2500 |
0.05~0.4 |
2~5 |
HRT-DN100 |
1+1單 |
1800×850×1700 |
| 5~30 |
2+1雙 |
2000×1600×1900 |
| HRT-3500 |
1500~4000 |
0.05~0.4 |
2~5 |
HRT-DN150 |
1+1單 |
2500×900×2200 |
| 5~30 |
2+1雙 |
2500×1700×2300 |
| HRT-6000 |
4000~6500 |
0.05~0.4 |
2~5 |
HRT-DN2000 |
1+1單 |
2800×1000×2300 |
| 5~30 |
2+1雙 |
2900×1800×2500 |
|
| |

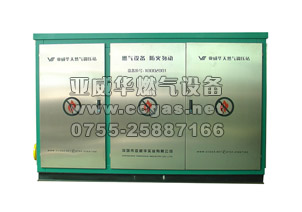

| 公司最近生產的新結構燃?xì)庹{(diào)壓箱柜 |
| |
 |
|
 |
| |
| |
 |
|
 |
| |
