四、安裝說明
用戶安裝使用前，應詳細看閱此說明，以保證流量計正確安裝，合理使用，以免影響正常運行和計量精度。
1、選用流量計前應根據所需計量氣體的壓力、流量、溫度及工藝流程所要求的進出口方位，正確選項用適當?shù)男吞枴⒁?guī)格。
2、安裝流量計前必須用汽油或煤油將計量室內表面所涂的防銹油沖洗干凈，并嚴格清除管道雜質。流量計前端安裝過濾器，以防止銹渣、焊渣及其它雜質進入計量室，卡死腰輪造成停轉。
3、流量計安裝時就保持轉子軸線水平，表頭處于水平位置，無論進出口為垂直或水平位置。
4、當氣體壓力波動范圍較大時，為保證計量精度，流量計應安裝調壓器。

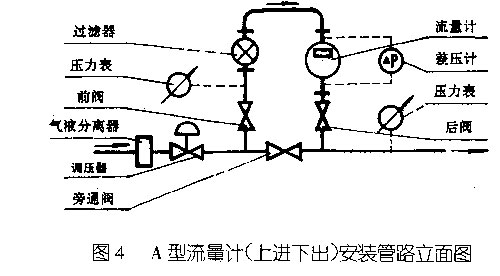

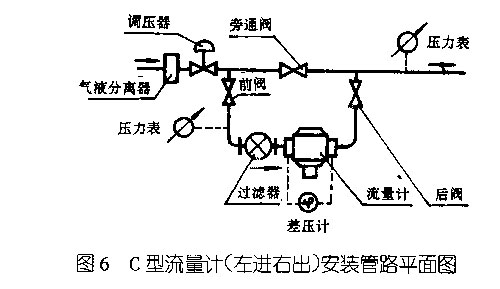

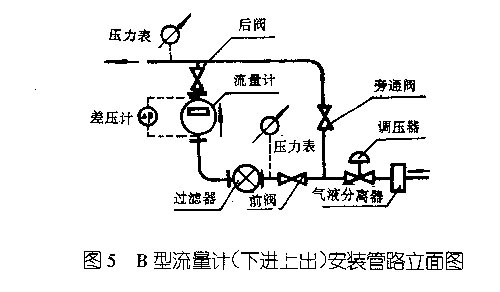

5、安裝流量計時應設置前后閥門和旁通管路，以保證維修保養時，不必停氣。我廠生產流量計的進出口方向如圖4、圖5、圖6所示分別為A、B，C（進出口方位分別為上進下出、下進上出、左進右出）三種流量計安裝管路典型系統圖，以供用戶參考。根據廠家推薦我廠****上進下出的安裝形式。
6、流量計安裝管路各部分配管和管件尺寸必須適當，不得使流量計本體隨不正常的外力。
7、流量計運行前，應從注油口注入潤滑油（GB486-65高還機油H3-5）至油標刻線，根據運行情況定期添加或更換汽油油時必須關閉流量計前后閥門，泄放流量計內氣體壓力。
8、流量計投入運行時，所有閥門就緩慢開閉，防止突然沖轉，尤其在管道打壓，測試管道及計量表泄漏時，嚴禁突然放氣，沖壞表內葉輪。
9、流量計投入運行一段時間后如發現過濾器壓降增高，應清洗過濾器或更換過濾介質，如發現流量計壓降升高，嚴禁突然放氣，沖壞表內葉輪。
10、流量計長期停用時，應將潤滑油放空，將計量室用汽油沖洗干凈后，涂防銹油并封住進出口。置于干燥處。
11、流量計用于計量城市煤氣（天然氣、人工煤氣等）時其雜質含量應符合我國“城市煤氣設計規范”（1J28-78）的含量標準。
12、流量計的安裝聯接尺寸見表2，法蘭按JB/T81-94標準。圖7給出A、B型（進出口主垂直方位）流量計的安裝尺寸對C型（進出口為水平方位）流量計僅將連接法蘭方位改為水平側向，其他尺寸不變。
13、表安裝最低距地面0.5米-1.5米距墻保持一定距離以便維修。 |
|
|
|
|
|
