2 概述：
主調壓器采用國際著名品牌的產品。調壓箱配有高精度過濾器，過濾精度達5μm，其操作過程簡單、安全、高效。調壓箱配備超高/低壓自動切斷裝置及安全放散裝置，保證隨用氣量的變動和進口壓力的波動，自動將出口壓力值保持在一定的范圍內。調壓箱結構設計緊湊，安裝工序簡單，可懸掛及坐地，適宜于戶內或戶外安裝，安全距離可大大縮小。產品出廠前均經氣密性試驗，其各控制點均按用戶要求嚴格設定，保證用戶現場操作簡單、方便。外形流線型設計美觀大方。 |
|
| |
|
|
|
|
 |
| |
|
|
| |
|
|
| |
2 安裝與使用：
調壓箱可懸掛及坐地安裝，安裝時應經吊、輕放、不宜傾斜、倒置。調壓箱懸掛時，箱底距地面高度以1.2-1.8米為宜。在與進/出口管道連接時，氣流方向應與調壓器、球閥指示方向一致。安裝完畢后，應進行氣密性試驗以保證安裝后調壓箱進/出口管接口管接口部分的密封性。懸掛調壓箱的墻體應為永久性的。 |
|
| |
|
|
|
|
 |
|
| |
| 2 樓棟調壓箱主要技術參數： |
| |
| 調壓箱型號 |
YWH-25A |
YWH-50A |
YWH-100A |
YWH-200A |
YWH-600A |
YWH-1000A |
YWH-2000A |
主調壓器 |
S108K |
299HS |
B/249 |
A/109 |
A/149 |
FL-BP/25 |
FL-BP/40 |
進口壓圍(Mpa) |
0.01-0.5 |
0.01-0.5 |
0.02-0.5 |
0.02-0.5 |
0.02-0.5 |
0.02-0.5 |
0.02-0.5 |
出口壓圍(Kpa) |
1.7-7.0 |
1.7-7.0 |
0.8-200 |
0.8-200 |
0.8-200 |
0.8-200 |
0.8-200 |
****天然氣(Nm3/h) |
25 |
50 |
100 |
200 |
600 |
1000 |
2000 |
進口管徑 |
20 |
20 |
50 |
50 |
50 |
65 |
80 |
出口管徑 |
25 |
32 |
50 |
65 |
80 |
150 |
200 |
進/出口管中心距A(mm) |
165 |
165 |
690 |
700 |
810 |
1300 |
1300 |
箱體尺寸 |
240*300*410 |
240*300*410 |
1100*950*1000 |
1200*950*1050 |
1360*1000*1200 |
1900*1300*1800 |
1900*1300*1800 |
調壓精度(δP2) |
≤±5% |
關閉精度 |
≤10% |
工作溫度 |
-20℃ - +60℃ |
環境溫度 |
-30℃ - +60℃ |
適用氣種 |
城市煤氣、液化石油氣、混氣、天然氣 |
|
| |
|
| |
| |
|
|
| |
1 概述：
城市門站是自長輸管線進入城市管網的關鍵設備，具有調壓、計量、加臭、拌熱、分配和遠程遙測/遙控等功能的調壓設備。城市門站可配備進口流量?jī)x表及流量計算機、也可配備國產優質流量?jī)x表。城市門站可同時具備出口壓力超高/低壓自動切斷及自動放散功能。城市門站可采用遠程遙測/遙控方式工作。城市門站可采取保溫及拌熱措施。城市門站可根據用戶要求選用不同的結構形式。
2 主要特性：
該系統均為標準配置，主、副調壓器均采用國際著名品牌的產品。其它零部件均為國產優質產品，實現高質量、高可靠、高精度工作。調壓站配有獨特結構的過濾器，過濾精度達5μM，另外差壓表可反映濾芯骯臟的程度，用戶可及時更換濾芯。調壓器配備超高/低壓自動切斷裝置及安全放散裝置，保證隨著用氣量的變化和進口壓力的波動，自動將出口壓力保持在一定范圍內。
該設備具有優越的擴展性能，可根據用戶要求增加流向計、壓力記錄、消音、監控、保溫及拌熱措施等系統功能。調壓站結果設計緊湊、安裝工序簡單，采用獨特專利箱體設計更美觀。箱體表面均經磷化防銹處理，適宜戶內或戶外安裝，安全距離可大大縮小。該設備出產前均經氣密性試驗，其各控制點均按用戶要求嚴格設定，保證用戶現場操作簡單、方便。 |
|
| |
|
|
|
|
|
|
| |
| 2 城市門站系列主要技術參數： |
| |
| 調壓箱型號 |
YWH-10000A |
YWH-20000A |
YWH-30000A |
YWH-40000A |
YWH-50000A |
主調壓器 |
FL-BP/50 |
FL-BP/65 |
FL-BP/100 |
FL-BP/100 |
FL-BP/150 |
進口壓力范圍(Mpa) |
0.02-2.5 |
0.02-2.5 |
0.02-2.5 |
0.02-2.5 |
0.02-2.5 |
出口壓力范圍(Kpa) |
0.001-0.8 |
0.001-0.8 |
0.001-0.8 |
0.001-0.8 |
0.001-0.8 |
流量(天然氣Nm3/h) |
10000 |
20000 |
30000 |
40000 |
50000 |
進口管徑 |
80-200 |
80-200 |
80-250 |
80-300 |
80-350 |
出口管徑 |
100-350 |
100-400 |
100-450 |
100-450 |
100-450 |
調壓精度(δP2) |
≤±5% |
關閉精度 |
≤10% |
工作溫度 |
-20℃ - +60℃ |
環境溫度 |
-30℃ - +60℃ |
適用氣種 |
城市煤氣、液化石油氣、混氣、天然氣 |
|
| |
|
| |
|
|
|
|
| |

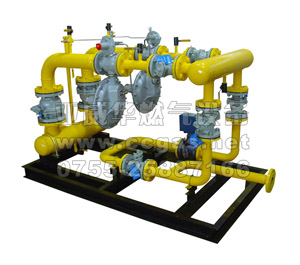

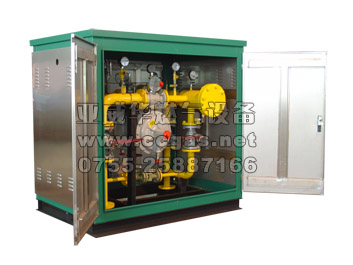

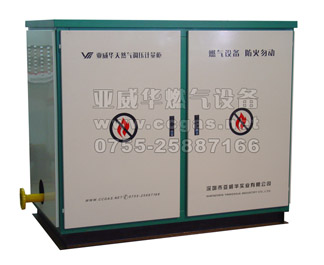

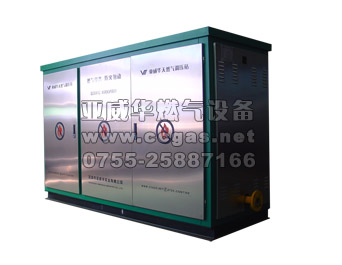

| 公司最近生產的新結構燃?xì)庹{(diào)壓箱柜 |
| |
 |
|
 |
| |
 |
|
 |
| |
| |
| |
| |
